DC 电源特性

概述

TM3 专用 I/O 扩展模块需要额定电压为 24 Vdc 的电源。根据 IEC 61140，24 Vdc 电源必须是额定的保护性超低电压 (PELV)。此电源在电源的电气输入和输出电路之间隔离。

 警告
过热和火灾隐患
  • 切勿将设备直接连接到线路电压。
  • 请仅使用绝缘的 PELV 电源和电路为设备供电1。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。

1 要符合 UL (Underwriters Laboratories) 要求，电源还必须符合 NEC Class 2 的各种标准，并且内在地将电流限制为小于 100 VA 的最大可用功率输出（在标称电压时约 4 A），或者不受到内在限制，而是使用附加保护设备（如满足 UL 61010-1 第 9.4 条“限能电路”要求的断路器或熔断器）来限制。在任何情况下，电流限制都绝不得超过本文档所述设备的电气特性和接线图的电流限制。在任何情况下，电源都必须接地，且您必须将 Class 2 电路与其他电路分离。如果电气特性或接线图中指示的额定值大于指定的电流限制，则可以使用多个 Class 2 电源。

DC 电源接线图

本节仅适用于 TM3XTYS4 扩展模块。它对 TM3X•HSC202• 扩展模块无效。

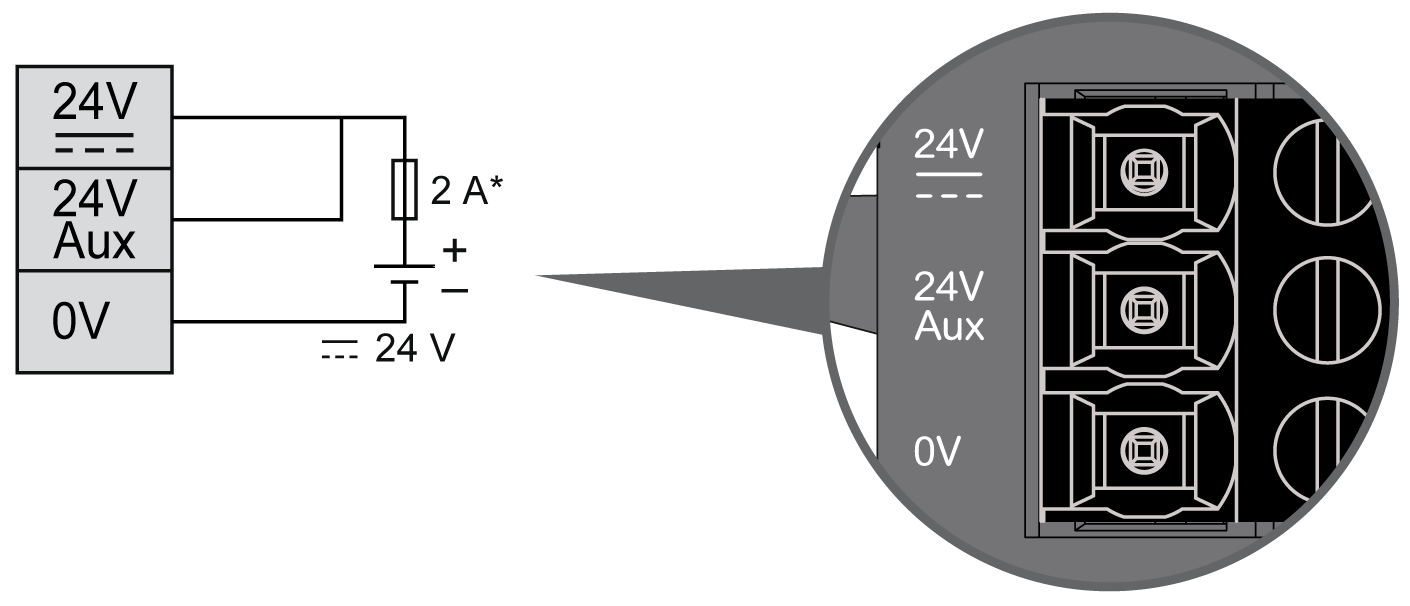

下图显示 DC 电源的接线：

* T 型熔断器

24 Vdc Aux 专用于输入电源。

24 Vdc 专用于输出电源。
