使用 Main 类型的比较原理

概述

使用 Main 类型的比较块用于管理以下模式中的阈值、反射输出和事件：

• One-shot

• Modulo-loop

• Free-Large

• 周期计

激活至少一个阈值后，在配置屏幕中对比较进行配置。

比较可以用来触发：

• 关于阈值的编程操作

• 与外部任务相关联的阈值事件

  注： 此选项仅适用于支持外部事件的 TM3XF• 扩展模块。

• 反射输出。

比较原理

Main 类型最多可管理 4 个阈值。

相对于计数值而言，阈值是一个配置值。阈值用来定义至多 5 个区域，或对越过阈值的值作出反应。

阈值在配置窗口中定义，也可通过使用 HSCSetParam_TM3 功能块在应用程序中进行调整。

如果配置了阈值 x（x= 0、1、2、3），并且已启用比较 (EN_Compare = 1)，则 HSCMain_TM3 功能块的输出引脚 THx 发生以下情况：

• 在计数器值 >= 阈值 x 时设置

• 在计数器值 < 阈值 x 时复位

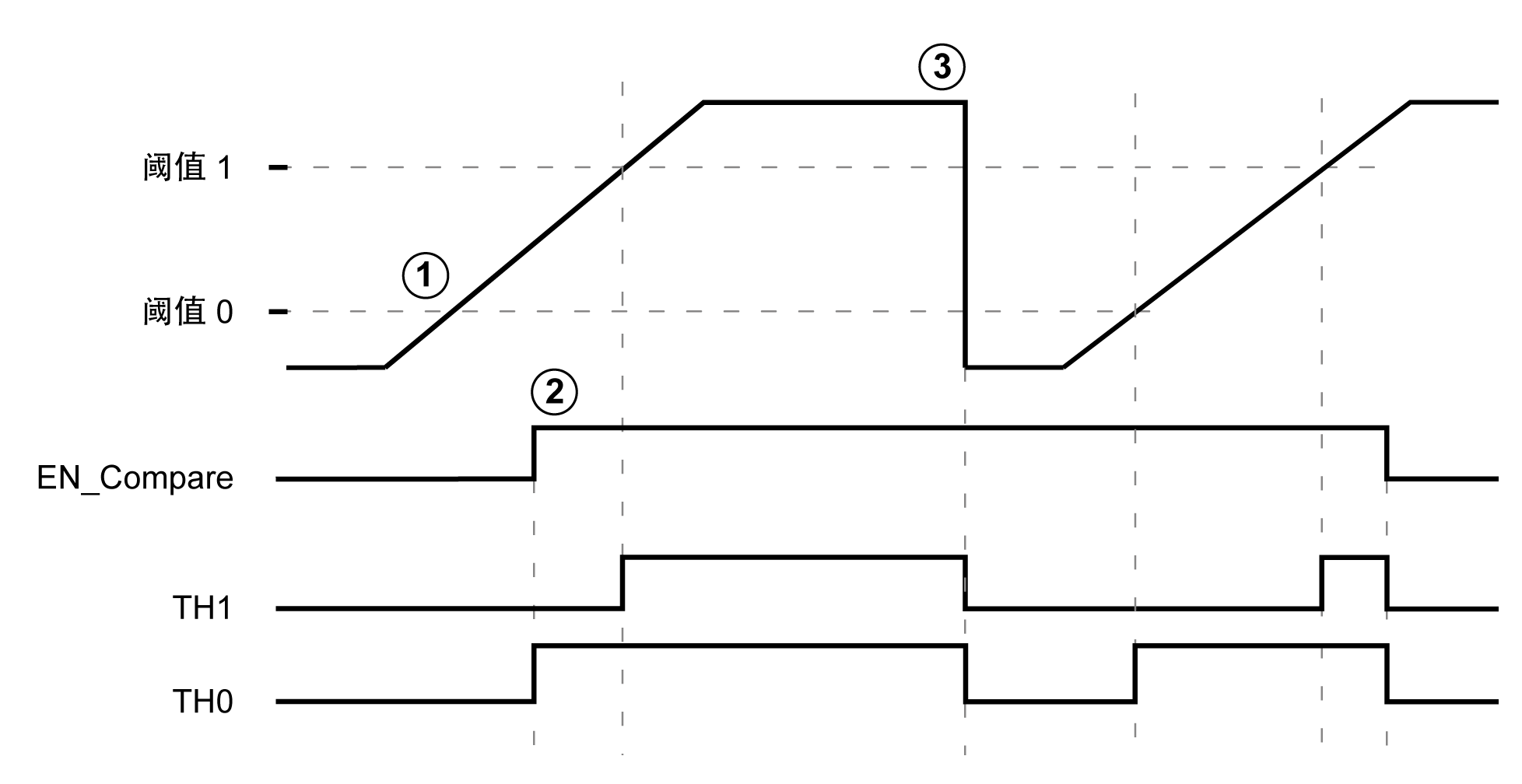

包含两个阈值的模数回路的以下示例显示了 HSCMain_TM3 功能块中的比较：

在 HSC Main 单相或双相模式中配置事件触发

配置越过阈值时的事件可触发外部任务。可以选择在越过配置的阈值时触发事件，如下所述：

• 向上交叉。测量值变成高于阈值时，触发事件。

• 向下交叉。测量值变成低于阈值时，触发事件。

• 向上和向下交叉。测量值变成高于阈值时以及测量值变成低于阈值时，触发事件。

在周期计模式中配置事件触发

配置事件可触发外部任务。可以选择以如下方式触发事件：

• 低于阈值测量值低于阈值时，触发事件。

• 高于阈值测量值高于阈值时，触发事件。

• 介于阈值之间测量值介于两个阈值之间时，触发事件。

阈值行为

对于允许循环时间固有延迟和通讯异步的应用程序来说，使用任务环境中（功能块的 TH0 到 TH3 输出引脚）的可用阈值比较状态是一个理想选择，这尤其体现在通过现场总线在分布式架构中使用模块时。

配置反射输出

按照以下步骤配置反射输出：

反射输出行为

配置反射输出可触发物理反射输出。

这些输出在任务环境中不受控制，因此可以将反应时间降至最短。这为需要快速执行的操作提供了便利。

高速计数器使用的输出只能通过功能块访问。不能在应用程序中直接对其进行读写。

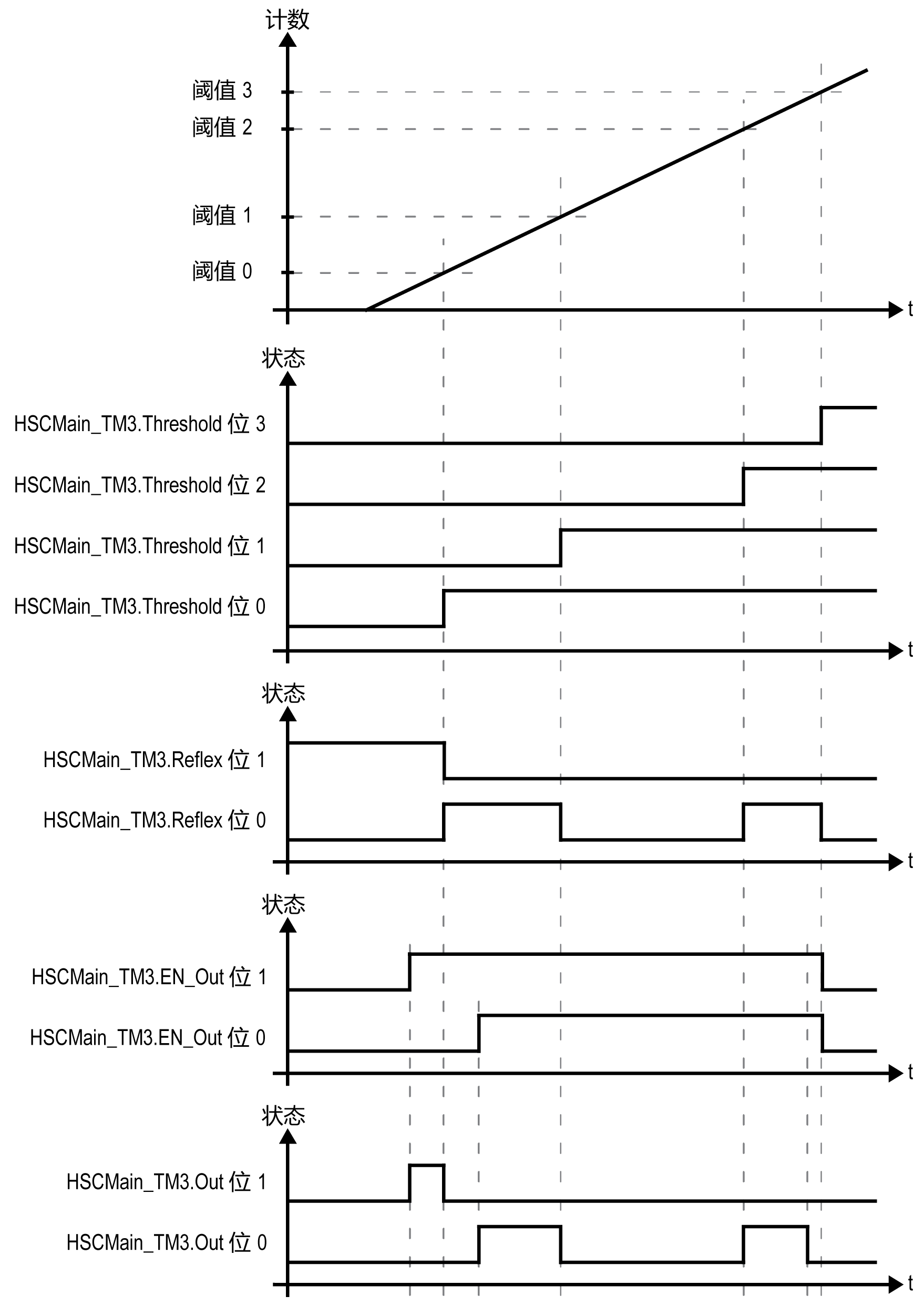

由阈值触发的反射输出的示例：

更改阈值

在阈值比较正在进行时，请谨慎操作，避免输出或突发性事件任务执行导致的意外结果。如果禁用比较功能，则可以随意修改阈值。但是，如果启用了比较功能，请在修改阈值时至少暂停阈值比较功能。

EN_Compare = 1 时，比较处于激活状态，必须根据下文所述的步骤应用阈值更改：
