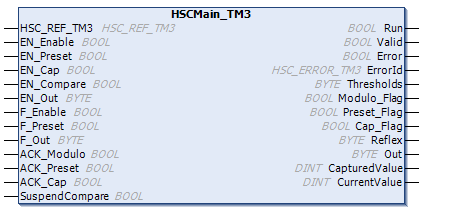

HSCMain_TM3：控制 TM3 的 Main 类型计数器

HSC 实例引用。

TRUE = 准许使用 Enable 输入来启用计数器。

TRUE = 准许使用同步输入进行计数器同步和启动。

TRUE = 启用捕捉输入（如果已在一次性、模数回路、自由大型模式中进行了配置）。

TRUE = 启用比较器操作（使用阈值 0、1、2、3）：

• 基本比较（TH0、TH1、TH2、TH3 输出位）

• 反射（Reflex0、Reflex1、Reflex2、Reflex3 输出位）

• 事件（在超出阈值时触发外部任务）

  注： 此选项仅适用于支持外部事件的 TM3XF• 扩展模块。

将位设置为 1，使相应的物理输出能够作为比较功能的结果来回显配置的功能值（反射或停止）。

只有在 HSC 编辑器中配置了输出的情况下，才激活：

• 位 0：已启用输出 0。

• 位 1：已启用输出 1。

• 位 2：已启用输出 2。

• 位 3：已启用输出 3。

• 位 4...7未使用。

HSC 输出 Outx 与物理输出 Qy 的关联通过配置来完成（一次性、模数回路、自由大型、周期计沿对沿和周期计沿对反向沿模式）。

TRUE = 激活计数器并考虑计数器输入上的脉冲。

在上升沿上，准许进行下列计数模式中的计数功能同步和启动：

如果通过配置与 HSC 进行了关联，那么将位设置为 1 时，可将相应的物理输出强制为 1。优先于 EN_Out。

只有在 HSC 编辑器中配置了输出的情况下，才激活：

• 位 0：已强制输出 0。

• 位 1：已强制输出 1。

• 位 2：已强制输出 2。

• 位 3：已强制输出 3。

• 位 4...7未使用。

HSC 输出 Outx 与物理输出 Qy 的关联通过配置来完成（一次性、模数回路、自由大型、周期计沿对沿和周期计沿对反向沿模式）。

在上升沿上，复位 Modulo_Flag（模数回路和自由大型模式）。

在一次性模式中没有作用。

在上升沿上，复位 Preset_Flag。

不适用于周期计模式。

在上升沿上，复位 Cap_Flag（一次性、模数回路、自由大型模式）。

TRUE = 比较结果已挂起：

• 事件被掩蔽。

不适用于事件计数和频率计模式。

TRUE = 计数器已激活。

一次性模式：在计数器值达到 0 时，Run 位设为 0。需要预设才能重新启动计数器。

周期计沿对沿模式：在检测到上升沿时，Run 位设置为 1，在检测到下降沿时，此位复位为 0。

周期计沿对反向沿模式：在检测到第一个上升沿时，Run 位设置为 1。只有在禁用了计数器或者检测到错误时，它才复位为 0。

当 CurrentValue 有效时，设置为 TRUE。

TRUE = 表示检测到错误。

指示检测到的错误的值。请参见 HSC_ERROR_TM3 枚举。

对于相应的阈值，当 CurrentValue ≥ 阈值时，位设置为 1：

• 位 0：CurrentValue ≥ 阈值 0

• 位 1：CurrentValue ≥ 阈值 1

• 位 2：CurrentValue ≥ 阈值 2

• 位 3：CurrentValue ≥ 阈值 3

• 位 4...7未使用

不适用于事件计数和频率计模式。

当计数器在以下模式下超限时，设置为 TRUE：

• 模数回路计数器：当计数器回转到模数或 0 时

• 自由大型计数器：当计数器转过其限制时

仅适用于 HSC Main 单相和 HSC Main 双相模式。

通过以下同步设置为 TRUE：

• 一次性计数器：预设和启动计数器时

• 模数回路计数器：当计数器复位时

• 自由大型计数器：当预设计数器时

• 事件计数器：重新启动相对于时基的内部定时器时。

• 频率计：重新启动与时基对应的内部定时器时

TRUE = 表示已在捕捉寄存器中锁存了一个值。

在进行新的捕捉之前，必须先复位此标志。

不适用于事件计数、周期计、频率计模式。

反射功能的状态：

• 位 0：反射 0

• 位 1：反射 1

• 位 2：反射 2

• 位 3：反射 3

• 位 4...7未使用

不适用于事件计数和频率计模式。

物理输出的状态：

• 位 0：输出 0

• 位 1：Output1

• 位 2：输出 2

• 位 3：输出 3

• 位 4...7未使用

只有在计数器配置选项卡中配置了这些输出时，它们才激活。

HSC 输出 Outx 与物理输出 Qy 的关联通过配置来完成。

不适用于事件计数和频率计模式。

当 CurrentValue 有效时，设置为 TRUE。

不用于周期计模式。

计数器的值。
