事件计数模式原理介绍

概述

事件计数模式用于计数给定时间周期内发生的事件的数量。

计数器评估在预定义时间段内应用到输入的脉冲数。每个周期结束时，以接收到的事件的数量，来更新计数寄存器。

在整个时间周期内可以使用同步。这样将为新的预定义时间段重新启动事件计数。计数在同步条件。

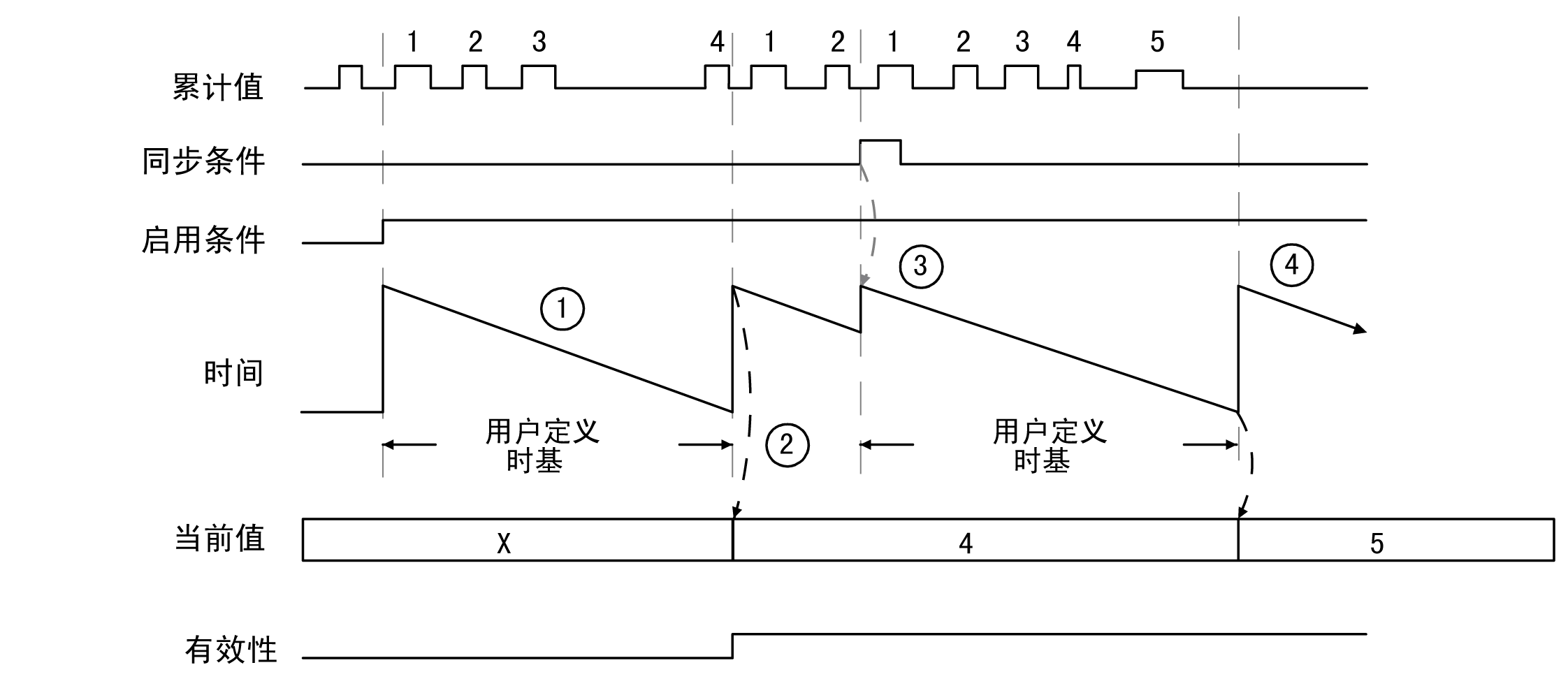

阶段	操作
1	启用条件 = 1 时，计数器对预定义时间段内物理输入上的事件（脉冲）数进行累计。如果 Validity = 0，则计数器值不相关。
2	第一个时间段过去后，计数器值设置为该时间段内算出的事件数，并且 Validity 设置为 1。计数针对新时间段重新启动。
3	在同步条件的上升沿：累计值复位为 0 计数器值不更新计数针对新时间段重新启动
4	该时间段过去后，计数器值设置为在该时间段内算出的事件数。计数针对新时间段重新启动。

注：在 Main 类型上，当启用条件：

阶段	操作
1	启用条件 = 1 时，计数器对预定义时间段内物理输入上的事件（脉冲）数进行累计。如果 Validity = 0，则计数器值不相关。
2	第一个时间段过去后，计数器值设置为该时间段内算出的事件数，并且 Validity 设置为 1。计数针对新时间段重新启动。
3	在同步条件的上升沿：累计值复位为 0 计数器值不更新计数针对新时间段重新启动
4	该时间段过去后，计数器值设置为在该时间段内算出的事件数。计数针对新时间段重新启动。
