一般说明

简介

TM3 发射器扩展模块配备：

  • 1 个前端连接器 RJ45

  • 1 个螺钉用于功能性接地连接

  • 2 个状态 LED（链路和电源）

TM3 接收器扩展模块配备：

  • 1 个前端连接器 RJ45

  • 1 个电源连接器

  • 2 个状态 LED（链路和电源）

TM3 发射器模块通过 TM3 总线连接到逻辑控制器。这是使用模块左侧的连接器来连接。TM3 发射器扩展模块是本地配置的最后一个物理模块（模块右侧没有总线连接器）。

TM3 接收器模块使用适当的电缆通过前端连接器 RJ45 连接到 TM3 发射器模块（请参阅 附件）。

TM3 发射器和接收器模块

下表显示了 TM3 发射器和接收器扩展模块：

参考编号

描述

端子类型/间距

TM3XTRA1

用于远程 I/O 的数据发射器模块

1 个前端连接器 RJ-45

1 个螺钉用于功能性接地连接

TM3XREC1

用于远程 I/O 的数据接收器模块

1 个前端连接器 RJ-45

电源连接器/5.08 毫米

TM3 发射器和接收器模块的实现

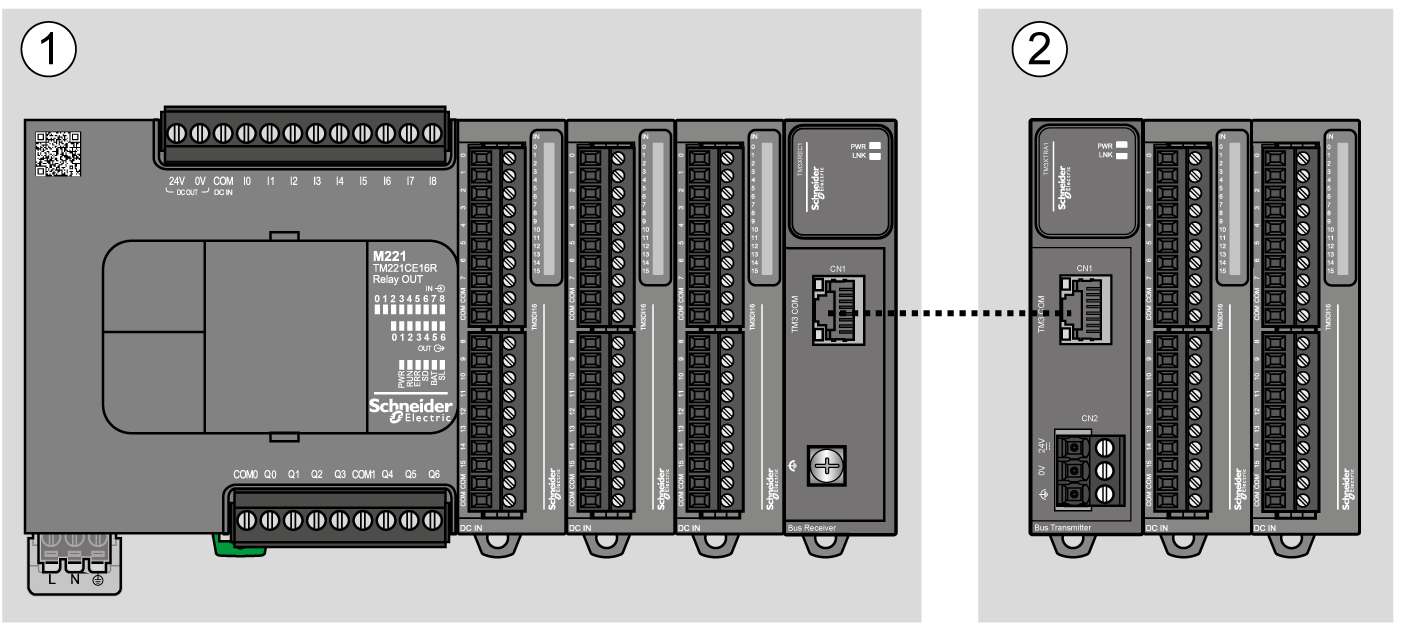

下图定义了分为本地配置和远程配置的系统（M221 示例）：

1 本地配置

2 远程配置

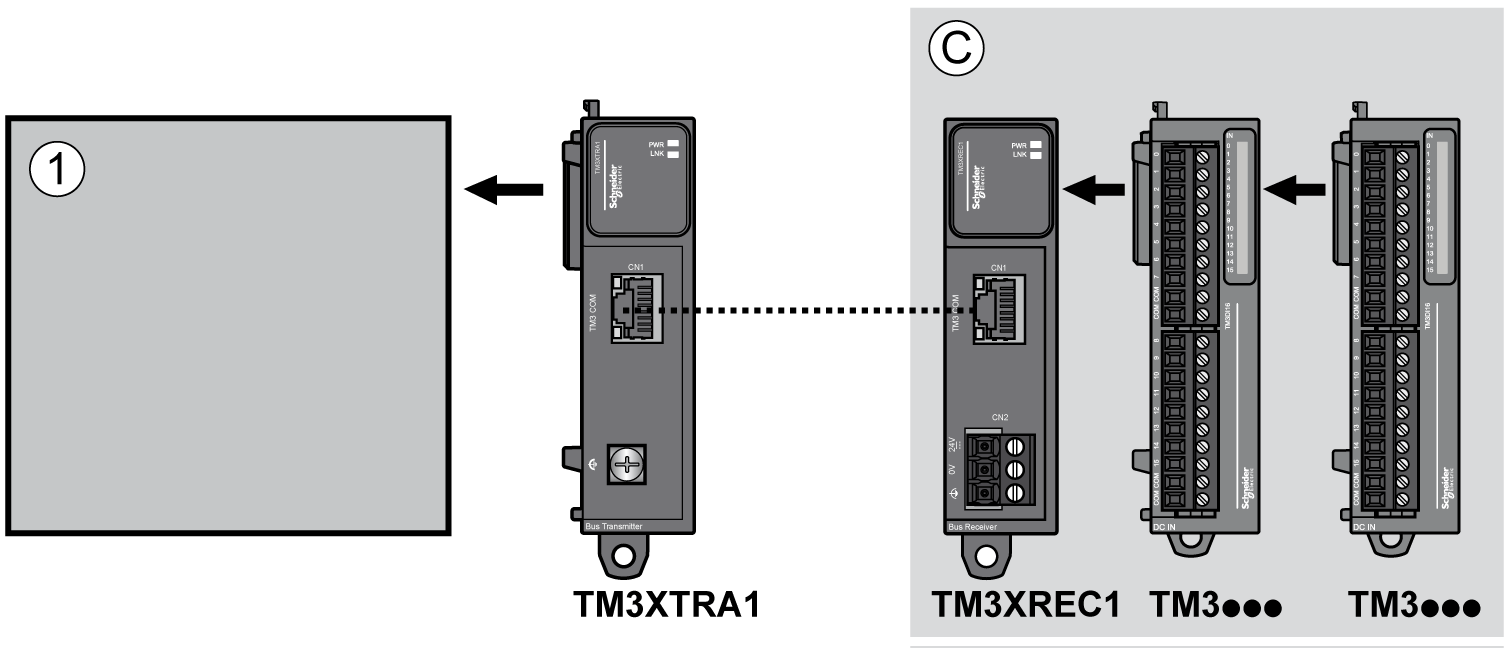

下图显示了远程配置的组件：

1 控制器和模块

C 扩展模块（最多 7 个）

注： 发射器和接收器模块不计入扩展模块的最大数量中。
注： 在包含 TM3 发射器和接收器模块的配置中不能使用 TM2 模块。
