TM4PDPS1 特征

简介

以下是 TM4PDPS1 模块的一般特征。

另请参阅环境特性。

警告
	意外的设备操作请勿超过环境和电气特性表中指定的任何额定值。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

尺寸

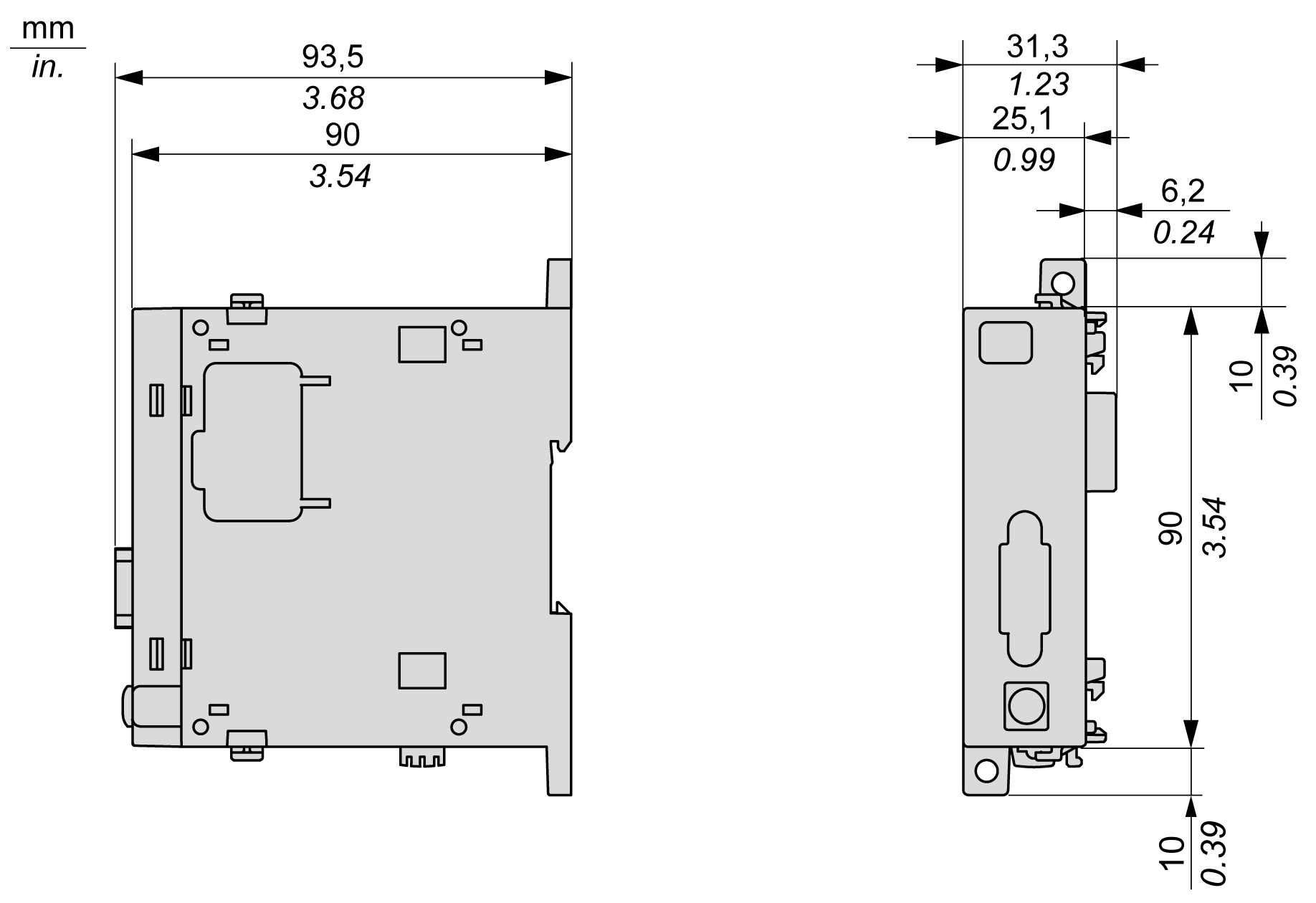

下图显示 TM4PDPS1 模块的尺寸：

一般特征

下表描述了 TM4PDPS1 模块的一般特性：

特性		值
功耗		290 mA
功耗		1.5 W
重量		100 克（3.52 盎司）

PROFIBUS DP 模块特征

下表描述了 TM4PDPS1 模块的 PROFIBUS DP 特征：

特性	值
接口类型	浮动电位
PROFIBUS 标准	DP-V0，DP-V1
PROFIBUS 波特率	3 Mbit/s 到 12 Mbit/s	在 100 米时电缆长度
	1.5 Mbit/s	200 米时电缆长度
	500 kBit/s	400 米时电缆长度
	187.5 kBit/s	1000 米时电缆长度
	9.6 kBit/s 到 93.75 kBit/s	1200 米时电缆长度
物理规格	EIA-485
PROFIBUS DP 与内部电子部件之间的隔离	1.0 kV
电缆要求	阻抗	135 欧姆到 165 欧姆（20 MHz 时）
	电容	每米小于 30 pF
	导线截面	> 0.34 mm²，等于 AWG22
	电缆类型	成对 1 x 2 或 2 x 2 或 1 x 4
	回路电阻	< 110 欧姆（1 千米时）
	信号损失	整个总线段上小于 9 dB
	屏蔽层	铜屏蔽

注：在没有中继器时，请勿在每个段中连接 32 个以上的工作站，具有中继器时，请勿超过 127 个。
