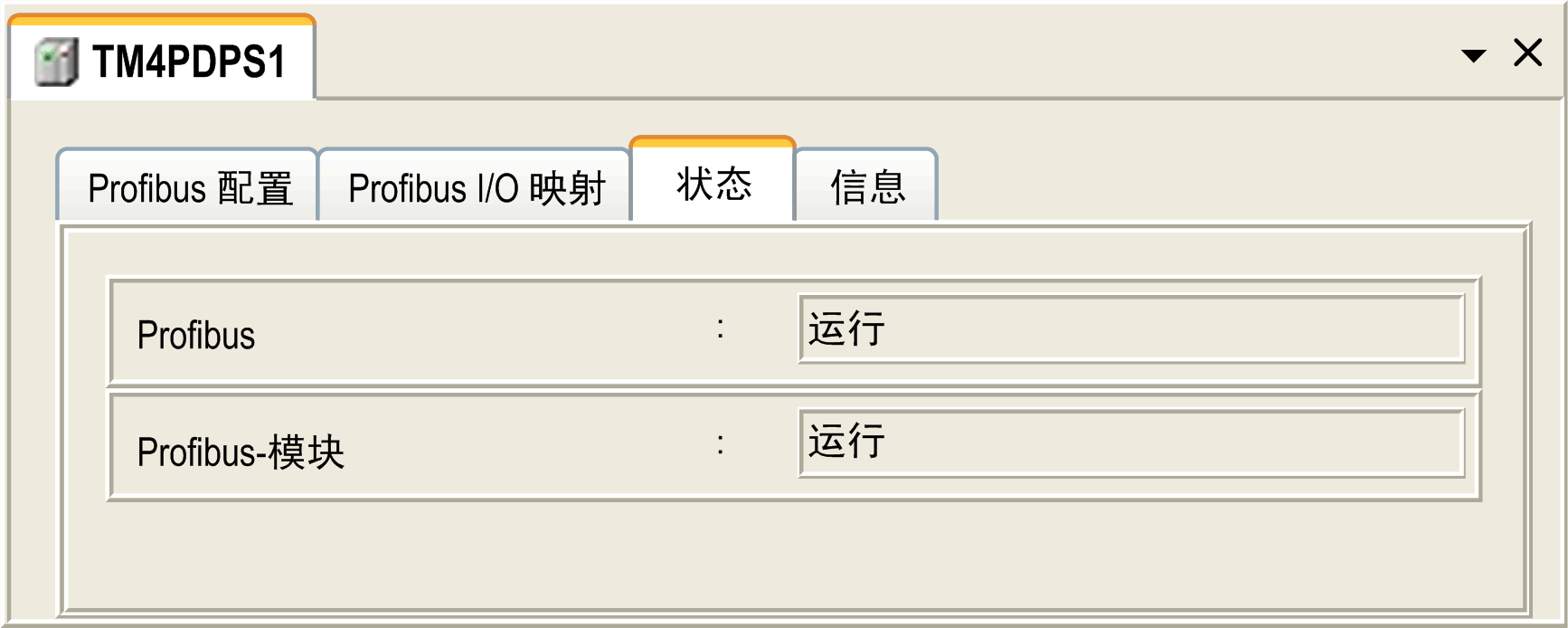

要显示常规诊断数据，请打开 配置窗口的状态TM4PDPS1选项卡。
您可以使用 M241 Controller PLCSystem 库指南或 M251 Controller PLCSystem 库指南（具体取决于您的控制器）中所介绍的 PROFIBUS_R 系统数据类型来监视 TM4PDPS1 模块的状态。
发生 PROFIBUS 通讯中断 (i_CommState=0) 时，TM4PDPS1 的输出保持为由 PROFIBUS 主站传输的最新状态。
TM4PDPS1 模块不支持 PROFIBUS DP 标准所定义的故障安全模式。
使用 PROFIBUS_R 系统数据类型的 i_CommError 来可视化检测到错误的显示。
未检测到错误：
|
名称 |
值 |
含义 |
|---|---|---|
|
成功 |
0（十六进制） |
未检测到错误。 |
检测到运行时错误：
|
名称 |
值 |
含义 |
|---|---|---|
|
WATCHDOG_TIMEOUT |
C000000C（十六进制） |
已超过看门狗时间。 |
检测到初始化错误：
|
名称 |
值 |
含义 |
|---|---|---|
|
INIT_FAULT |
C0000100（十六进制） |
初始化不成功。 |
|
DATABASE_ACCESS_FAILED |
C0000101（十六进制） |
对数据存储器的访问不成功。 |
检测到配置错误：
|
名称 |
值 |
含义 |
|---|---|---|
|
NOT_CONFIGURED |
C0000119（十六进制） |
TM4PDPS1 PCI 模块未配置。 |
|
CONFIGURATION_FAULT |
C0000120（十六进制） |
检测到配置错误。 |
|
INCONSISTENT_DATA_SET |
C0000121（十六进制） |
检测到不一致的设置数据。 |
|
DATA_SET_MISMATCH |
C0000122（十六进制） |
检测到设置数据不匹配。 |
|
INSUFFICIENT_LICENSE |
C0000123（十六进制） |
检测到许可证不足。 |
|
PARAMETER_ERROR |
C0000124（十六进制） |
检测到参数错误。 |
|
INVALID_NETWORK_ADDRESS |
C0000125（十六进制） |
网络地址不正确。 |
|
SECURITY_MEMORY |
C0000126（十六进制） |
安全存储器不可用。 |
检测到网络错误：
|
名称 |
值 |
含义 |
|---|---|---|
|
COMM_NETWORK_FAULT |
C0000140（十六进制） |
检测到网络通讯错误。 |
|
COMM_CONNECTION_CLOSED |
C0000141（十六进制） |
通讯连接已关闭。 |
|
COMM_CONNECTION_TIMEOUT |
C0000142（十六进制） |
检测到通讯连接超时。 |
|
COMM_DUPLICATE_NODE |
C0000144（十六进制） |
检测到重复节点。 |
|
COMM_CABLE_DISCONNECT |
C0000145（十六进制） |
检测到电缆断开。 |
|
PROFIBUS_CONNECTION_TIMEOUT |
C009002E（十六进制） |
检测到 PROFIBUS 连接超时。 |
