TM5SBET1 接线图
接线图

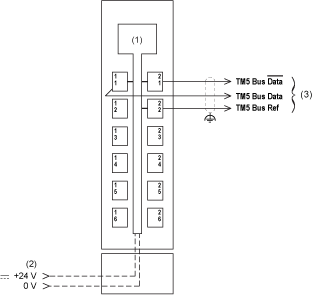

下图显示了 TM5SBET1 的接线图：
(1) 内部电子
(2) 集成在总线基板上的 24 Vdc I/O 电源段
(3) TM5 扩展总线电缆 (TCSXCNNXNX100)
警告
意外的设备操作
按相关文档的说明使电缆屏蔽层正确接地。
不遵循上述说明可能导致人员伤亡或设备损坏。
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
