袖珍 I/O 模块由以下部分组成：
o总线基板和五个一组的电子模块
o五个一组的端子块

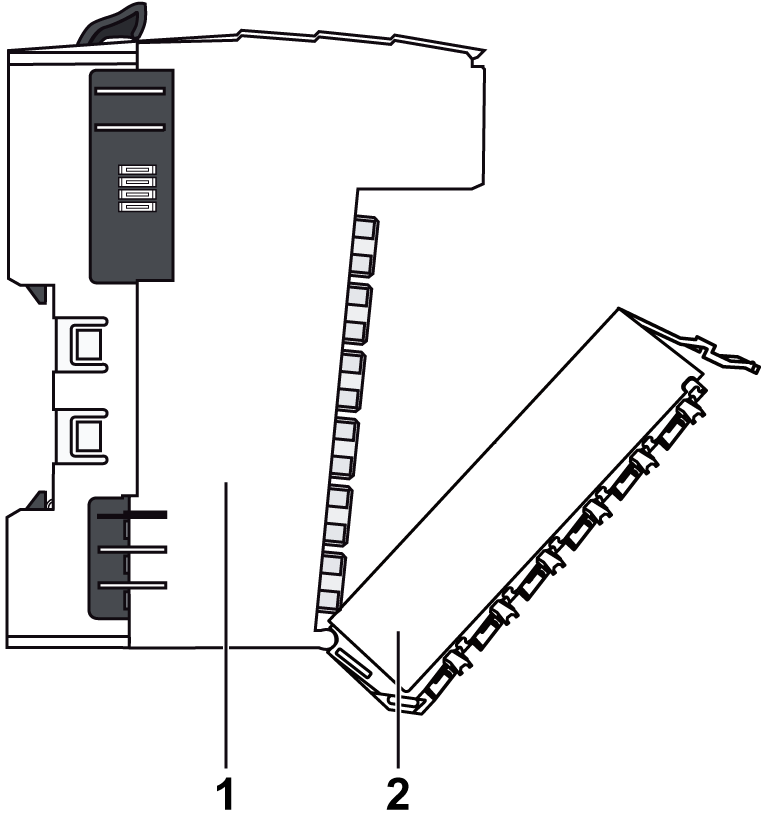

下图显示袖珍 I/O 模块的各部件。
1.袖珍 I/O 模块的集成总线基板和电子模块（不可分离）
2.端子块
另请参阅电子模块和端子块的物理说明。
注意： 连接到袖珍 I/O 块的端子块为 12 个引脚的白色端子块。
|
注意 |
|
静电放电 |
|
o切勿触摸电子模块的触点。 o在正常运行过程中，始终保持连接器处于正确位置。 |
|
不遵循上述说明可能导致设备损坏。 |

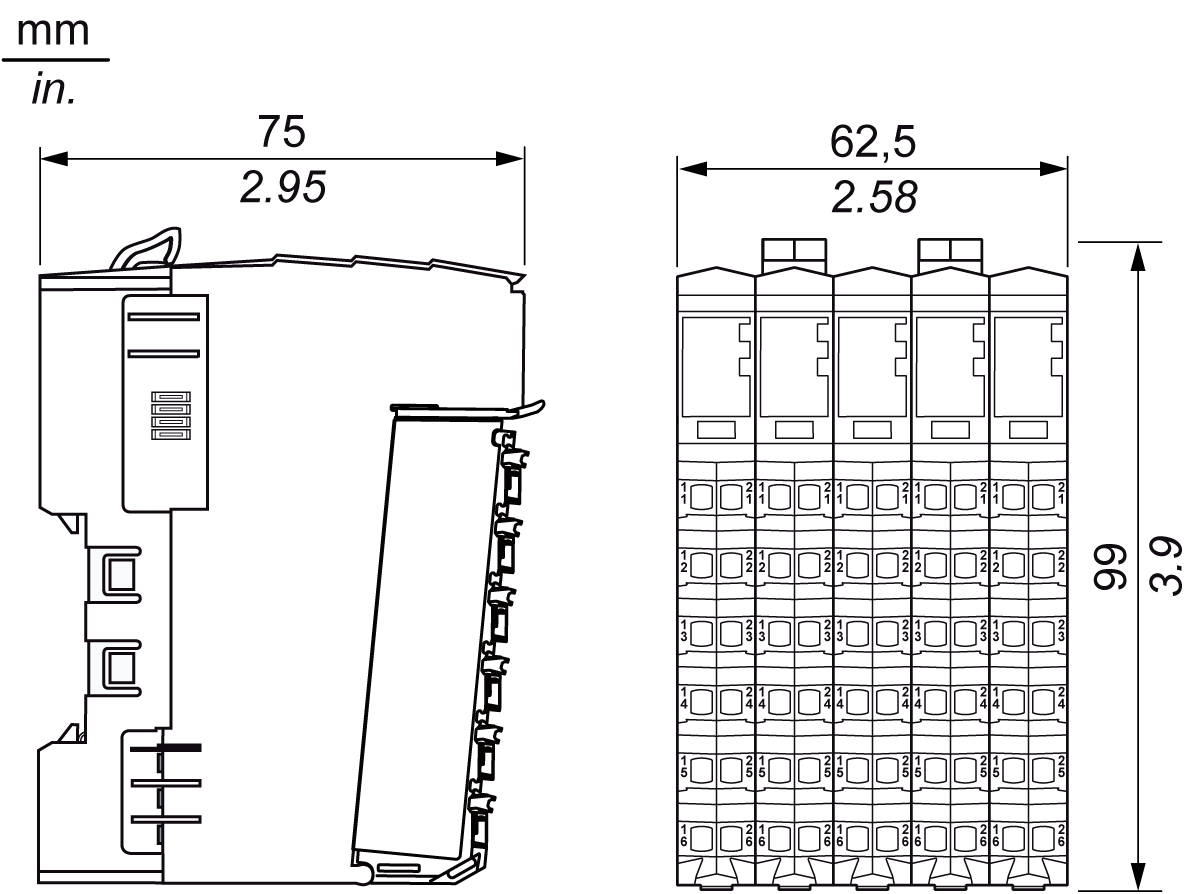

下图显示袖珍 I/O 模块的尺寸：
模块的安装过程是直接将模块安装和装配到 DIN 导轨上。

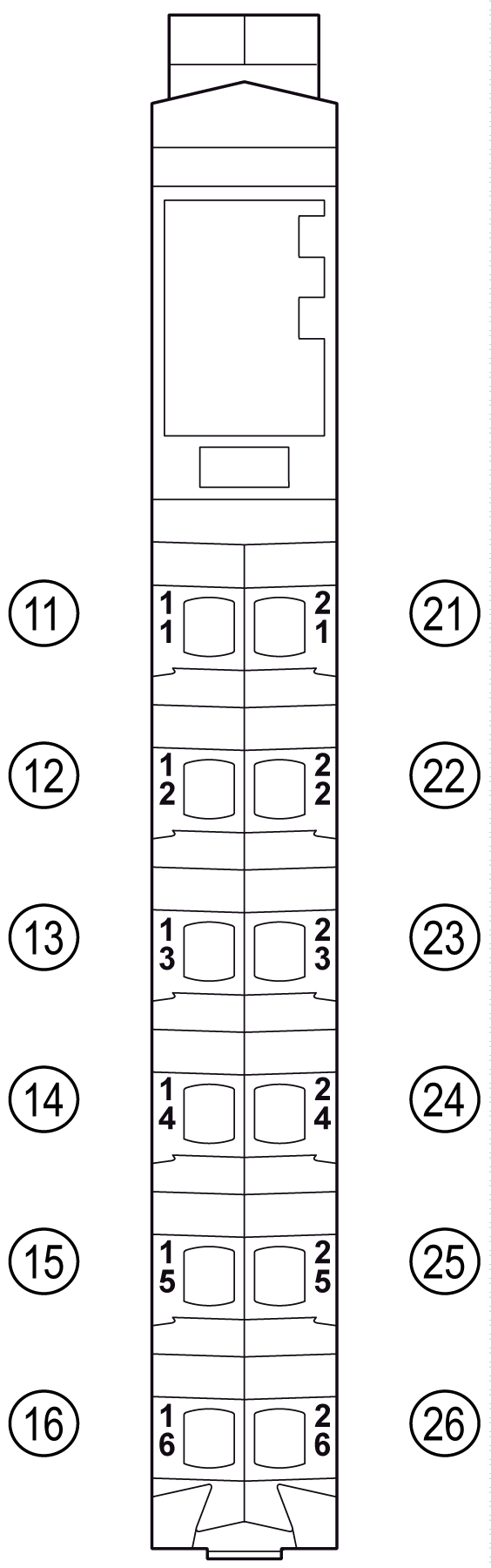

下图说明 12 引脚端子块的引脚分配：
另请参阅端子块的物理说明。
请参阅附件安装。
请参阅为 TM5 系统 贴标。
