接线图
下图显示了 TM5SDI6D 的接线图：
1 内部电子元件
2 集成到总线基板的 24 Vdc I/O 电源段
3 2 线传感器
6 路输入 TM5SDI6D 电子模块可独立支持 2 线设备。要连接 3 线电子传感器，可添加 TM5SPDG6D6F 公共配电模块。

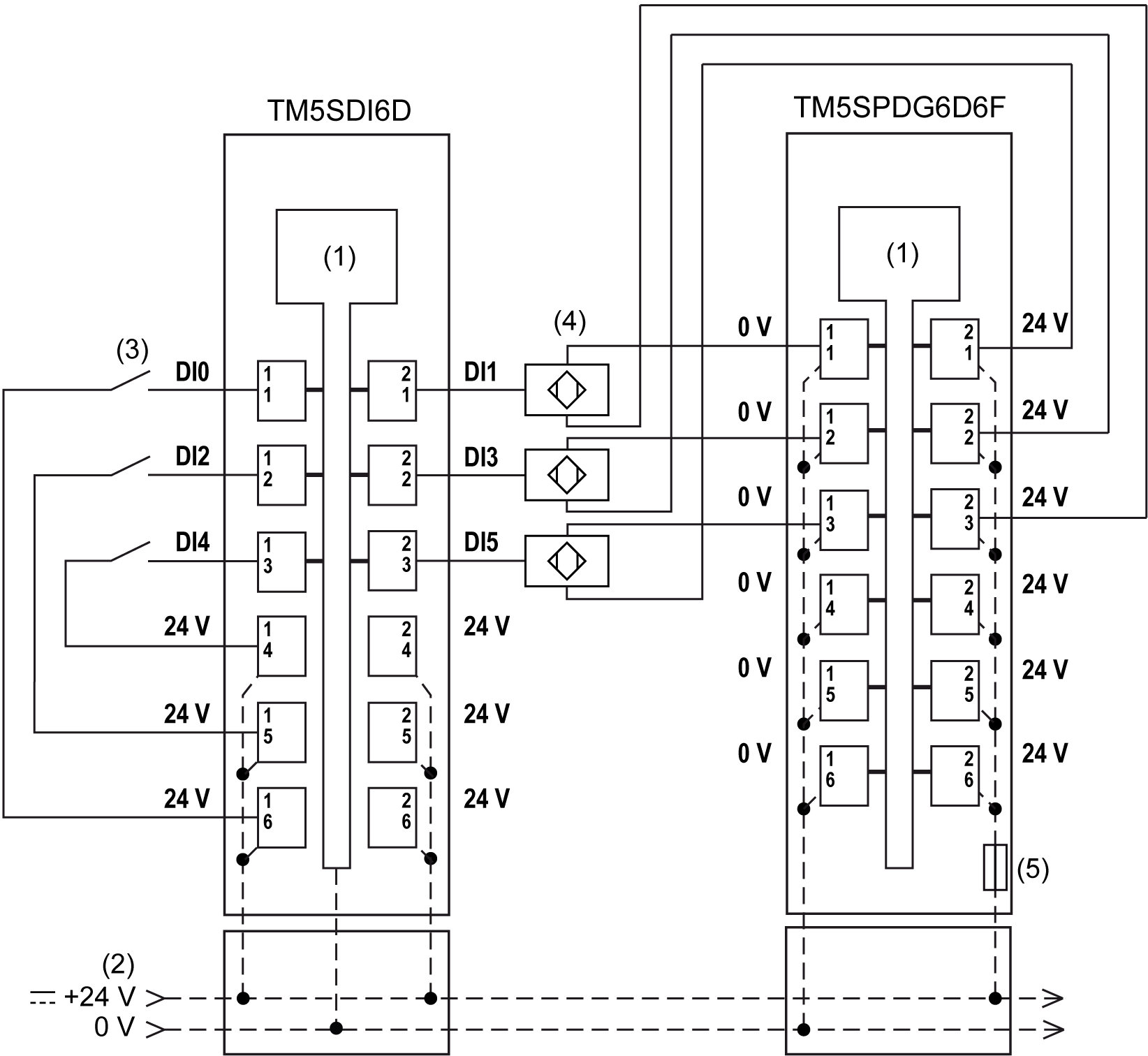

下图显示了 TM5SPDG6D6F 和 TM5SDI6D 的接线图：
1 内部电子元件
2 集成到总线基板的 24 Vdc I/O 电源段
3 2 线传感器
4 3 线传感器
5 集成的可更换类型 T 慢断熔断器 6.3 A 250 V
|
警告
|
|
意外的设备操作
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|
