TM5SDO2S 接线图

接线图

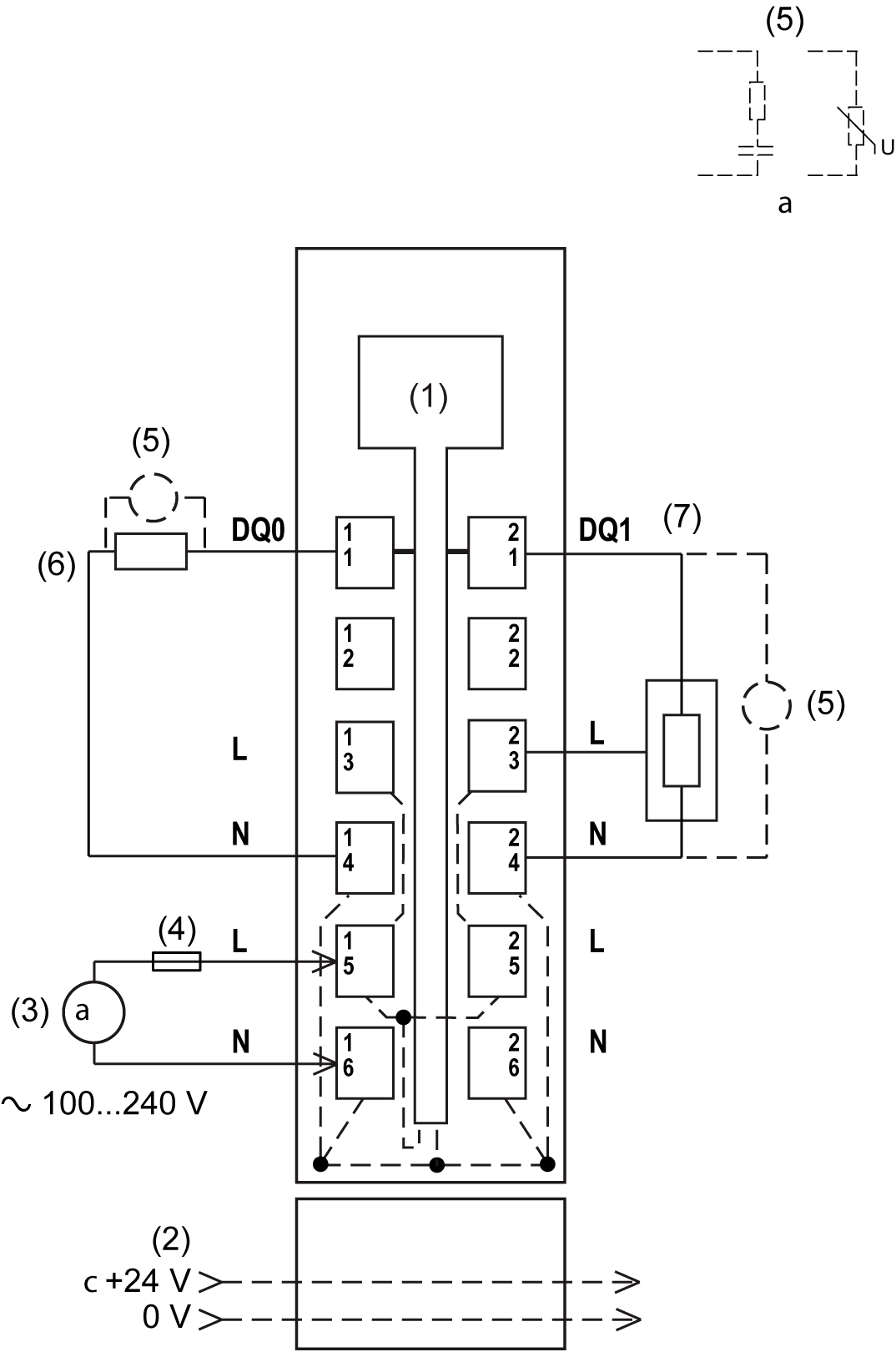

下图显示了 TM5SDO2S 的接线图：

1 内部电子元件

2 集成到总线基板的 24 Vdc I/O 电源段

3 外部电源 100...240 Vac

4 外部熔断器类型 T 慢断熔断器 3.15 A - 250 V

5 电感式负载保护

6 2 线负载

7 3 线负载

警告
	意外的设备操作请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

警告
	意外的设备操作仅将传感器和执行器电源用于为连接到模块的传感器或执行器供电。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

有关本主题的其他重要信息，请参阅保护输出，避免电感式负载导致损坏。
