TM5SDO16T 简介

主要特性

下表描述了 TM5SDO16T 电子模块的主要特性：

主要特性

输出通道数

16

输出类型

晶体管

信号类型

源极

额定输入电压

24 Vdc

输出电流

0.5 A 最大值

订购信息

下图显示了 TM5SDO16T：

下表显示了与 TM5SDO16T 关联的端子块和总线基板的型号：

编号

型号

描述

颜色

1

TM5ACBM11

总线基板

白色

白色

2

TM5SDO16T

电子模块

白色

3

TM5ACTB16

端子块，16 针

白色

注： 有关详细信息，请参阅 TM5 总线基板和端子块。

状态 LED

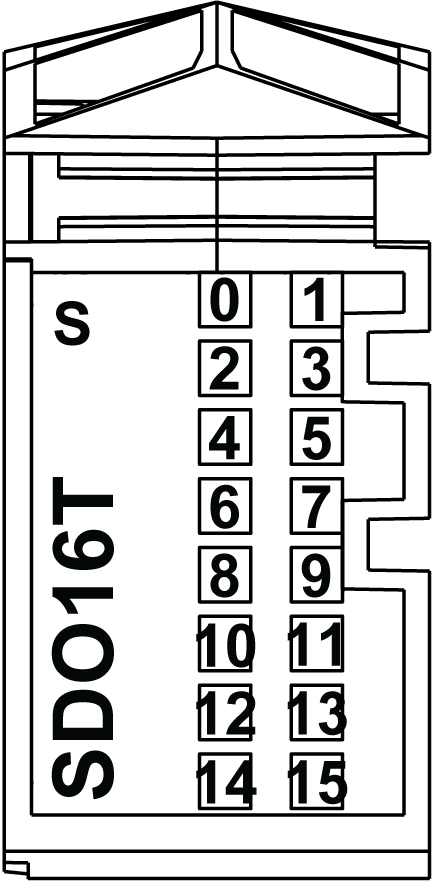

下图显示了 TM5SDO16T 的 LED：

下表显示了 TM5SDO16T 状态 LED：

LED

颜色

状态

描述

s

绿色

熄灭

无电源

一次闪烁

复位状态

闪烁

预操作状态

亮起

正常操作

红色

熄灭

正常或无电源

一次闪烁

输出通道上检测到错误 (1)

红色常亮/

绿色一次闪烁

无效固件

0 - 15

黄色

熄灭

相应输出已禁用

亮起

相应输出已激活

(1) 激活输出的诊断后，s LED 会在输出通道上检测以下错误之一时闪烁：

  • 短路

  • 过载

  • 输出状态与命令状态不对应
