TM5SDM8DTS 特性

简介

这是 TM5SDM8DTS 电子模块的特性描述。另请参阅环境特性。

 危险
火灾危险
  • 仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。
  • 对于继电器输出 (2 A) 接线，请使用横截面积至少为 0.5 平方毫米 (AWG 20) 且额定温度至少为 80 °C (176 °F) 的导体。
  • 对于继电器输出接线 (7 A) 的通用接线，或者继电器输出接线大于 2 A 的通用接线，请使用横截面积至少为 1.0 平方毫米 (AWG 16) 且额定温度至少为 80 °C (176 °F) 的接线。
未按说明操作将导致人身伤亡等严重后果。
 警告
意外的设备操作
请勿超过环境和电气特性表中指定的任何额定值。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。

一般特性

下表描述了 TM5SDM8DTS 电子模块的一般特性：

一般特性

额定电源电压

电源

24 Vdc

连接至 24 Vdc I/O 电源段

电源范围

20.4...28.8 Vdc

24 Vdc I/O 段最大电流

62.5 mA

TM5 总线 5 Vdc 最大电流

2 mA

功耗

最大 1.51 W

重量

22 g (0.8 oz)

固件更新的 ID 代码

43323（十进制）

输入特性

下表描述了 TM5SDM8DTS 电子模块的输入特性：

输入特性

输入通道数

4 路输入

接线类型

1 线

额定输入电压

24 Vdc

输入电压范围

20.4...28.8 Vdc

24 Vdc 时额定输入电流

1.3 mA

输入阻抗

18.4 kΩ

“关闭”状态

< 5 Vdc

“开启”状态

> 15 Vdc

输入电路

漏极

输入频率

40 kHz

附加功能

  • 带时标功能的 4x 时间标记单元

  • 4x 输入过采样

输入滤波器

硬件

≥ 2 微秒

软件

–

隔离

通道与总线之间

请参见注 1

通道之间

不隔离

1 电子模块的隔离在 TM5 总线供电的电子部件与连接到该模块的 24 Vdc I/O 电源段供电的部件之间为 500 Vac RMS。实际上，TM5 电子模块安装在总线基板上，并且在 TM5 电源总线与 24 Vdc I/O 电源段之间有一个桥接器。两个电源电路通过为减小电磁干扰影响而设计的特定组件，参考同一个功能性接地 (FE)。这些组件的额定值为 30 Vdc 或 60 Vdc。这样可有效地降低整个系统与 500 Vac RMS 的隔离。

输出特性

下表描述了 TM5SDM8DTS 电子模块的输出特性：

输出特性

输出通道

4 路输出

接线类型

1 线

输出电流

每个输出最大 0.1 A

总输出电流

0.4 A

输出电压

24 Vdc

输出电压范围

20.4...28.8 Vdc

输出电路

漏极和/或源极

输出保护

  • 过电流和短路的热切断

  • 开关电感的集成保护

附加功能

  • μs 精度的 4x 沿生成

  • 4x 输出过采样

电压降

0.1 A 额定电流时 < 0.9 V

关闭时的泄漏电流

最大 25 µA

接通时间

< 2 µs

断开时间

< 2 µs

短路或过载后自动重置

有，最小 10 毫秒，取决于内部温度

时标

下表描述了 TM5SDM8DTS 电子模块的时标单元特性：

特性

时标单元数量

4

输入频率（最大值）

40 kHz

分辨率

1 µs 时标功能

信号形式

方波脉冲

传感器电源

模块内部，最大 600 mA

过采样

下表描述了 TM5SDM8DTS 电子模块的过采样特性：

特性

过采样单元数量

4

采样时间

125 µs, 250 µs, 500 µs，具体取决于 Sercos 周期时间

开关电感式负载

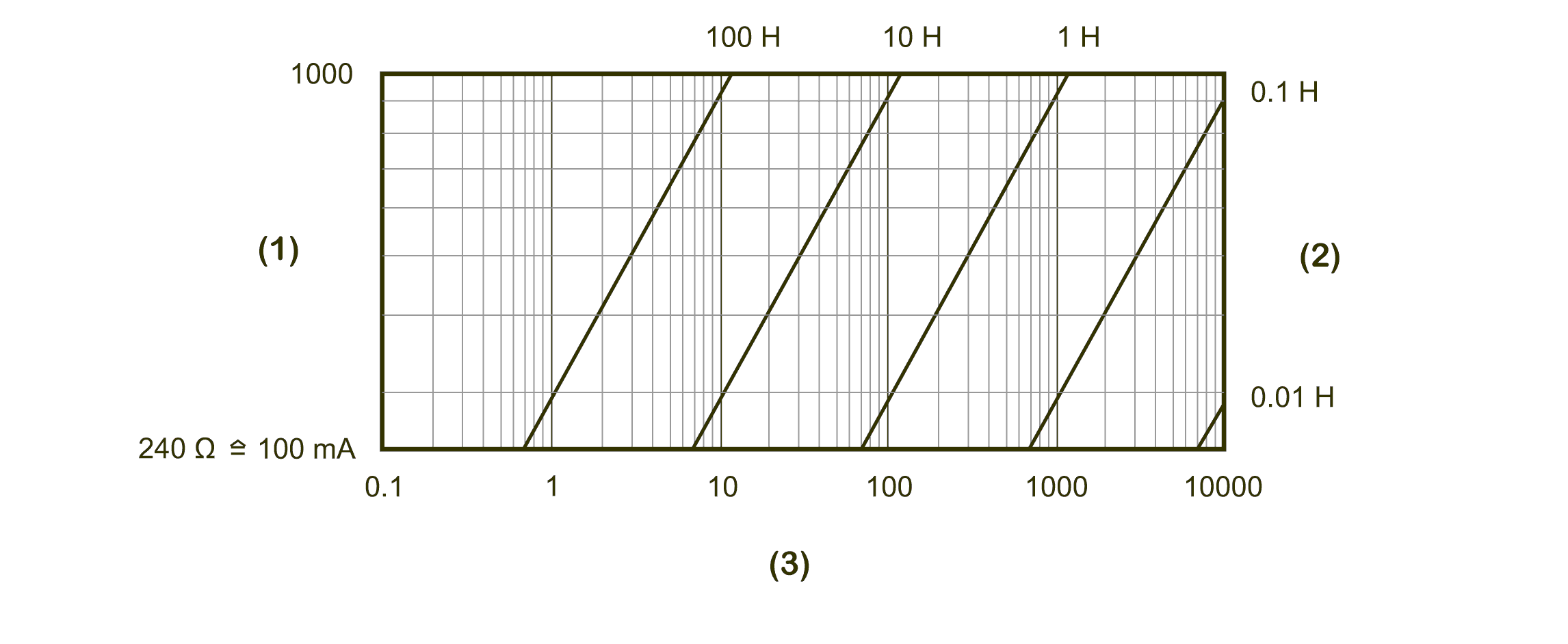

下面的曲线提供了 TM5SDM8DTS 电子模块的开关电感式负载特性。

1 负载电阻（欧姆）

2 负载电感

3 最大操作循环/秒（90% 的占空比）
