接线图

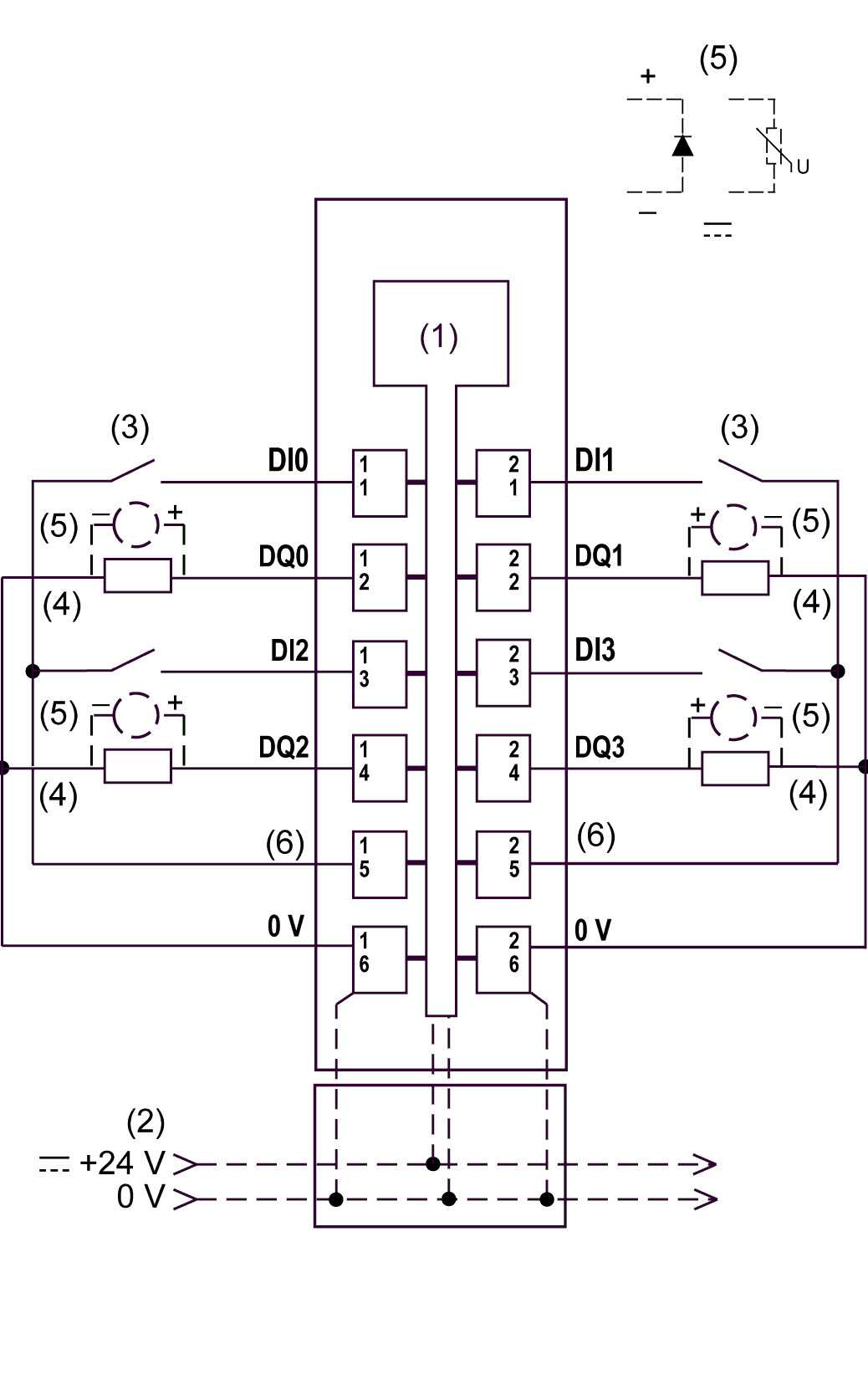

下图介绍 TM5SDM8DTS 的接线图：
1 内部电子元件
2 集成到总线基板的 24 Vdc I/O 电源段
3 2 线传感器
4 2 线负载
5 电感式负载保护
6 传感器电源 24 Vdc
注： I/O 电子模块和与之连接的现场设备必须全都位于同一 24 Vdc I/O 电源段上。如果没有位于同一电源段上，则状态 LEDs 可能无法正确指示状态。此外，可能还会造成更加严重的后果，如爆炸和/或火灾。
|
警告
|
|
可能存在爆炸或火灾危险
将返回端从设备连接至与服务模块的 24 Vdc I/O 电源段相同的电源。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|
|
警告
|
|
意外的设备操作
请勿将导线连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|
|
警告
|
|
意外的设备操作
仅将传感器和执行器电源用于为连接到模块的传感器或执行器供电。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|
