每个片段包含三个元素。这些元素分别是总线基板、电子模块和端子块。

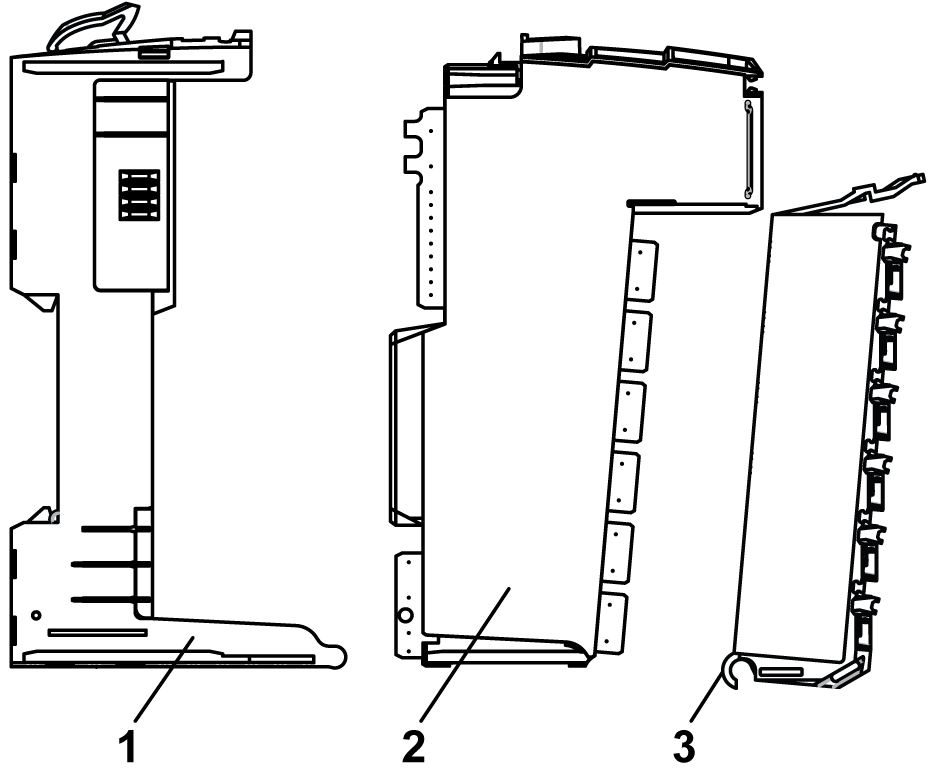

下图显示片段元素。
1 总线基板
2 电子模块
3 端子块
组装后，这三个组件构成一个可防振和防电磁放电的整体。
|
注意 |
|
静电放电 |
|
o切勿触摸电子模块的触点。 o在正常运行过程中，始终保持连接器处于正确位置。 |
|
不遵循上述说明可能导致设备损坏。 |

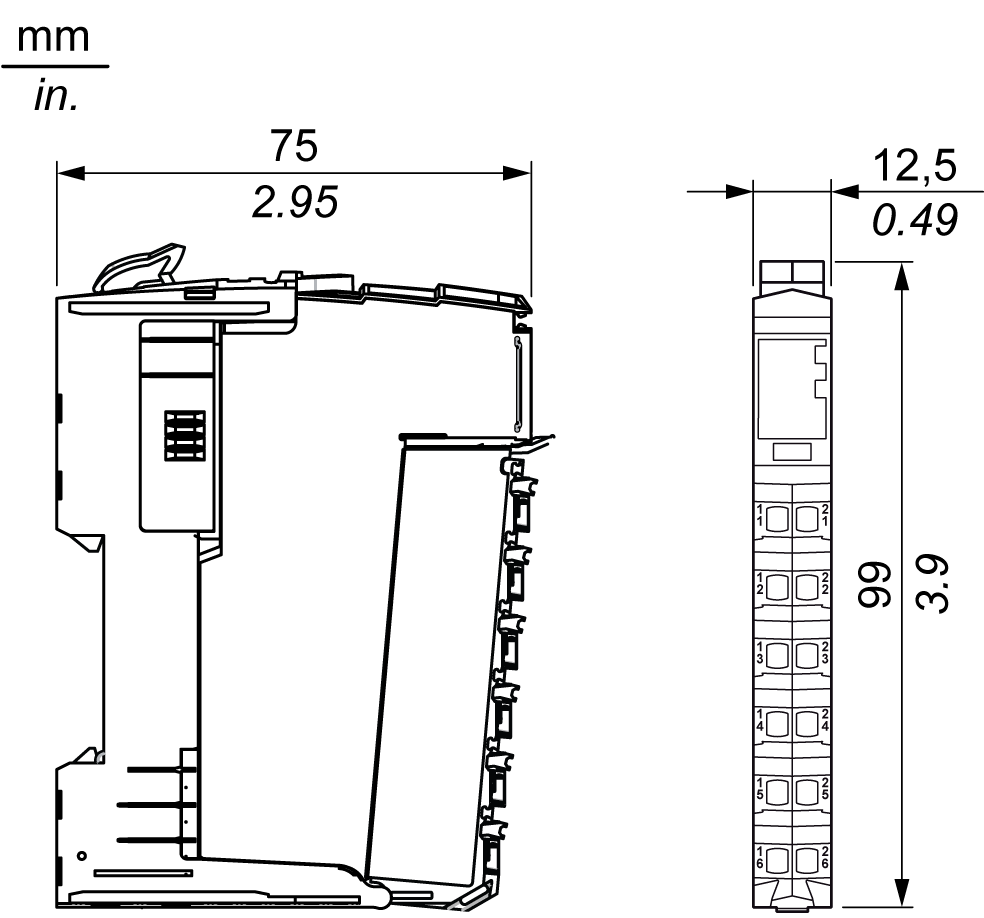

下图显示片段尺寸：

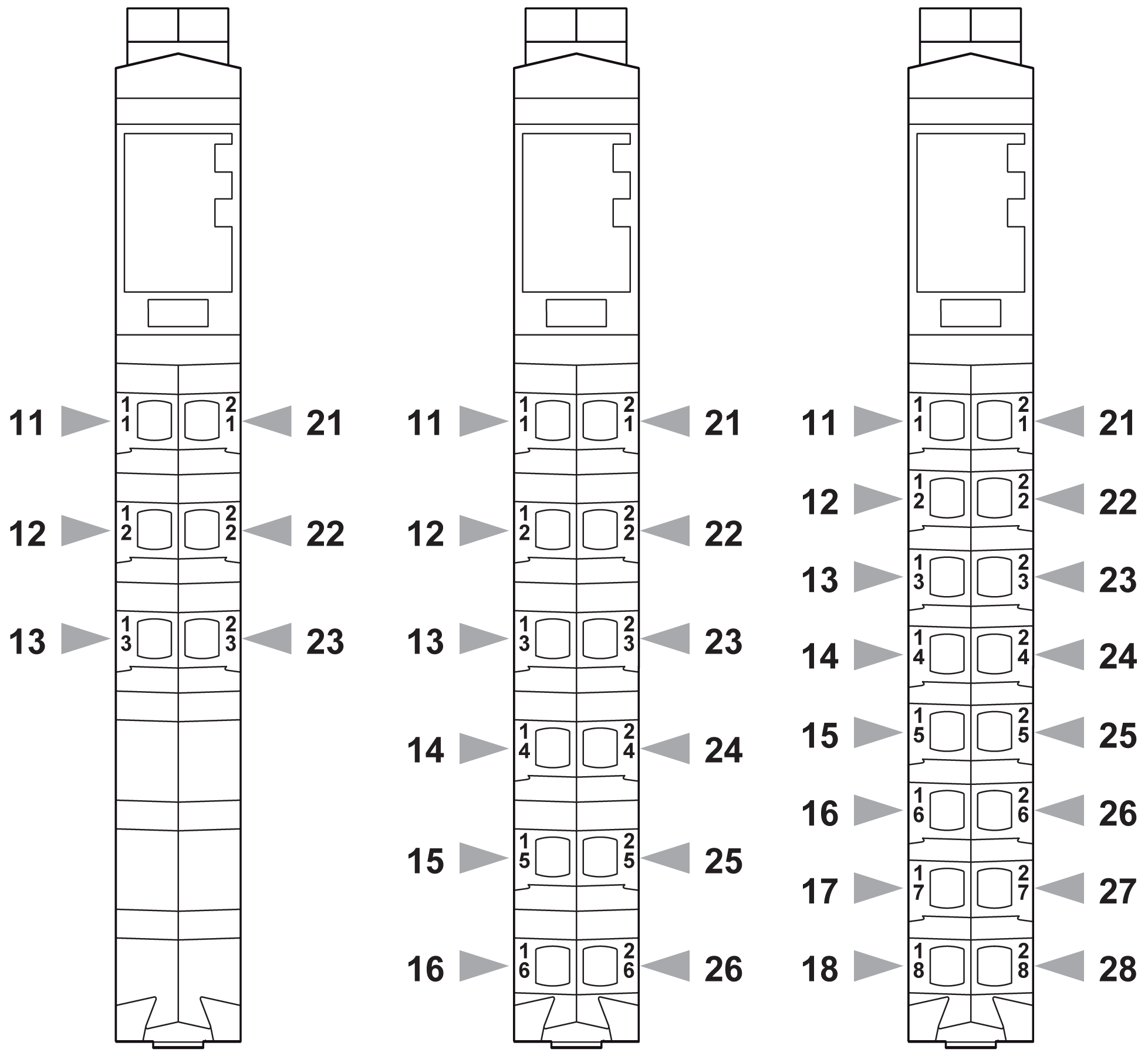

下图分别显示了 6 针、12 针和 16 针端子块的引脚分配。
请参阅附件安装。
请参阅为 TM5 系统 贴标。
