添加扩展模块

步骤

如要将扩展模块添加到控制器或现场总线接口，请在硬件目录中选择扩展模块，将其拖到设备树，然后放在某个突出显示的节点上。

要配置扩展模块，请双击您在设备树中添加的扩展模块。

结果：显示 TM5 模块 I/O 映射窗口。

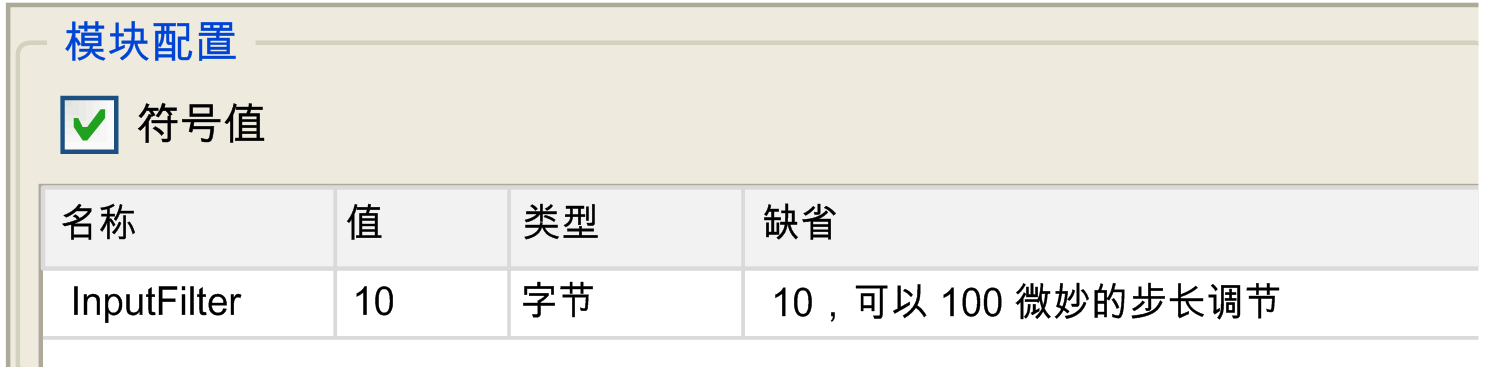

使用用户定义的参数选项卡设置扩展模块的参数：

用户定义的参数选项卡包含以下列：

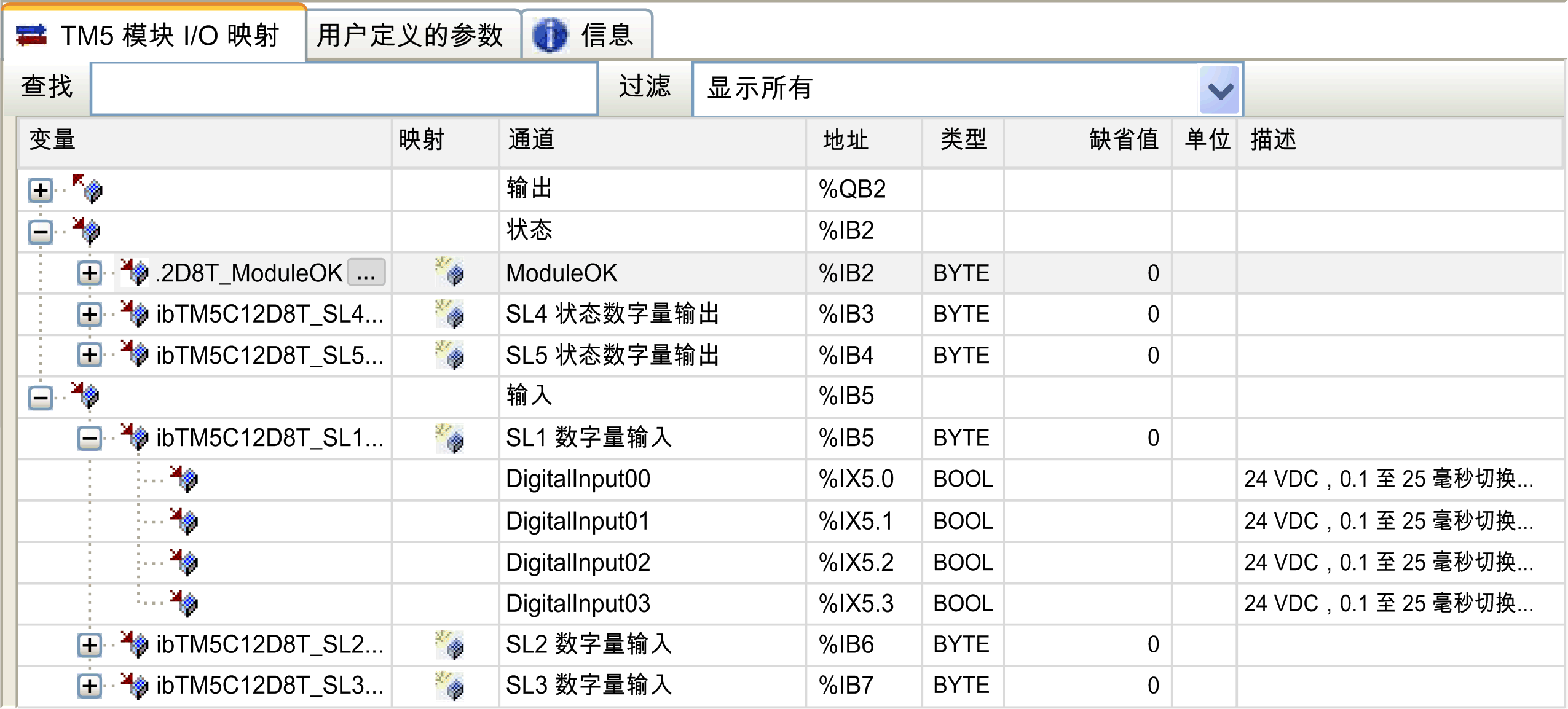

可以在TM5 模块 I/O 映射选项卡中定义和命名变量。此选项卡还提供拓扑寻址等其他信息：

TM5 模块 I/O 映射选项卡包含以下列：

列	描述
变量	用于将通道映射到变量上。双击变量图标即可输入变量名。如果是新变量，则创建该变量。还可以通过单击输入助手按钮使用变量 Input Assistant 来映射现有变量。
映射	指示通道是映射到新变量还是现有变量。
通道	设备的通道的名称。
地址	通道的地址。
类型	通道的数据类型。
单位	通道值的单位。
描述	通道的描述。

参数总是更新变量设置为启用 1（如未用在任务中，则使用总线循环任务），并且无法编辑。

注： %I 值由使用 %I的每个任务开头的物理信息进行更新。

物理输出级别由总线周期任务配置所配置的任务中的输出值的内存变量进行更新。
