物理描述

简介

每个现场总线接口均包括四个元件。这些元件是：

  • 现场总线接口总线基板

  • 现场总线接口模块

  • 接口配电模块 (IPDM)

  • 端子块

元件

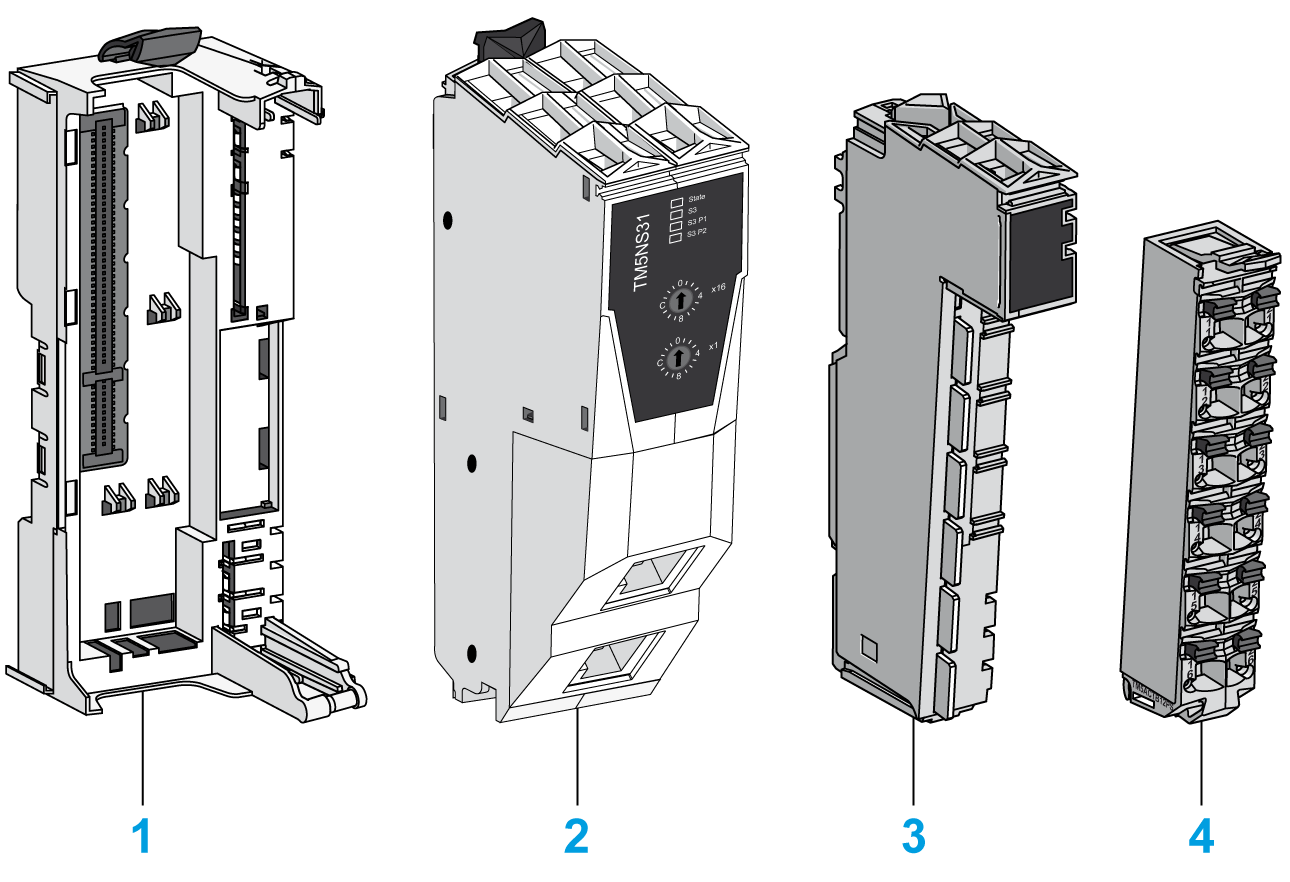

下图显示了组成 TM5 现场总线接口的不同部件：

(1) 现场总线接口总线基板

(2) 现场总线接口模块

(3) 接口配电模块 (IPDM)

(4) 端子块

组装后，这四个元件构成一个可防振和防静电的整体。

注意
静电放电
  • 不得触摸功能块的引脚连接器。
  • 在正常运行过程中，始终保持电缆或密封塞处于正确位置。
不遵循上述说明可能导致设备损坏。

尺寸

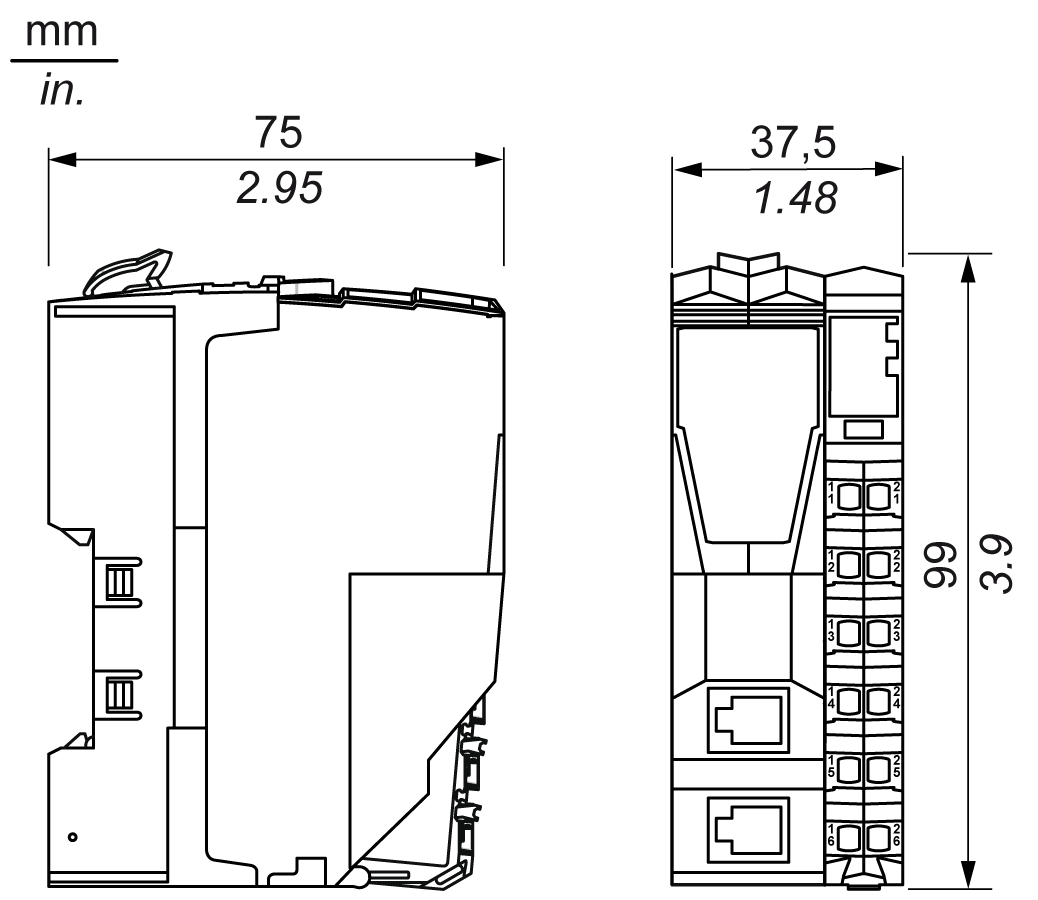

下图显示了 TM5 现场总线接口的尺寸：

附件

请参阅附件安装。

标签

请参阅为 TM5 系统 贴标。
