可能存在爆炸危险 |
|
o请仅在非危险地点，或在符合针对危险地点的 I 类 2 分类 A、B、C 和 D 组或符合 ATEX II 组、2 区域规范的地点使用此设备，具体请以当地和/或国家法规为依据。 o请勿替换会损害此设备的危险地点规范遵从性的组件。 o除非已拔下电源或确定所在位置无危险，否则请勿连接设备或断开设备的连接。 |
|
不遵循上述说明将导致人员伤亡。 |
注意： 与此处所述设备共同使用的其他设备也必须适用于操作位置。
|
|
|
火灾危险 |
|
使用符合 I/O 通道及电源电压和电流额定值的电缆规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表描述了 TM7BDO8TAB 功能块的一般特性：
|
一般特性 |
|
|---|---|
|
额定电源电压 |
24 Vdc |
|
电源范围 |
18...30 Vdc |
|
24 Vdc I/O 电源段最大电流 |
84 mA |
|
TM7 电源总线最大电流 |
34 mA |
|
功耗 |
3.8 W（最大值） |
|
重量 |
185 克（6.52 盎司） |
|
ID 代码 |
5223（十进制） |
另请参阅环境特性。
下表描述了 TM7BDO8TAB 功能块的输出特性：
|
输出特性 |
||
|---|---|---|
|
输出通道数 |
8（分为 2 组：Q0 到 Q3 和 Q4 到 Q7） |
|
|
接线类型 |
2 或 3 线 |
|
|
连接类型 |
M8，凹形连接器，3 针 |
|
|
额定输出电压 |
24 Vdc |
|
|
输出电压范围 |
18...30 Vdc |
|
|
输出电流 |
每路输出最大 2 A |
|
|
电压降 |
2 A 额定电流时最大值为 0.5 Vdc |
|
|
每组总输出电流 |
4 A（最大值） |
|
|
功能块总输出电流 |
8 A（最大值） |
|
|
关闭时的泄漏电流 |
5 µA |
|
|
输出信号类型 |
源极 |
|
|
接通时间 |
250 微秒（最大值） |
|
|
断开时间 |
270 微秒（最大值） |
|
|
开关频率 |
电阻式负载 |
100 Hz（最大值） |
|
电感式负载 |
请参见开关电感式负载特性 |
|
|
关闭电感式负载时的断路电压 |
通常为 50 Vdc |
|
|
短路峰值电流 |
21 A（最大值） |
|
|
通道间隔离 |
未隔离 |
|
|
通道与总线之间的隔离 |
（请参见注 1） |
|
|
保护 |
极性反接保护 |
|
|
输出保护 |
防止短路和过流，提供热保护 |
|
|
短路或过流后自动重置 |
有，最小 10 毫秒，取决于内部温度 |
|
1 功能块的隔离在 TM7 电源总线供电的电子部件与连接到该功能块的 24 Vdc I/O 电源段供电的部件之间为 500 Vac RMS。实际上，在 TM7 电源总线与 24 Vdc I/O 电源段之间有一个桥接器。两个电源电路通过为减小电磁干扰影响而设计的特定组件，参考同一个功能性接地 (FE)。这些组件的额定值为 30 Vdc 或 60 Vdc。这样可有效地降低整个系统与 500 Vac RMS 的隔离。
下表描述了 TM7BDO8TAB 功能块的执行器电源：
|
电源 |
|
|---|---|
|
电压 |
24 Vdc I/O 电源段为内部保护提供较小的电压降。 |
|
500 mA 时内部保护的电压降 |
2 Vdc 最大值 |
|
电源电流（针对所有通电的已连接执行器） |
500 mA（最大值） |
|
内部保护 |
过流与短路 |

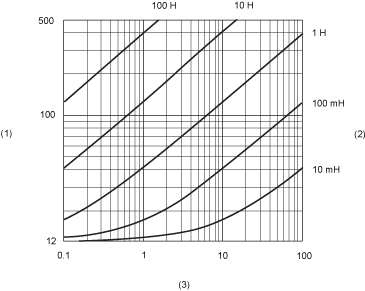

下图显示了 TM7BDO8TAB 功能块的开关电感式负载特性：
(1) 负载电阻 (Ω)
(2) 负载电感 (H)
(3) 最大操作循环/秒
