Verdrahtungsplan für die Module TM3DI16/TM3DI16G
Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für die Verbindung von Eingängen und Spannungsversorgung ausgestattet.
Siehe Best Practices für die Verdrahtung

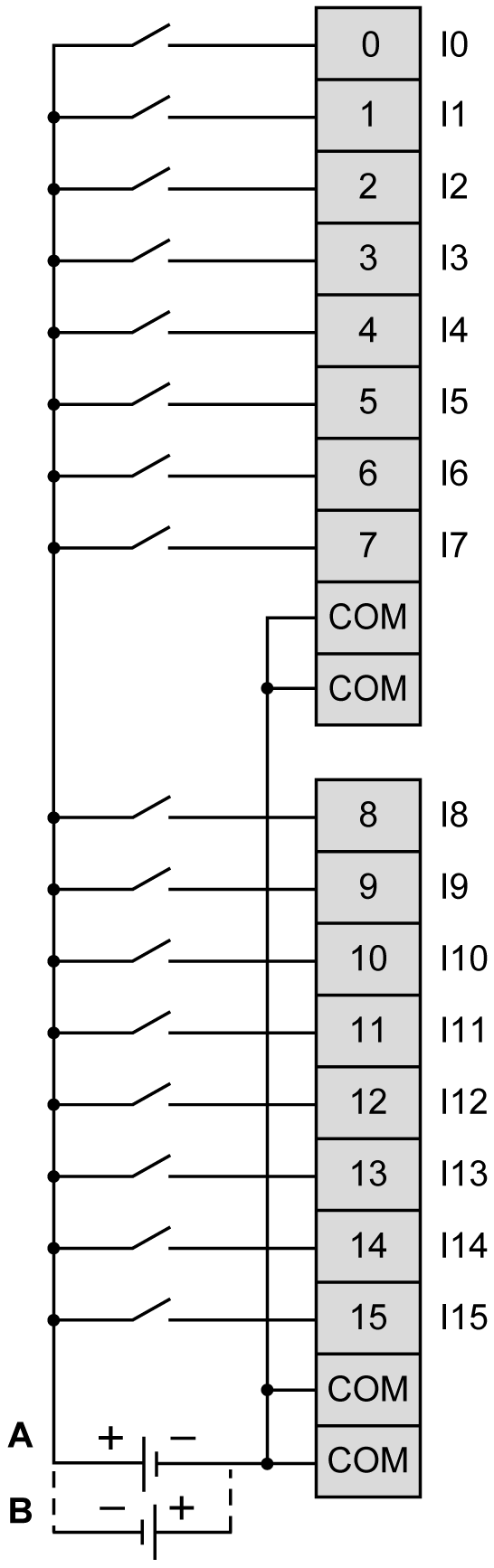

Die folgende Abbildung zeigt die Verbindung zwischen den Eingängen, den Sensoren und ihren gemeinsamen Leitungen:
Die 4 COM-Klemmen sind intern angeschlossen.
A Sink-Verdrahtung (Strom ziehend – positive Logik)
B Source-Verdrahtung (Strom liefernd – negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
