Verdrahtung des Moduls TM5ACBM4FS

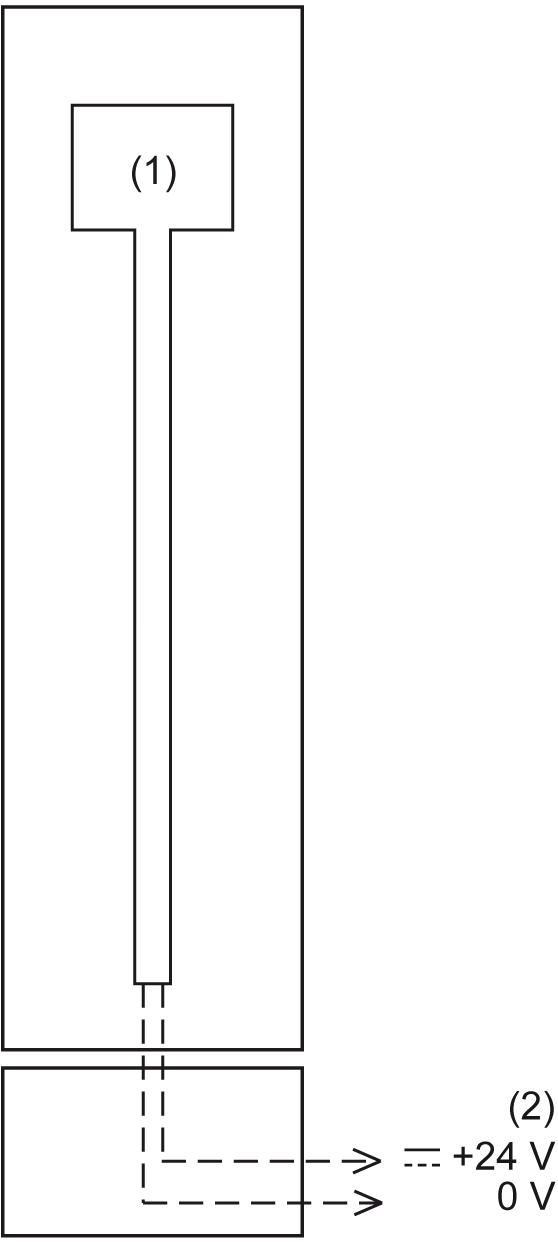

Die nachfolgende Abbildung zeigt die Potenzialführung von TM5ACBM4FS:
1 Interne Elektronik
2 24 VDC E/A-Leistung
HINWEIS: Zur Identifizierung des verwendeten Bus-Grundträgertyps (Spannungsrouting), selbst wenn ein elektronisches Modul angeschlossen ist, sind die Bus-Grundträger mit links isolierter E/A-Versorgung mit einer Kennzeichnung am oberen Feststellhebel (||-> 24V) versehen.
