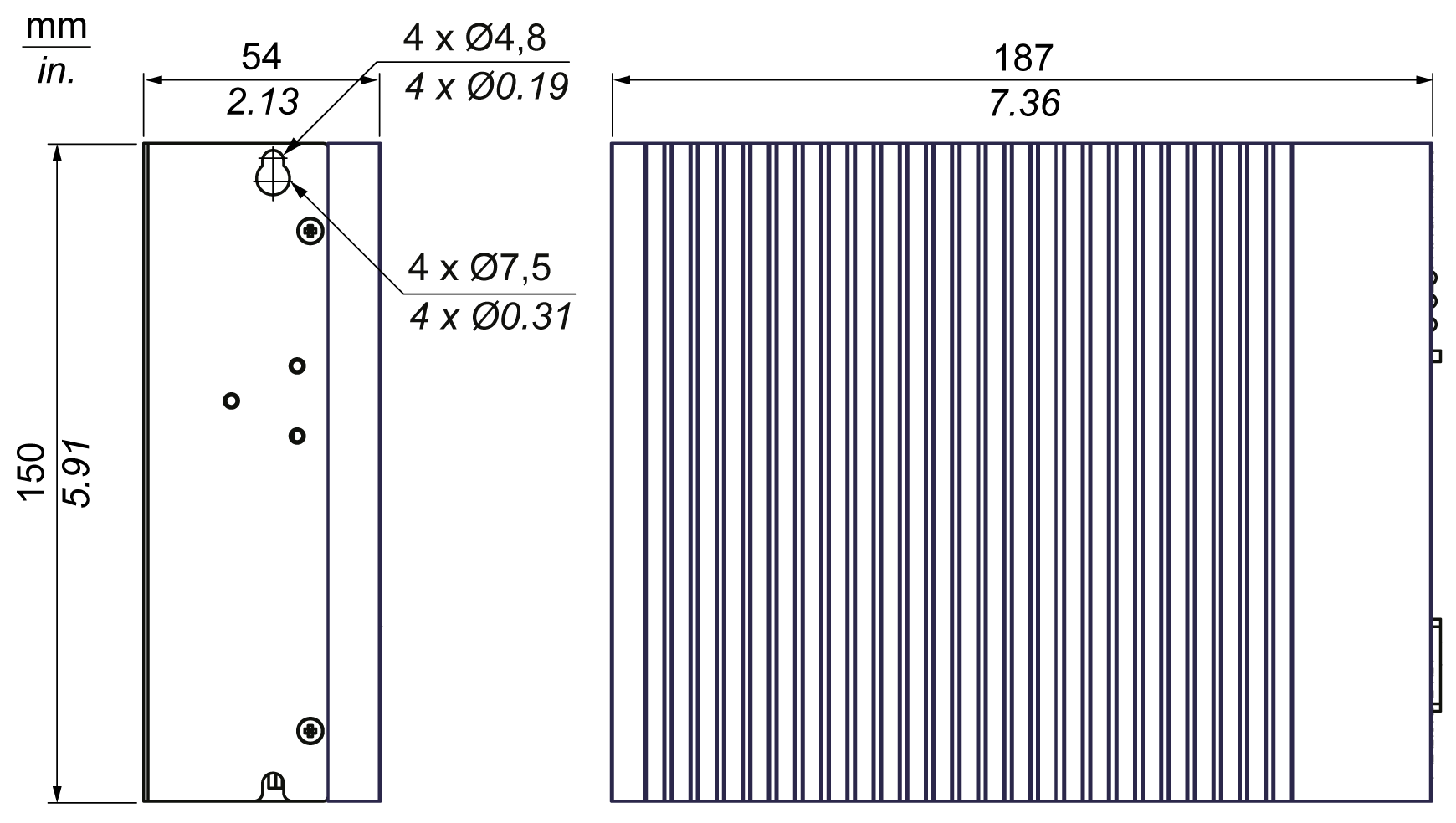

Dimensiones de Box iPC Universal/Performance 2 ranuras (HMIBMU/HMIBMP)

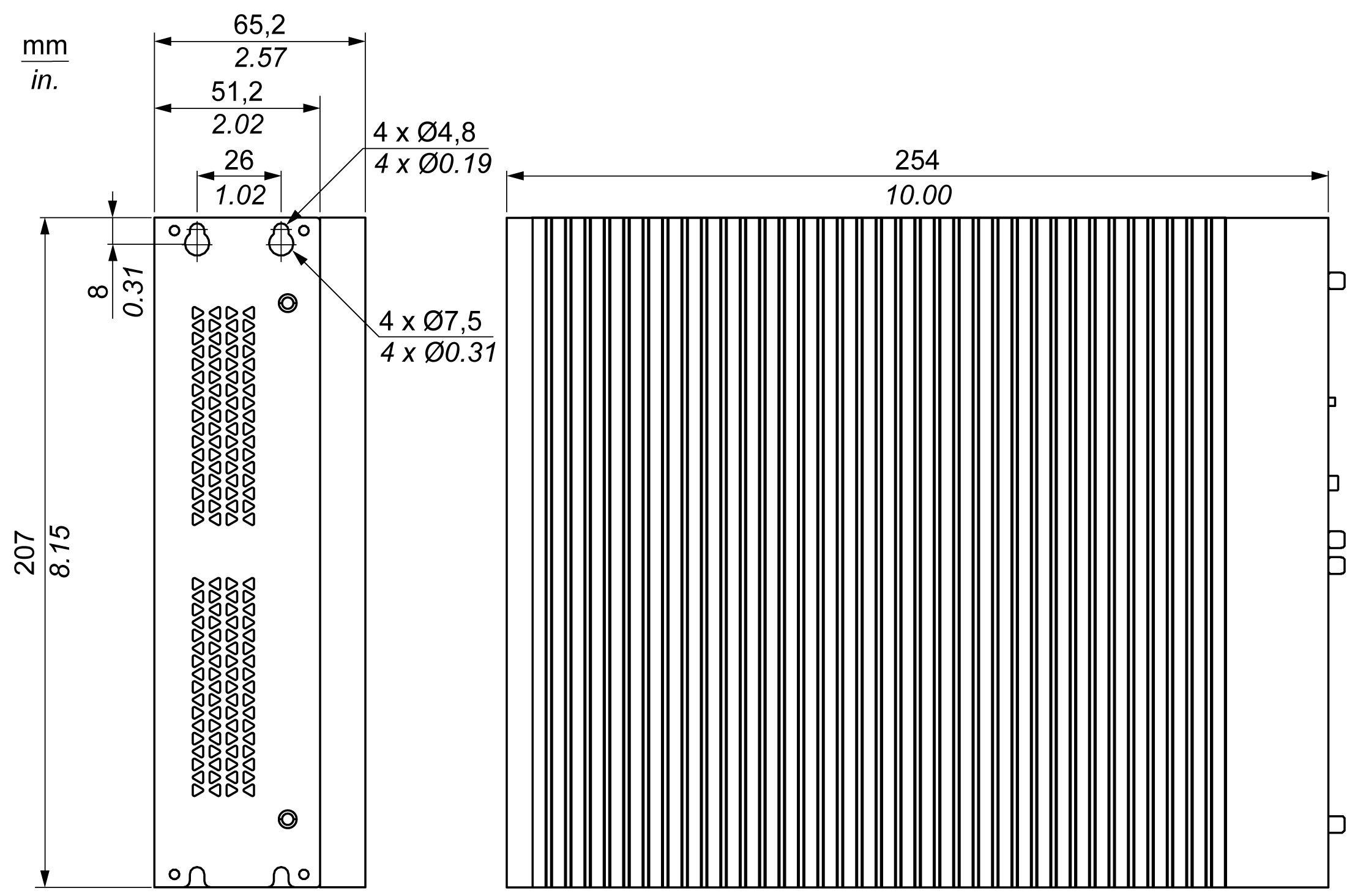

Dimensiones de Box iPC Universal/Performance 4 ranuras (HMIBMU/HMIBMP)

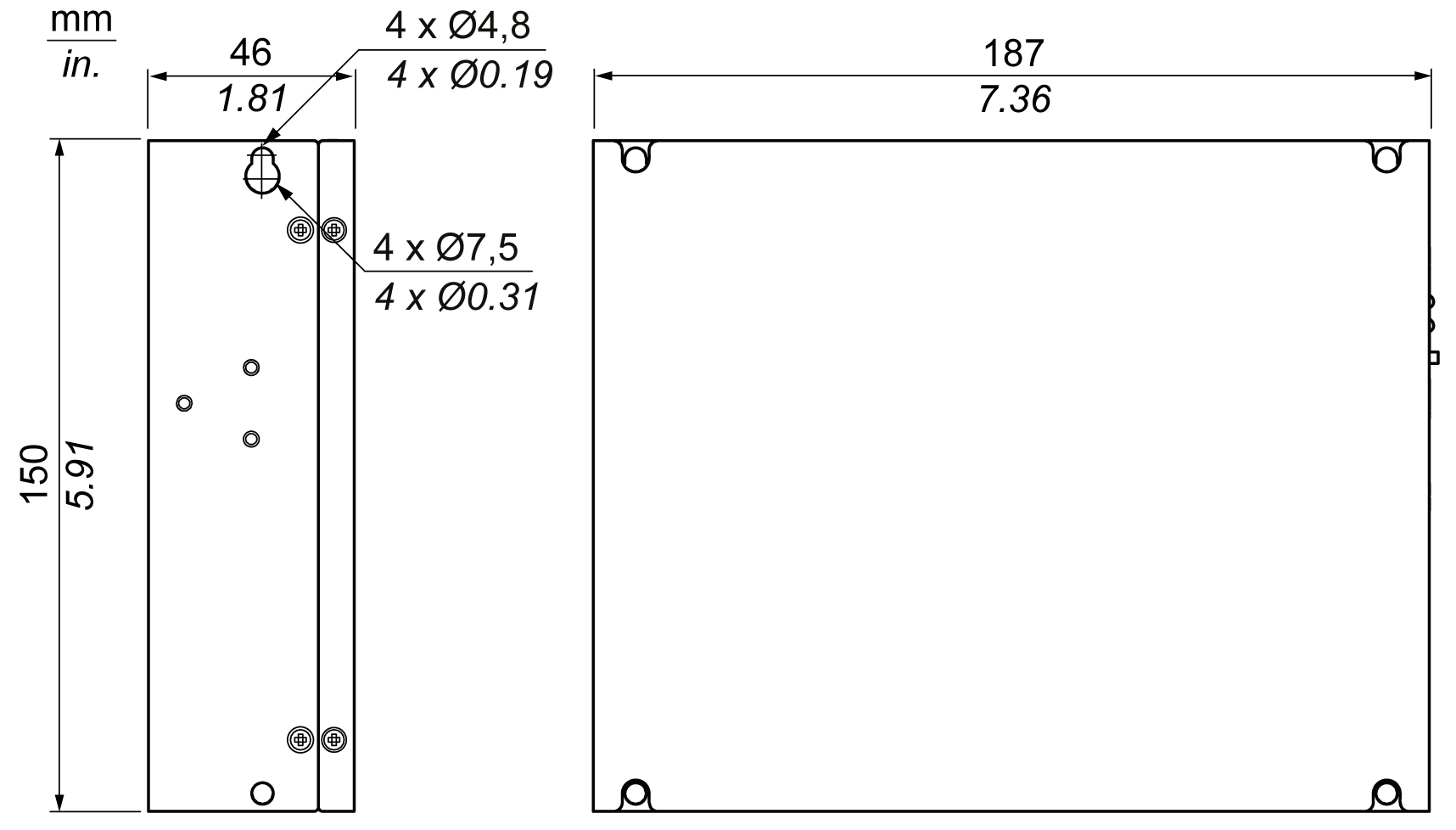

Dimensiones de Magelis Box iPC Optimized (HMIBMI)

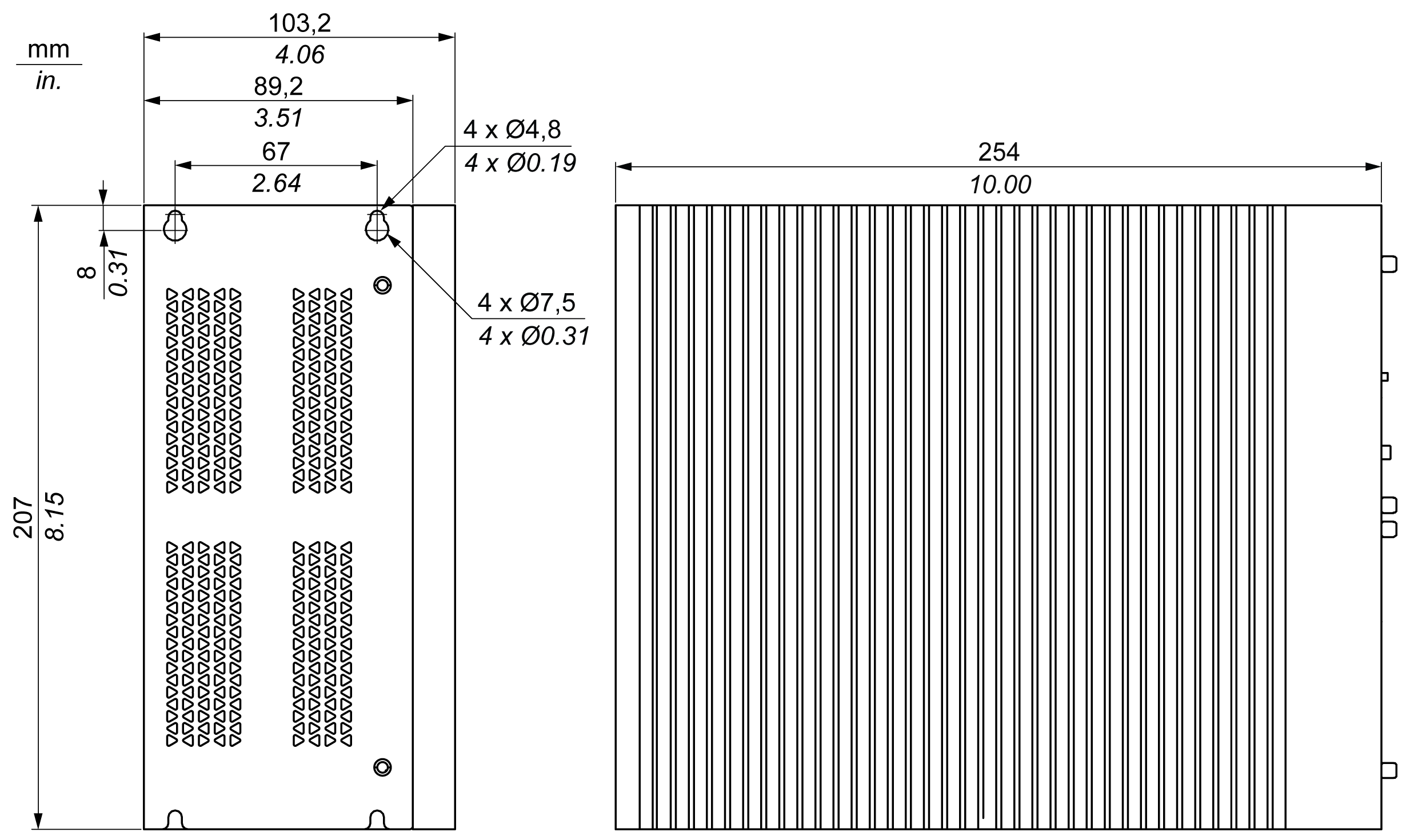

Dimensiones de Magelis Box iPC Optimized (HMIBMO Regular)

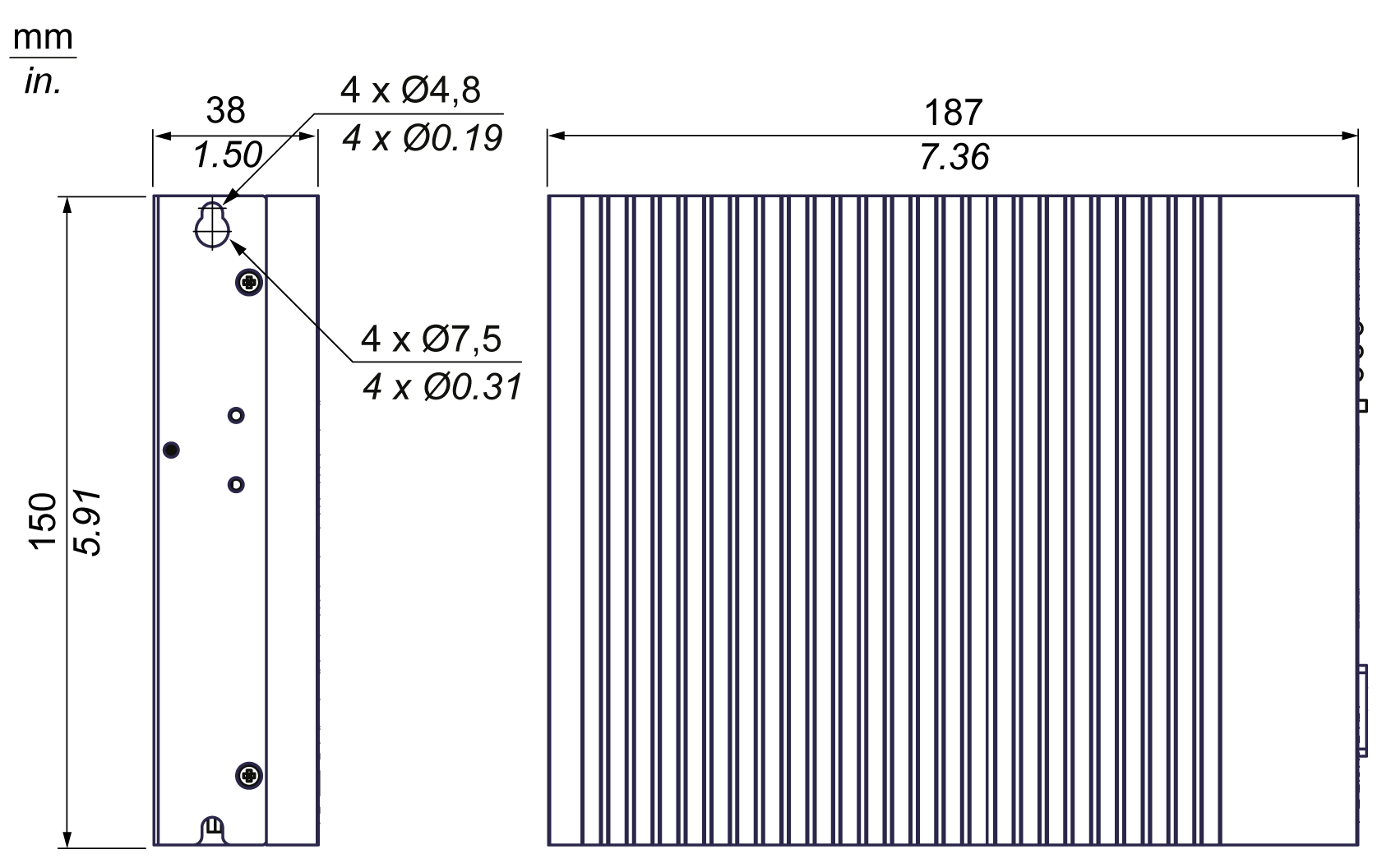

Dimensiones de Magelis Box iPC Optimized (HMIBMO Expandable)
En la tabla se indica la tolerancia general de las dimensiones:
|
Rango de mediciones nominales |
Tolerancia general según DIN ISO 2768 media |
|---|---|
|
Hasta 6 mm (hasta 0.236 in) |
±0,1 mm (±0.004 in) |
|
De 6 a 30 mm (de 0.236 a 1.181 in) |
±0,2 mm (±0.0078 in) |
|
De 30 a 80 mm (de 1.181 a 3.149 in) |
±0,25 mm (±0.0098 in) |
|
De 80 a 180 mm (de 3.149 a 7.08 in) |
±0,3 mm (±0.012 in) |
|
180...400 mm (7,08...15,747 in) |
±0,5 mm (±0,02 in) |
