El bus de TM7 es de direccionamiento automático y asigna un incremento automático de 1 empezando con el primer bloque de E/S después del módulo transmisor TM5SBET7. Por ejemplo, si la dirección del módulo transmisor es 6, al primer bloque de E/S de TM7 se le asignará automáticamente una dirección de 7.
NOTA: El bloque de distribución de alimentación de TM7 (PDB) no tiene una dirección física.

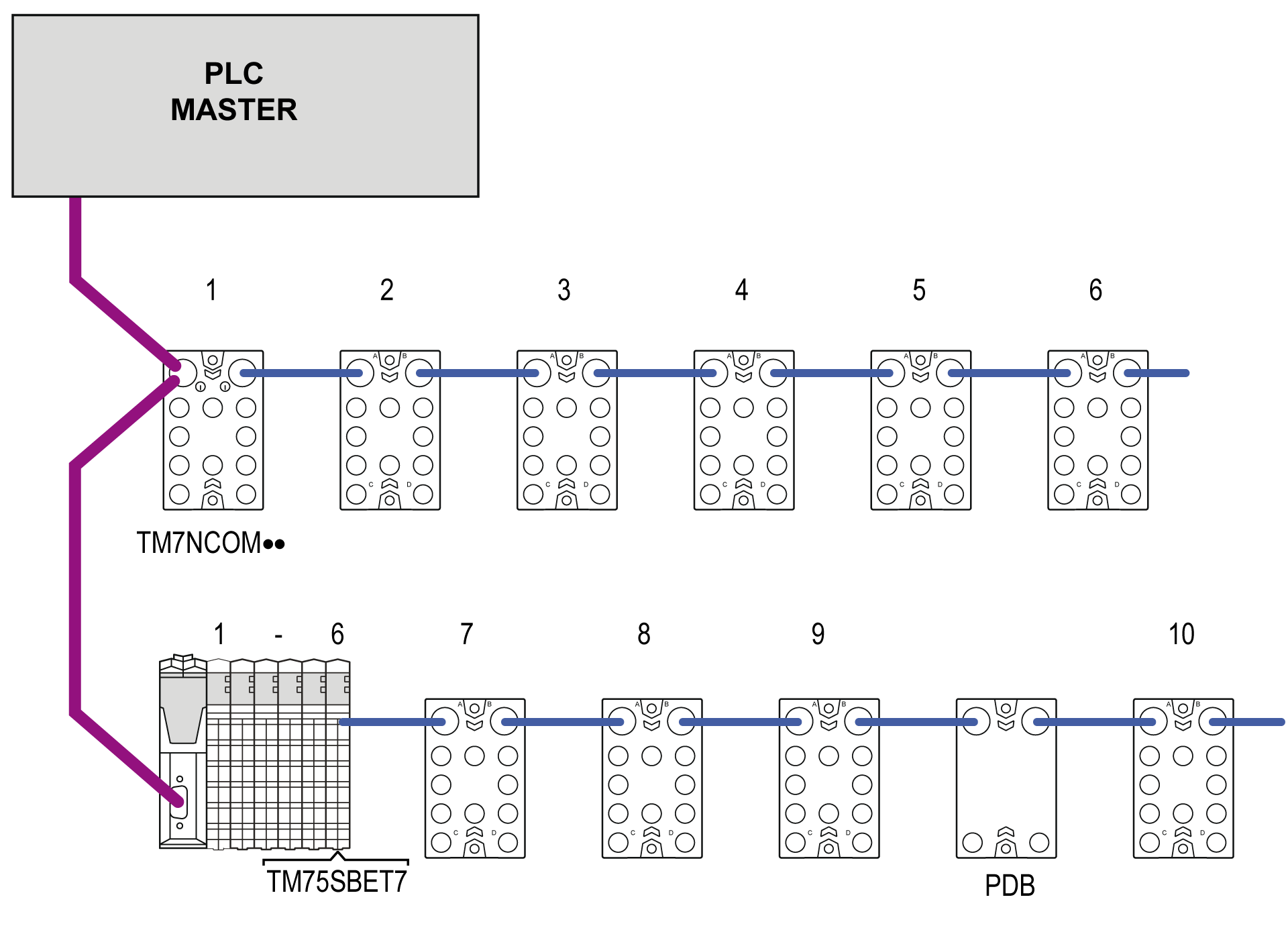

Un ejemplo de direccionamiento
En el ejemplo siguiente se ilustra el principio de direccionamiento del bus de TM7. Como se puede observar, el Sistema TM7 asigna automáticamente direcciones a los bloques de E/S de izquierda a derecha:
TM7NCOM•• Bloque de E/S de interfaz de bus de campo de TM7
TM5SBET7 Módulo transmisor
PDB Bloque de distribución de alimentación
