Módulo receptor:
oUn conector RJ45 para la comunicación
oBloque extraíble de terminales de fuente de alimentación de 24 V CC

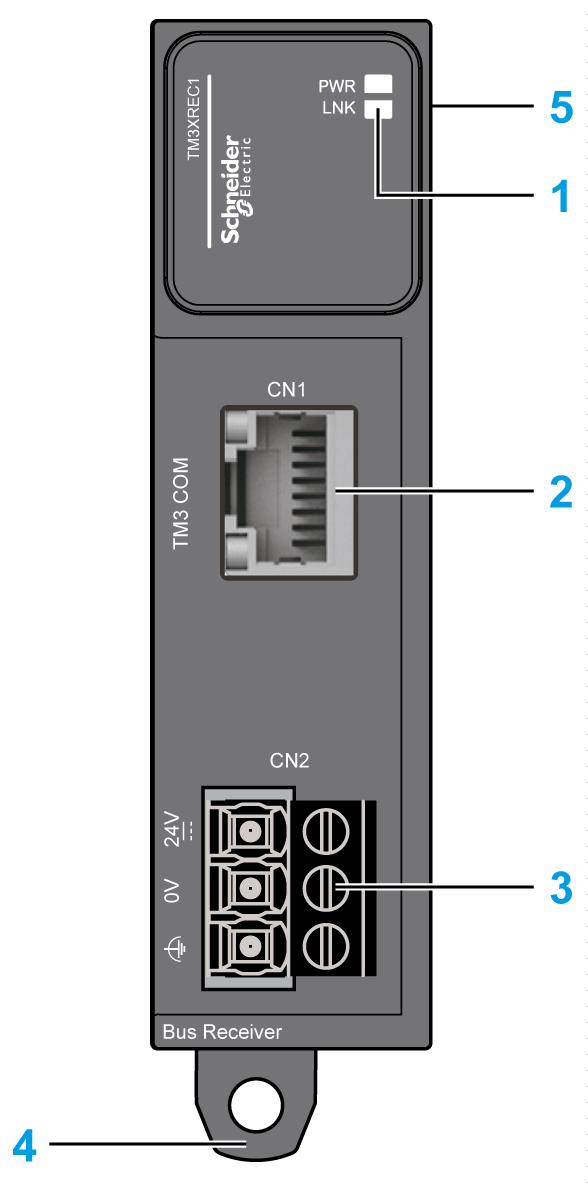

En las siguientes figuras se muestran los componentes del módulo de ampliación receptor TM3:
|
Etiqueta |
Elementos |
Consulte |
|---|---|---|
|
1 |
Indicadores LED para visualizar la actividad de conexión y el estado de la fuente de alimentación. |
– |
|
2 |
Puerto de bus TM3 |
– |
|
3 |
Bloque de terminales de tornillo de fuente de alimentación. |
|
|
4 |
Cierre de clip para segmentos DIN de 35 mm (1,38 pulg.). |
|
|
5 |
Conector de ampliación para bus de E/S (únicamente el lado derecho). |
– |
En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
Alimentación (PWR) |
Verde |
Activado |
La fuente de alimentación para el bus TM3 está disponible. |
|
Desactivado |
La fuente de alimentación para el bus TM3 no está disponible. |
||
|
Conexión (LNK) |
Verde |
Activado |
La señal de conexión/datos se detecta desde el transmisor. |
|
Desactivado |
No se ha detectado ninguna señal de conexión/datos desde el transmisor. |
