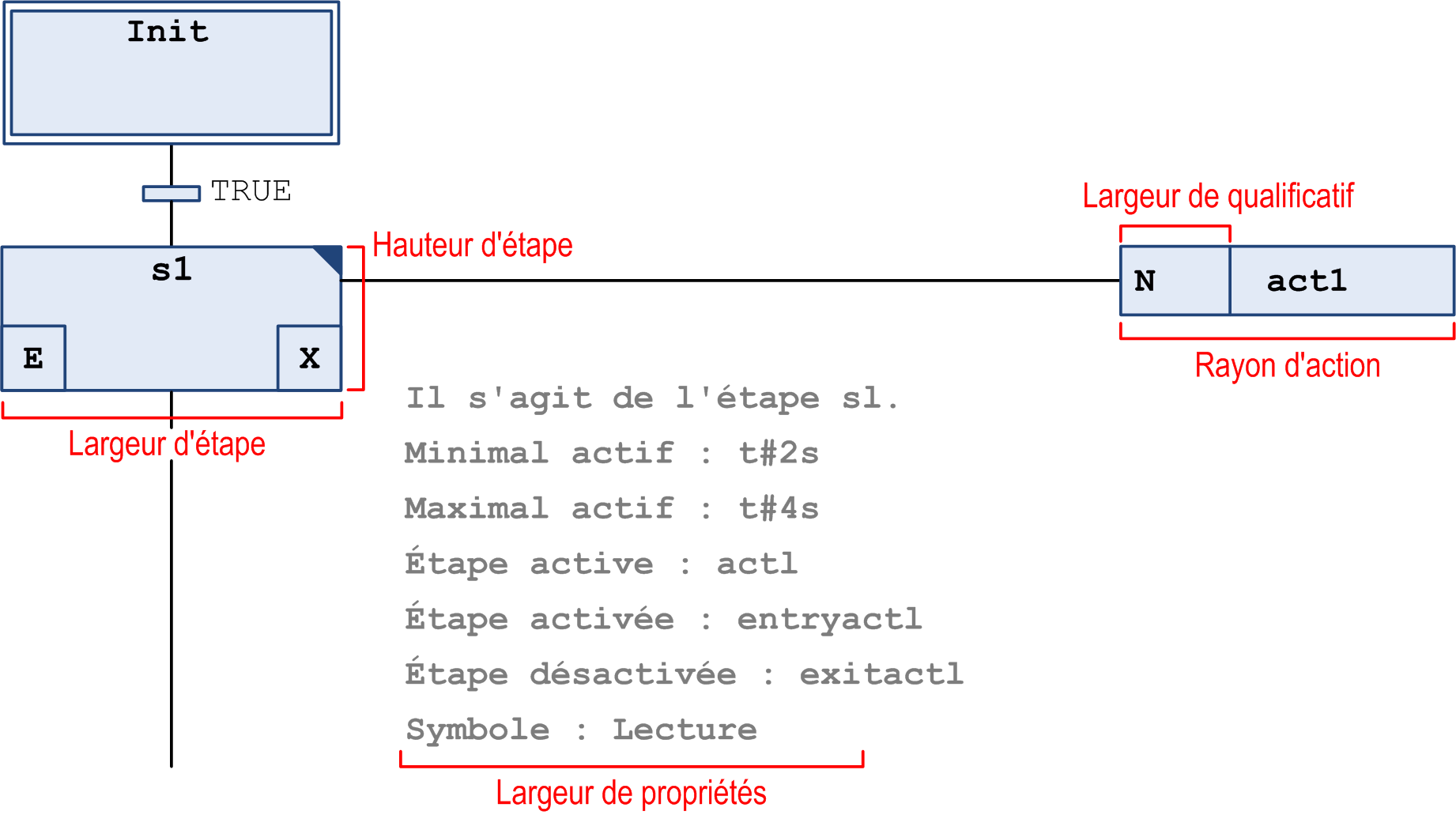

Hauteur d'étape

hauteur de l'étape élémentaire en unités de grille

Valeurs possibles : 1 à 100

Largeur d’étape

largeur de l'étape élémentaire en pixels, unités de grille

Valeurs possibles : 2 à 100

Rayon d'action

largeur d'affichage de l'étape élémentaire en unités de grille

Valeurs possibles : 2 à 100

Largeur de qualificatif

largeur d'affichage de qualificatif en unités de grille

Valeurs possibles : 2 à 100

Largeur de propriétés :

largeur d'affichage de propriété en unités de grille

Valeurs possibles : 2 à 100

Copier référence

Lorsque vous copiez l'étape les références aux objets d'action qui sont appelés par cette étape sont également copiés. L'étape source et la nouvelle étape appellent la même action.

Dupliquer implémentation

Les références aux objets d'action qui sont appelés par l'étape sont liées à cette étape. Lorsque vous copiez l'étape, de nouveaux objets d'action sont créés pour la nouvelle étape. L'implémentation est dupliquée.

Toujours demander

Lorsque vous insérez une action d'étape, vous êtes invité à préciser si les actions d'un élément d'étape doivent être dupliquées lors de la copie ou si la référence à l'action d'étape existante doit être utilisée.

NOTE : Si une étape contient déjà une action incorporée, les nouvelles actions insérées dans cette étape sont aussi incorporées. De la même manière, les nouvelles actions insérées ne sont pas incorporées lorsque l'étape contient déjà une action non incorporée. Dans ces cas, vous n'êtes pas invité à sélectionner le mode de duplication.

Afficher les objets d'action et de transition dans le navigateur

Si cette option est sélectionnée, les objets d'action et de transition qui sont incorporés dans le bloc SFC par une étape sont affichés en tant que noeud dans l'arborescence Applications.

Visibilité des propriétés

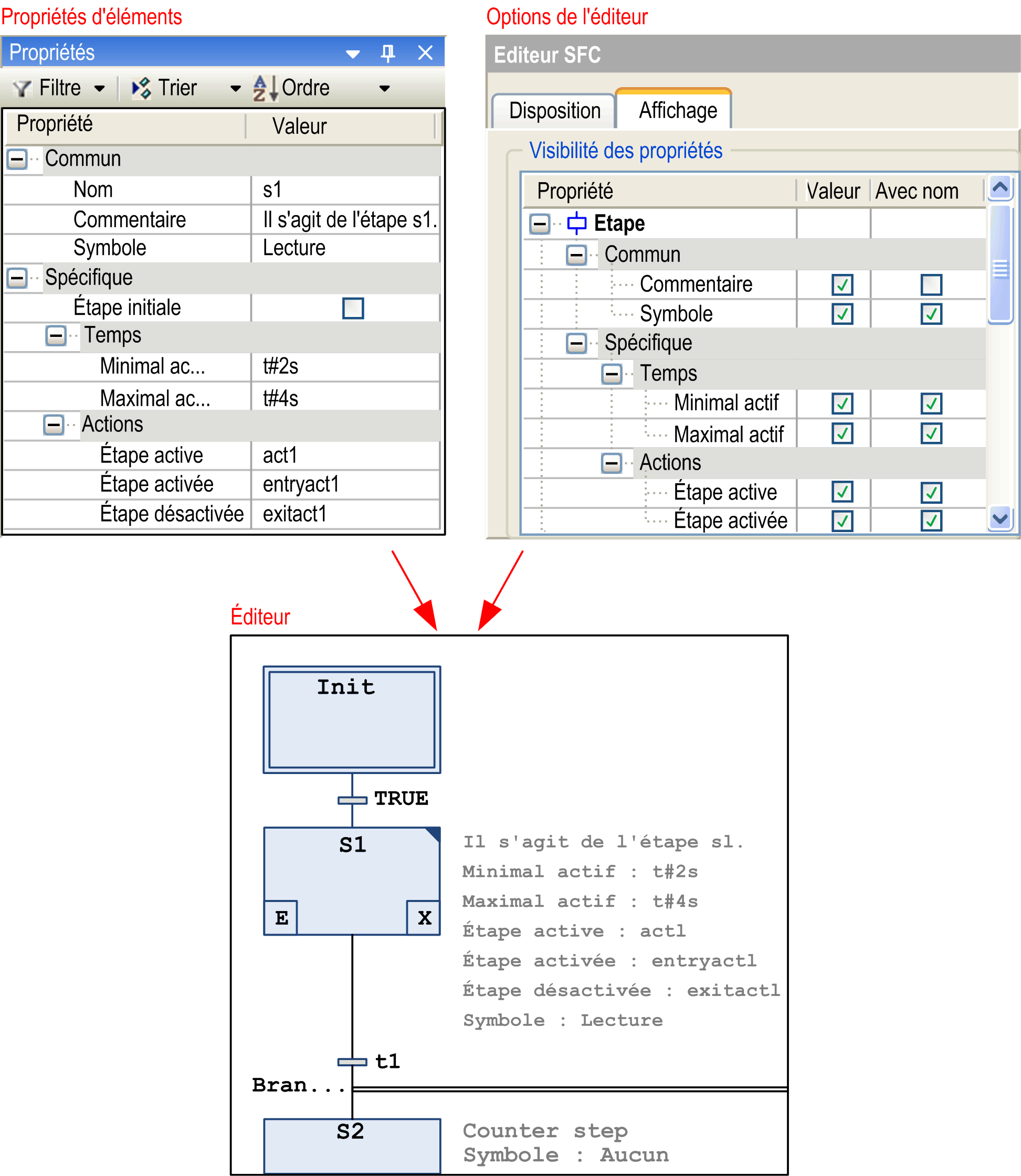

Ici, vous pouvez définir les Propriétés d'élément (attributs d'étape) qui doivent être affichée às côté d'un élément dans la vue de l'éditeur SFC : les propriétés Communes et les propriétés Spécifiquesde chaque type d'élément sont indiquées dans le tableau. Vous pouvez cocher la case du champ Valeur pour afficher la valeur de la propriété à droite de l'élément dans chaque objet SFC. Si, en outre, vous activez la case à cocher du champ Avec nom, la valeur sera précédée du nom de la propriété.

Connecté

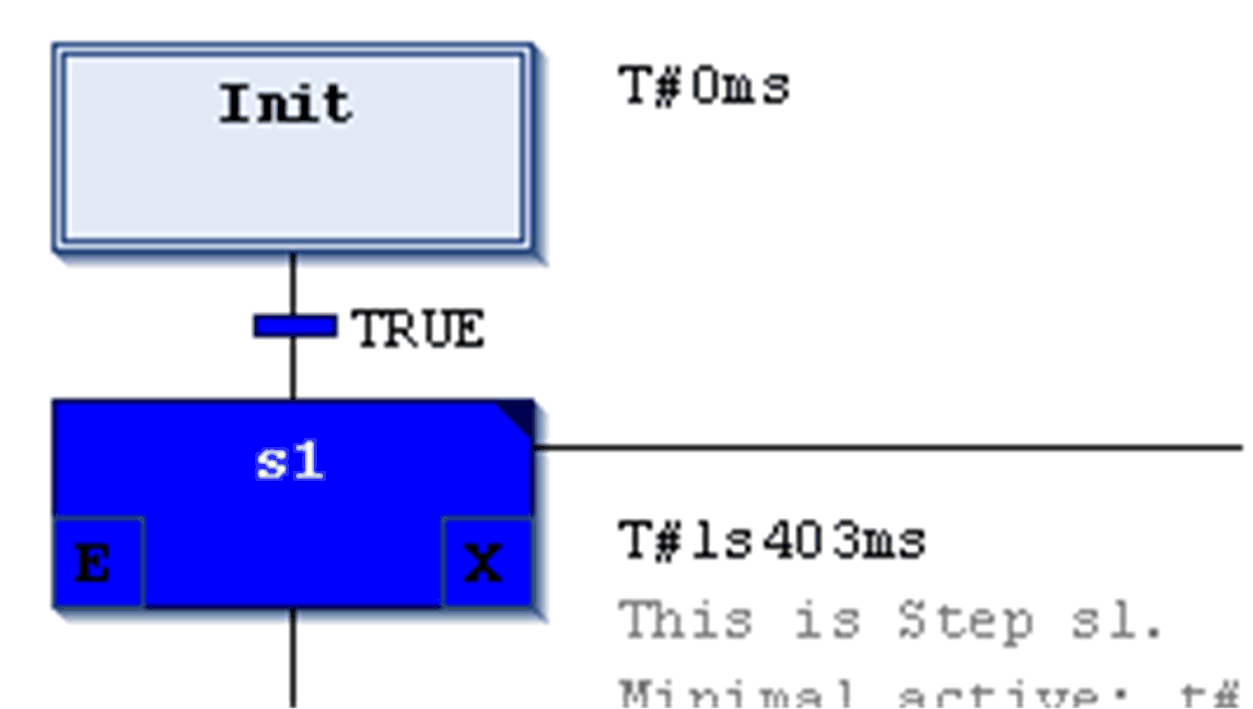

Si l'option Afficher le temps d’étape est activée, en mode en ligne, la durée de l'étape en cours s'affiche à droite de chaque étape élémentaire pour laquelle les propriétés temporelles sont définies.
