Il Modicon M241 Logic Controller dispone di uscite digitali integrate:
|
Codice prodotto |
Numero totale di uscite digitali |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Uscite transistor veloci che possono essere utilizzate come uscite PTO 100 kHz |
||||
Per maggiori informazioni, vedere Gestione delle uscite.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
LED di stato delle uscite transistor veloci
La seguente figura mostra i LED di stato per il controller TM241C••24• (i controller TM241C•40• sono simili con 40 LED):
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
0 - 9 |
Verde |
Acceso |
Il canale di uscita è attivato |
|
Spento |
Il canale di uscita è disattivato |
Caratteristiche delle uscite transistor veloci
La seguente tabella descrive le caratteristiche delle uscite transistor veloci del M241 Logic Controller:
|
Caratteristiche |
Valore |
|||
|---|---|---|---|---|
|
TM241C•••R |
TM241C•••T |
TM241C•••U |
||
|
Numero di uscite transistor veloci |
4 uscite (TR0 - TR3) |
4 uscite (Q0 - Q3) |
||
|
Numero di gruppi di canali |
1 linea comune per TR0 - TR3 |
1 linea comune per Q0 - Q3 |
||
|
Tipo di uscita |
Transistor |
|||
|
Tipo di logica |
Source |
Source |
Sink |
|
|
Tensione di uscita nominale |
24 Vdc |
|||
|
Campo tensione di uscita |
19,2 - 28,8 Vdc |
|||
|
Corrente di uscita nominale |
0,1 A quando configurato per una funzione veloce |
|||
|
0,5 A quando utilizzata come un'uscita standard |
||||
|
Corrente di dispersione |
Source |
≤ 0.3 mA |
||
|
Sink |
≤ 2 mA |
|||
|
Corrente d'uscita totale per gruppo |
2 A |
|||
|
Potenza massima della lampada a filamento |
2,4 W max |
|||
|
Declassamento |
Nessun declassamento |
|||
|
Tempo di accensione |
Max. 2 µs |
|||
|
Tempo di spegnimento |
Max. 2 µs |
|||
|
Protezione da cortocircuito |
Sì |
|||
|
Corrente di picco su uscita in cortocircuito |
1,3 A max |
|||
|
Riarmo automatico dopo un cortocircuito o un sovraccarico |
Sì, 12 s |
|||
|
Protezione da polarità inversa |
Sì |
|||
|
Tensione di blocco |
Tipico 39 Vdc +/- 1 Vdc |
|||
|
Frequenza di uscita max. |
PTO |
100 kHz |
||
|
PWM |
20 kHz |
|||
|
Passo frequenza di lavoro PWM |
0,1% a 20 Hz - 1 kHz |
|||
|
Campo della frequenza di lavoro |
1 - 99 % |
|||
|
Isolamento |
Tra uscita e logica interna |
500 Vac |
||
|
Tra gruppi di canali |
500 Vac |
|||
|
Tipo di collegamento |
Morsettiera a vite rimovibile |
|||
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|||
|
Cavo |
Tipo |
Schermato, incluso alimentatore 24 Vdc |
||
|
Lunghezza |
Max. 3 m (9,84 ft) |
|||
Fare riferimento a Rimozione della morsettiera.
Schemi di cablaggio per uscite transistor Fast TM241C••24R / TM241C•40R

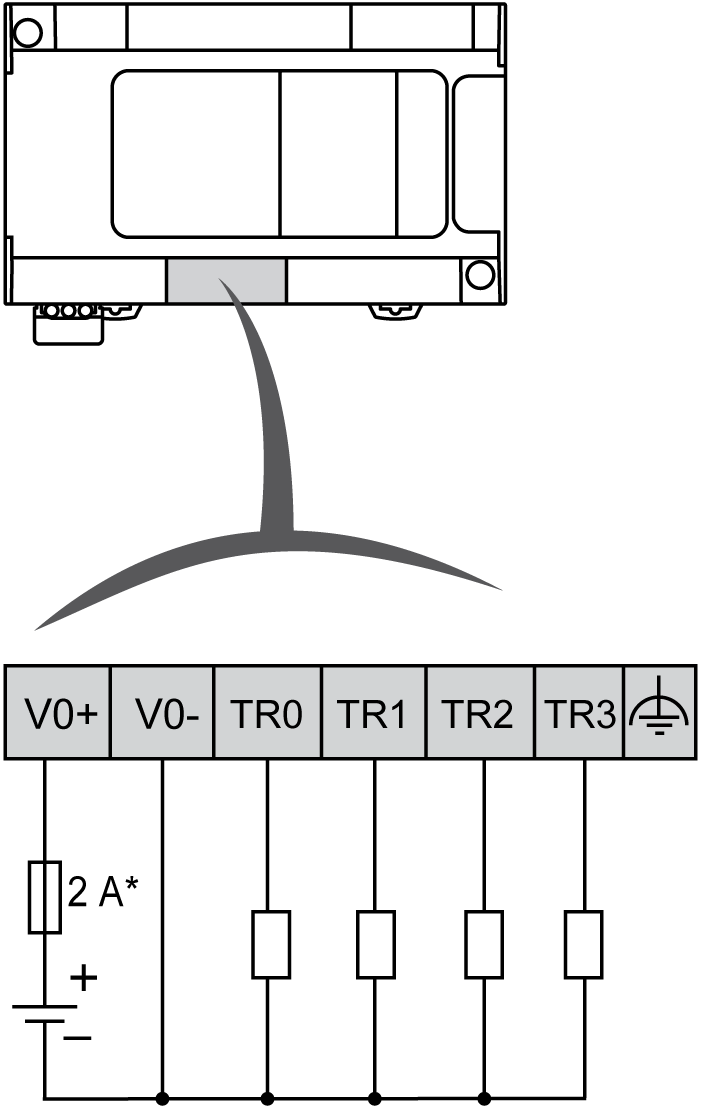

La seguente figura mostra il collegamento delle uscite transistor veloci:
* Fusibile da 2 A ad azione rapida

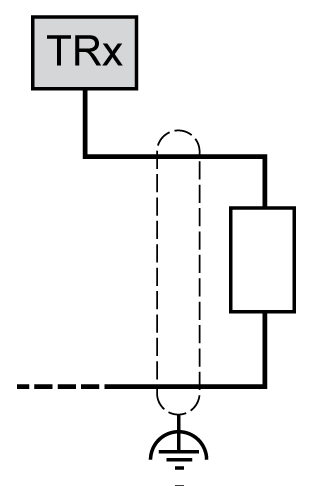

Cablaggio delle uscite veloci per TR0 - TR3:
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Schemi di cablaggio per uscite transistor Fast TM241C••••T

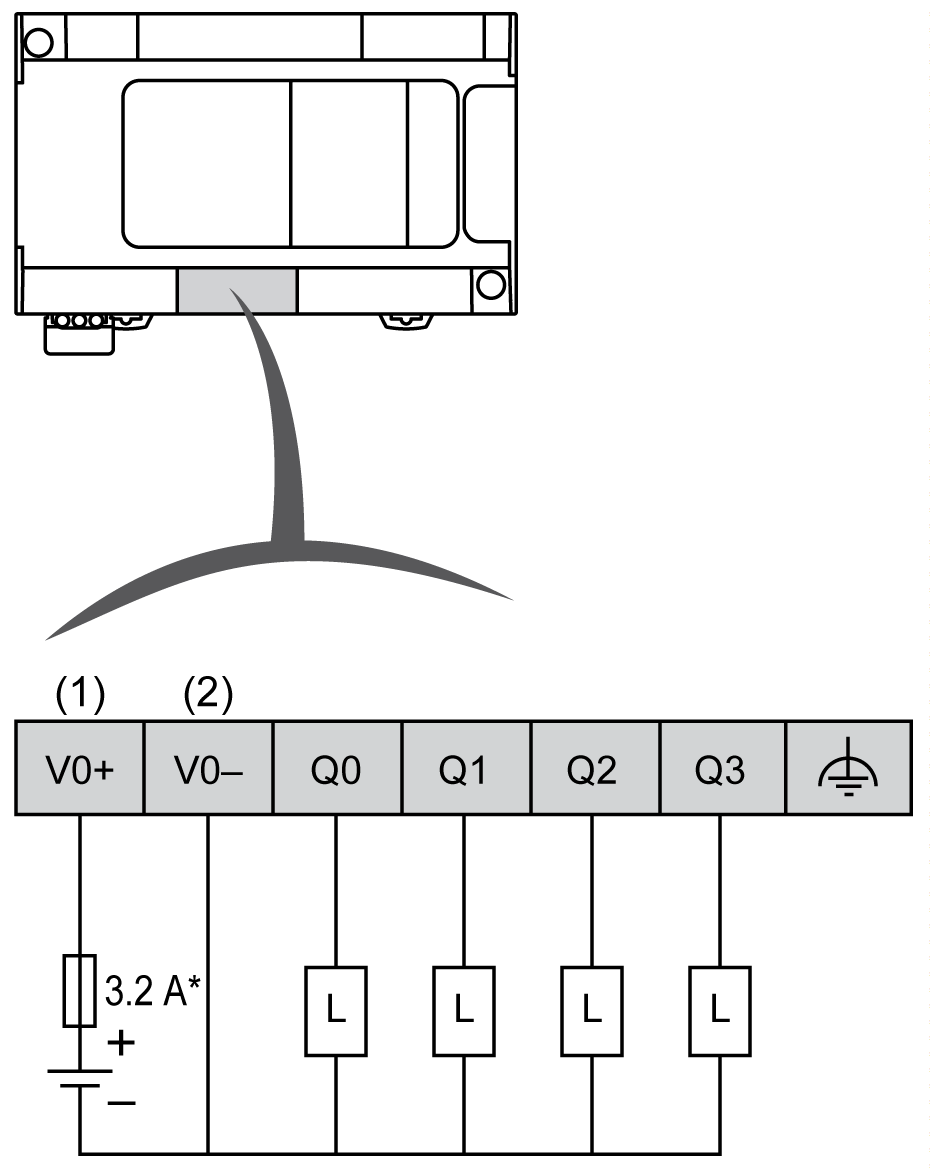

La seguente figura mostra il collegamento delle uscite transistor veloci:
* Fusibile tipo T
(1) I morsetti V0+, V1+, V2+ e V3+ non sono collegati internamente.
(2) I morsetti V0-, V1-, V2- e V3- non sono collegati internamente.

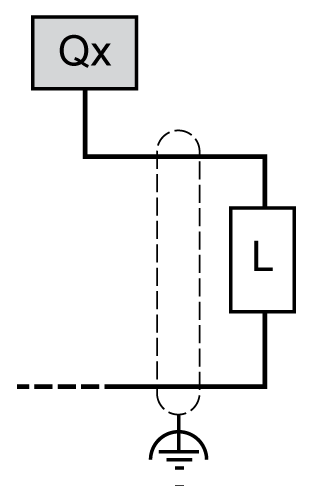

Cablaggio delle uscite veloci per Q0 - Q3:
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Schemi di cablaggio per uscite transistor Fast TM241C••••U

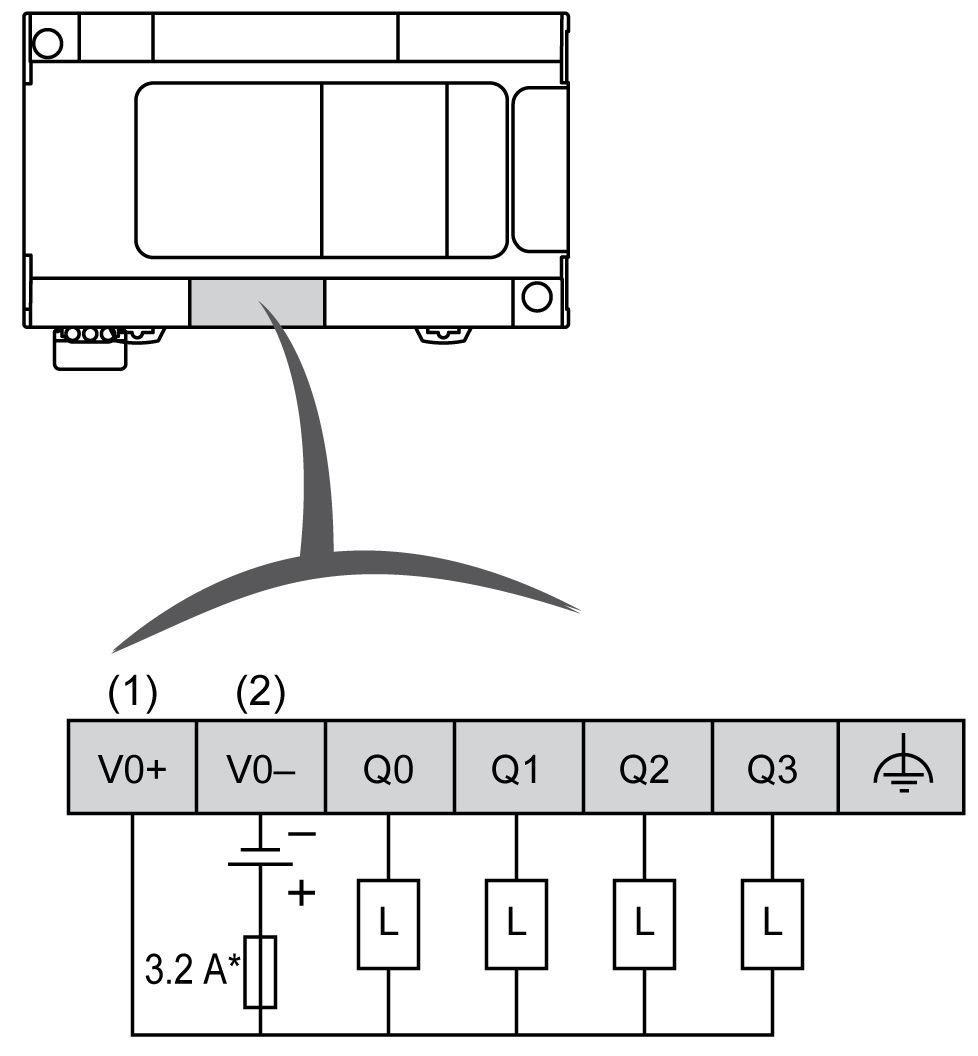

La seguente figura mostra il collegamento delle uscite transistor veloci:
* Fusibile tipo T
(1) I morsetti V0+, V1+, V2+ e V3+ non sono collegati internamente.
(2) I morsetti V0-, V1-, V2- e V3- non sono collegati internamente.
Cablaggio delle uscite veloci per Q0 - Q3:
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
