Get_Attribute_All：获取某个对象的属性

功能块描述

本功能用于返回某一对象的所有属性的内容。

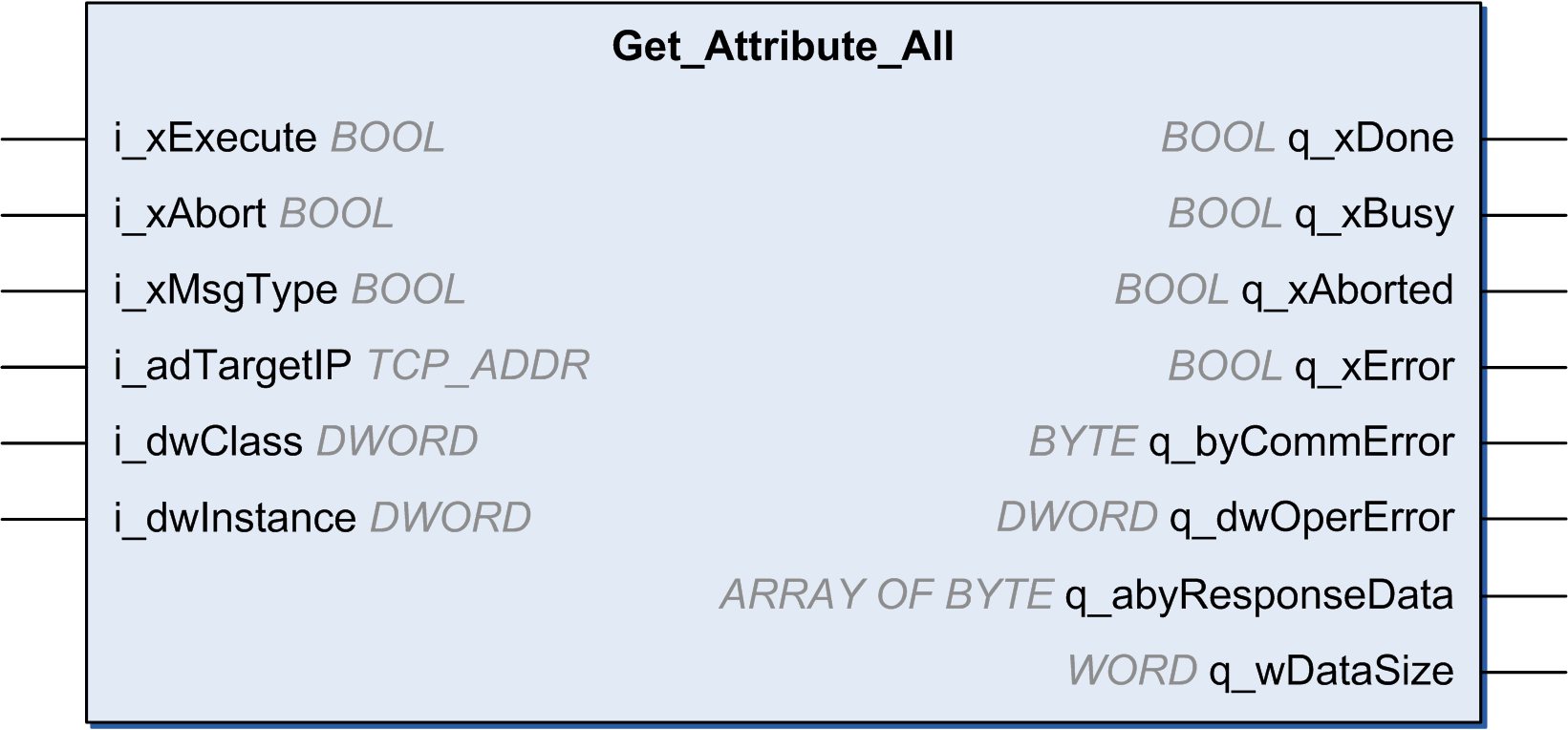

图形表示形式


输入

下表介绍了输入变量：

输入	数据类型	注释
i_xExecute	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。输入 Execute 的上升沿可启动功能块。功能块持续执行，且输出 Busy 设置为 TRUE。 oFALSE：如果 Enable 被设置为 FALSE，输出 Done、Error 或 CommandAborted 将被设置为 TRUE 并持续一个周期。 oTRUE：如果 Enable 被设置为 FALSE，输出 Done、Error 或 CommandAborted 仍将被设置为 TRUE。
i_xAbort	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被另一个功能块所中止。
i_xMsgType	BOOL	oFALSE：UCCM oTRUE：已连接（3 类）消息
i_adTargetIP	TCP_ADDR	目标的 IP 地址。
i_dwClass	DWORD	目标类。参见如何在设备文档中查找对象信息。如果类不是请求的一部分，则它必须为 0xFFFFFFFF。
i_dwInstance	DWORD	目标实例。参见如何在设备文档中查找对象信息。如果目标是类实例，则它可以为 0。如果实例不是请求的一部分，则它必须为 0xFFFFFFFF。

输出

下表描述了输出变量：

输出	数据类型	注释
q_xDone	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。 oFALSE：执行尚未启动，或者已检出错误。 oTRUE：无检出错误时执行终止。
q_xBusy	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。 oFALSE：功能块不处于正被执行状态。 oTRUE：功能块正在执行中。
q_xAborted	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。 oFALSE：执行尚未中止。 oTRUE：执行已被 Abort 输入所中止。
q_xError	BOOL	值范围：FALSE，TRUE。缺省值: FALSE。 oFALSE：功能块的执行正在进行中，尚未检出错误。 oTRUE：已在执行功能块时检出错误。
q_byCommError	BYTE	给出与检出错误有关的信息。
q_dwOperError	DWORD	给出与检出错误有关的信息。
q_abyResponseData	ARRAY OF BYTE 0…MAX_EIP_REQUEST_DATA_SIZE	成功时的响应数据。¹
q_wDataSize	WORD	以字节数量表示的响应数据的大小。
¹ Get_Attribute_All 功能会根据 ODVA 规范返回一个格式化缓冲区。请参阅 CIP Get_Attribute_All 响应。
