诊断：Web 服务器

概述

控制器的 Web 服务器具有一个诊断选项卡。

在该选项卡中，您可以访问工业以太网诊断页面：

以太网页面

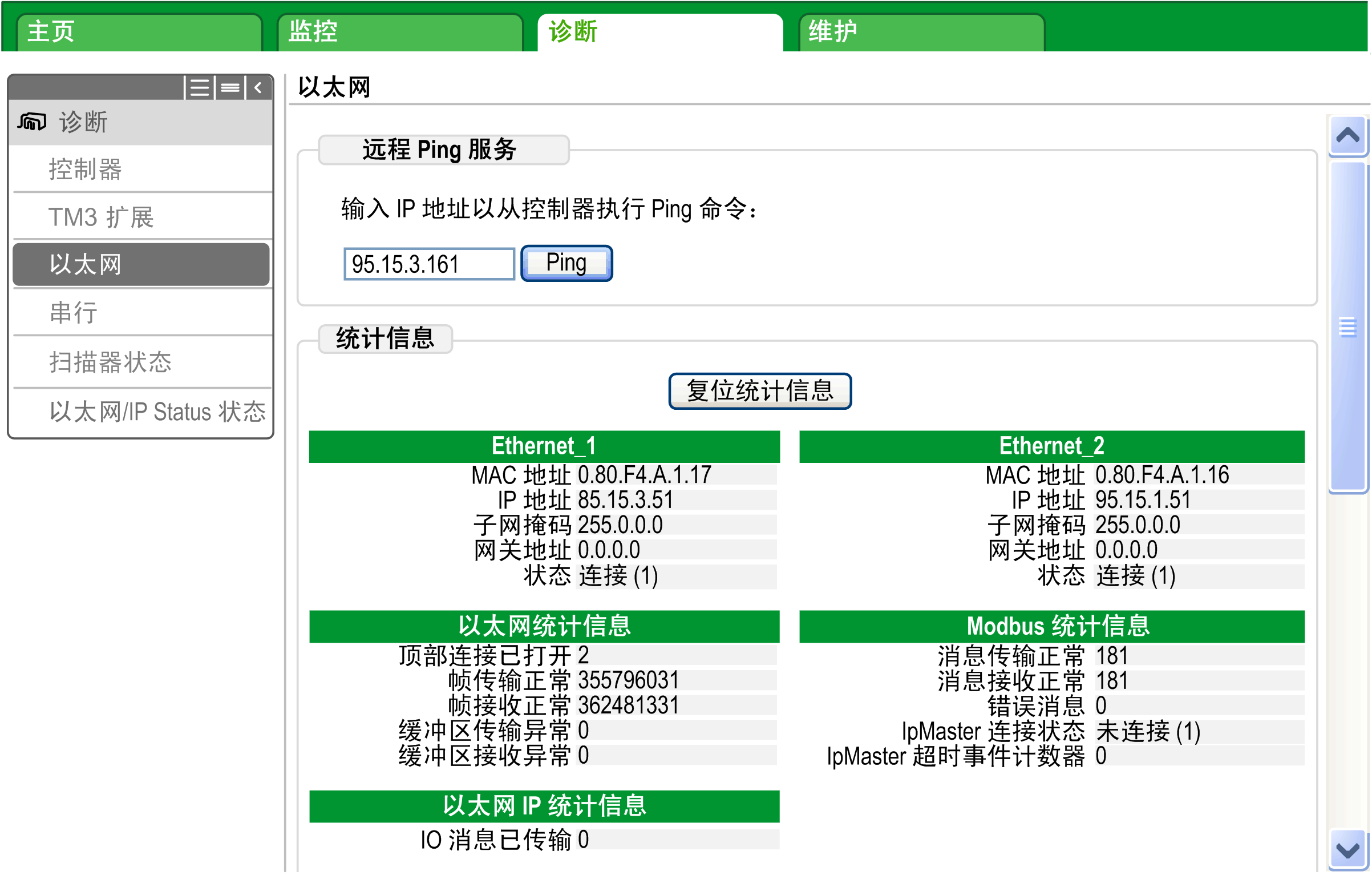

单击以太网可显示控制器的以太网信息并允许您使用特定的 IP 地址测试通讯：

下表介绍了以太网页面上的 Ping 测试结果：

图标	含义
	通讯测试已成功。
	控制器无法与所定义的 IP 地址进行通讯。

Modbus TCP 状态页面

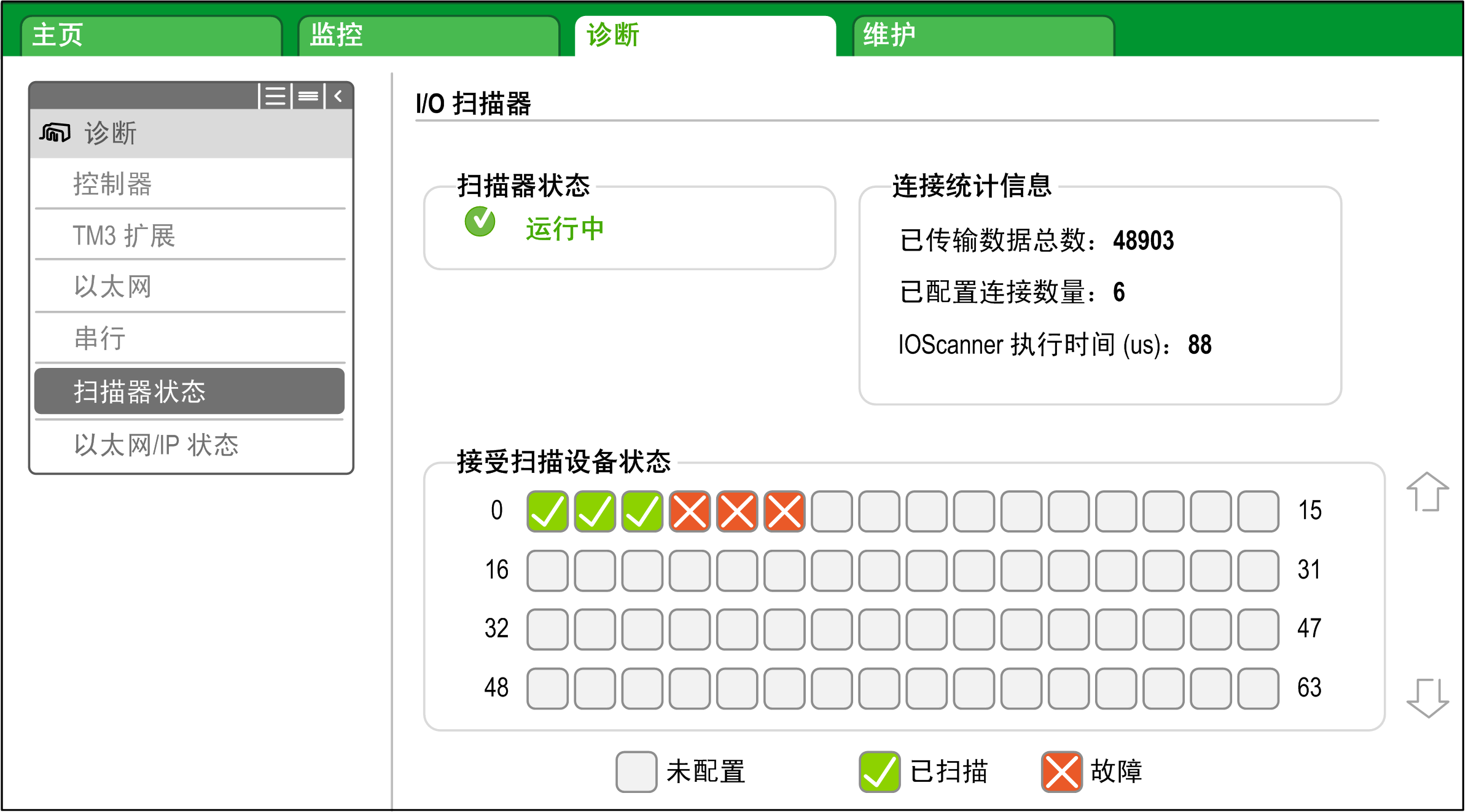

单击扫描器状态可显示 Modbus TCP IOScanner 状态（空闲、已停止、操作中）以及最多 64 个 Modbus TCP 从站设备的运行状况位：

0 至 63 与通道 ID 相对应。

下表介绍了扫描器状态页面上列出的各个通道的状态：

运行状况位值	含义	扫描器状态
1	请求和回复正在按时进行中。	OPERATIONAL
0	检测到错误，通讯已关闭。	OPERATIONAL
–	此 ID 与配置的通道不对应。	OPERATIONAL
0	通讯已关闭。	已停止

注意：单击任何图标可打开设备 Web 服务器（如有）。若要访问该 Web 服务器，计算机必须有能力与设备进行通讯。有关详细信息，请参阅 PC 路由。
