诊断：EcoStruxure Machine Expert 在线模式

概述

当处于在线模式时，您可以使用以下方法监控 EcoStruxure Machine Expert 中的协议管理器：

o设备树中的图标

o协议管理器和设备的状态选项卡

oModbus TCP IOScanner 的协议管理器的设备的 IOScanner I/O 映射选项卡。

o设备的 I/O 映射选项卡

o协议管理器资源选项卡

设备树

协议管理器和设备的通讯状态以图标形式显示在设备树中：

图标	含义
	与设备的通讯正常。注意：协议管理器显示始终带有此图标。
	控制器无法与设备进行通讯。注意：当协议管理器为 STOPPED 时，所有设备都显示此图标。

图标

含义

与设备的通讯正常。

注意：协议管理器显示始终带有此图标。

控制器无法与设备进行通讯。

注意：当协议管理器为 STOPPED 时，所有设备都显示此图标。

协议管理器 I/O 映射

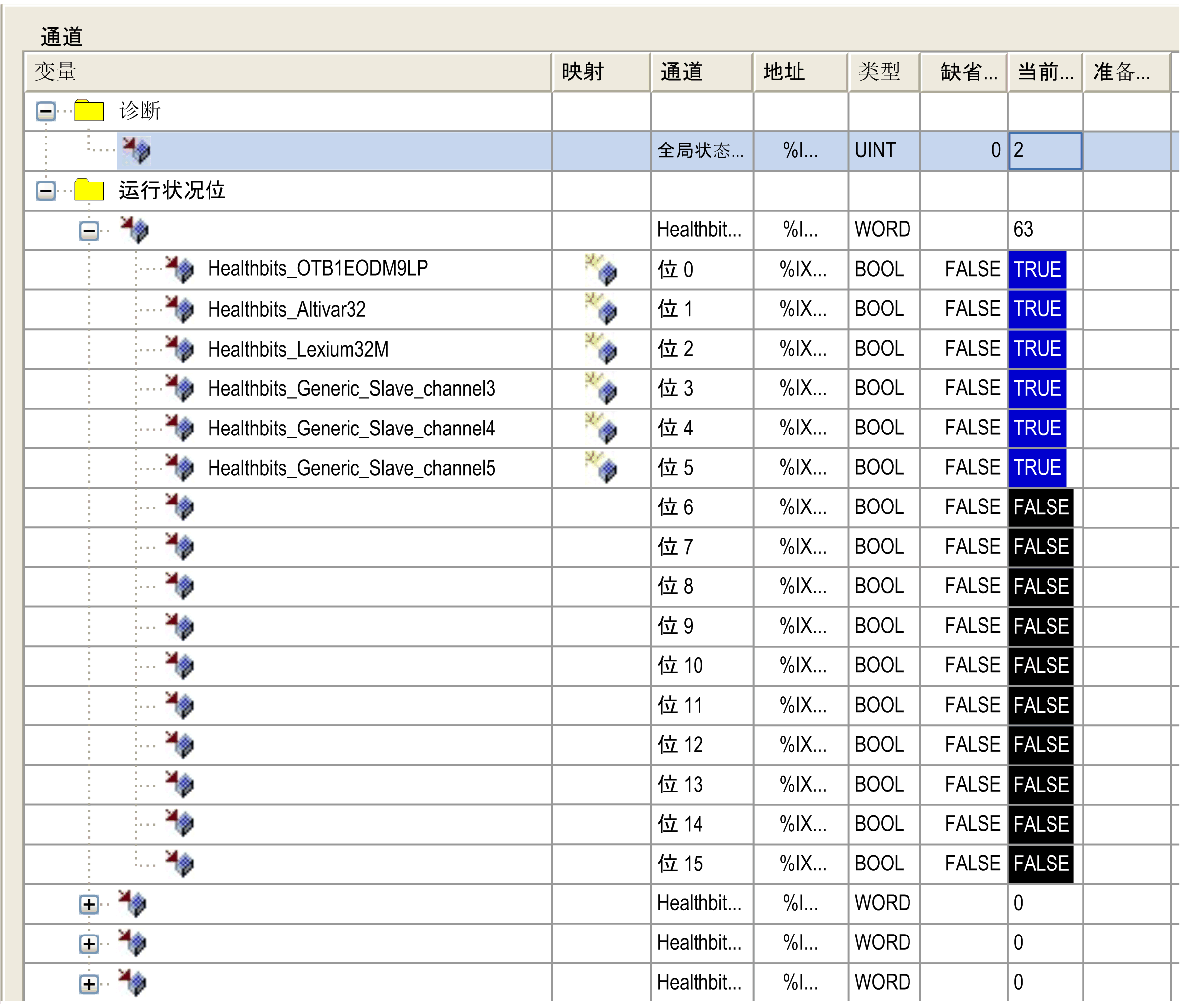

协议管理器的 IOScanner I/O 映射选项卡使您能够监控 Modbus TCP IOScanner 状态以及 Modbus TCP 从站设备的运行状况位：

列		用途	注释
变量	诊断	为全局扫描器状态变量分配一个名称。	-
变量	Healthbits	为每个运行状况位分配一个名称。例如，使用关联的设备名称来命名运行状况位。	将运行状况位分组成 4 个子文件夹，其中每个子文件夹均为 16 位。
地址		检索每个变量的地址。	在更改配置时可以修改地址。
当前值		监控 Modbus TCP 设备	对于布尔值（运行状况位）： oTRUE = 1 oFALSE = 0

从站设备映射

工业以太网设备具有一个包含了其 I/O 的 I/O 映射选项卡。

注意：通用 TCP/UDP 则没有 I/O 映射选项卡；

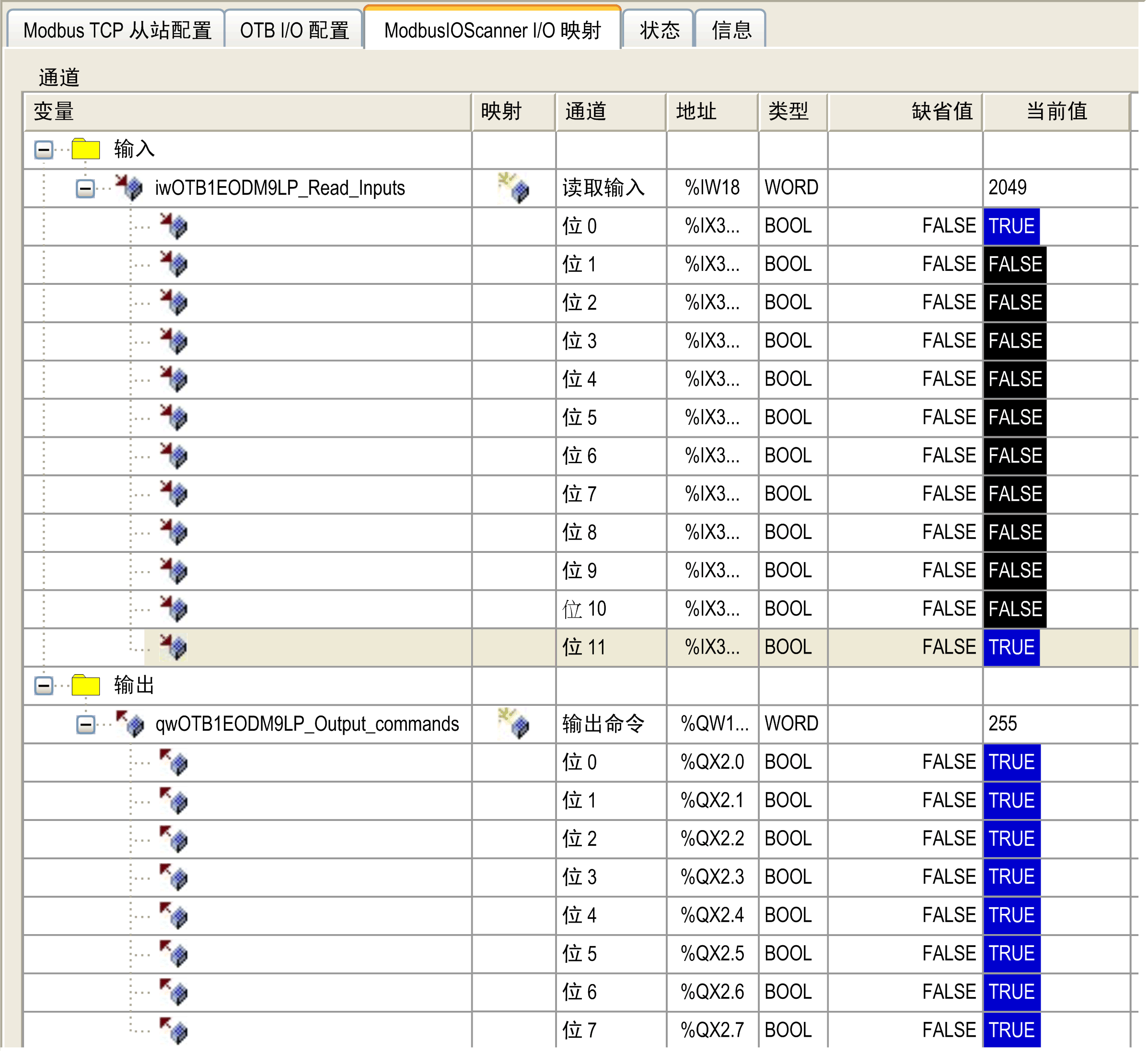

下图显示了 Advantys OTB 从站设备的 I/O 映射选项卡示例：
