本文档介绍了在 EcoStruxure Machine Expert中使用 TeSys™ island 创建项目以及使用 EtherNet/IP 或 Modbus TCP 协议创建逻辑/运动控制器所需的步骤。
o将 TeSys™ island集成到 EcoStruxure Machine Expert 项目中。
o通过 EcoStruxure Machine Expert访问 TeSys™ island DTM（设备类型管理器），以便使用 avatars 配置 TeSys™ island 模块和过程。
o使用 EcoStruxure Machine Expert中可用的 TeSys island 库的功能块来开发应用程序并控制 avatar 模块、
如要经由 EtherNet/IP或 Modbus TCP 进行通讯，需要使用以下组件：
|
组件 |
型号和版本 |
|---|---|
|
软件 |
EcoStruxure Machine ExpertV1.1 或更高版本 |
|
控制器 |
o支持 EtherNet/IP和 Modbus TCP/IP 的 TM241CE••• 逻辑控制器 o支持 EtherNet/IP和 Modbus TCP/IP 的 TM251MESE 逻辑控制器 oTM262L10/20逻辑控制器 oTM262M15/25/35运动控制器 |

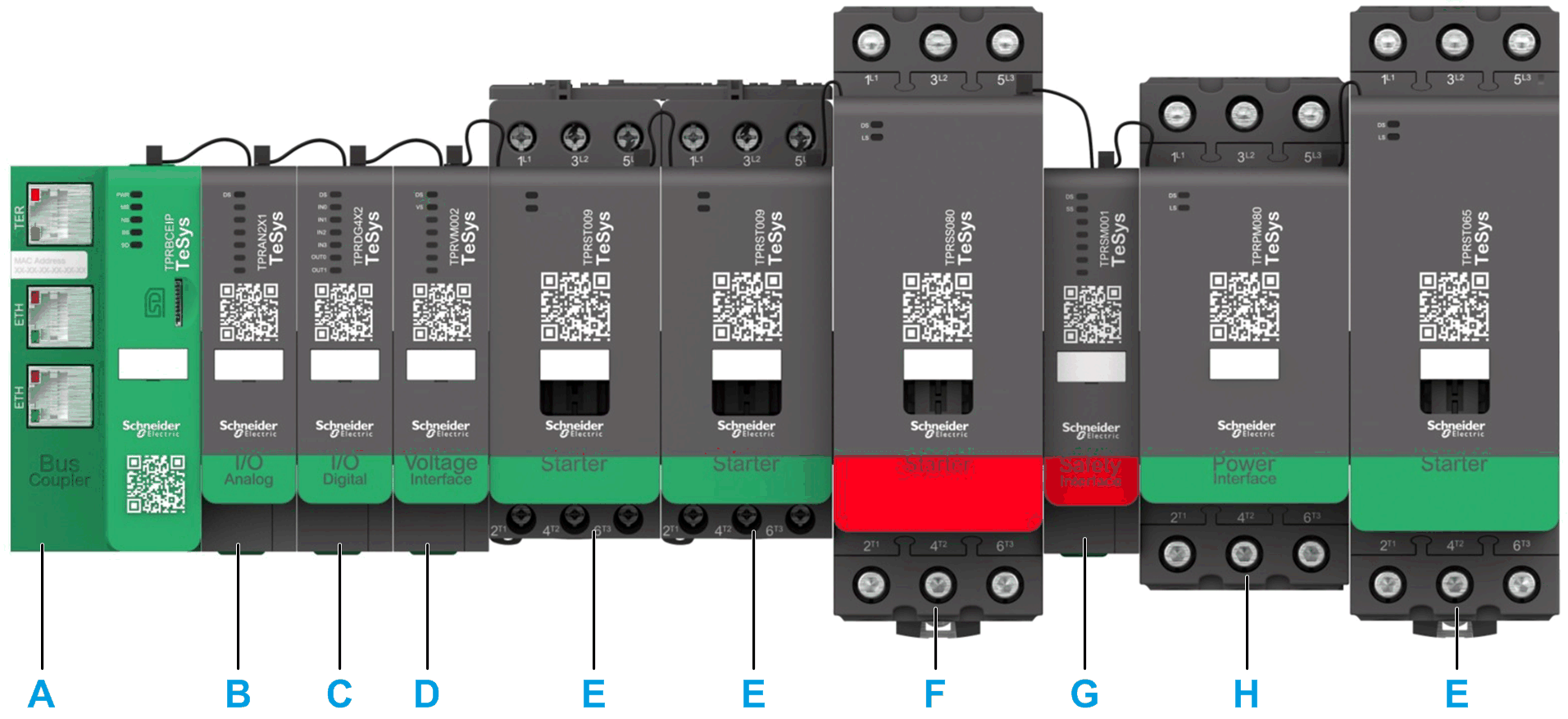

TeSys™ island描述了一种开放型模块化分布式输入/输出系统，该系统包含安置在 DIN 导轨背板上的不同模块：
A 总线耦合器
B 模拟量输入/输出模块
C 数字量输入/输出模块
D 电压接口模块
E 标准启动器
F 安全相关启动器
G 安全相关接口模块
H 电源接口模块
整个TeSys™ island共同作为现场总线网络中的一个节点。总线耦合器是核心模块，实现经由带状电缆与 TeSys™ island模块进行内部通讯以及经由 EtherNet/IP 或Modbus TCP 进行外部通讯。有关详细信息，请参阅 TeSysTM阀岛系统指南。
此总线耦合器作为 TeSys™ island通讯节点在 EcoStruxure Machine Expert 项目中的集成将在下一个主题将 TeSys™ island 集成到 EcoStruxure Machine Expert 项目中中介绍。
