CFC 编辑器是一个图形编辑器，可用于以连续功能图 (CFC) 编程语言进行编程，该编程语言为 IEC 61131-3 编程语言的扩展。在您将新的程序组织单元 (POU) 对象添加至项目时选择语言。对于大型项目，可考虑使用页面定向的版本。

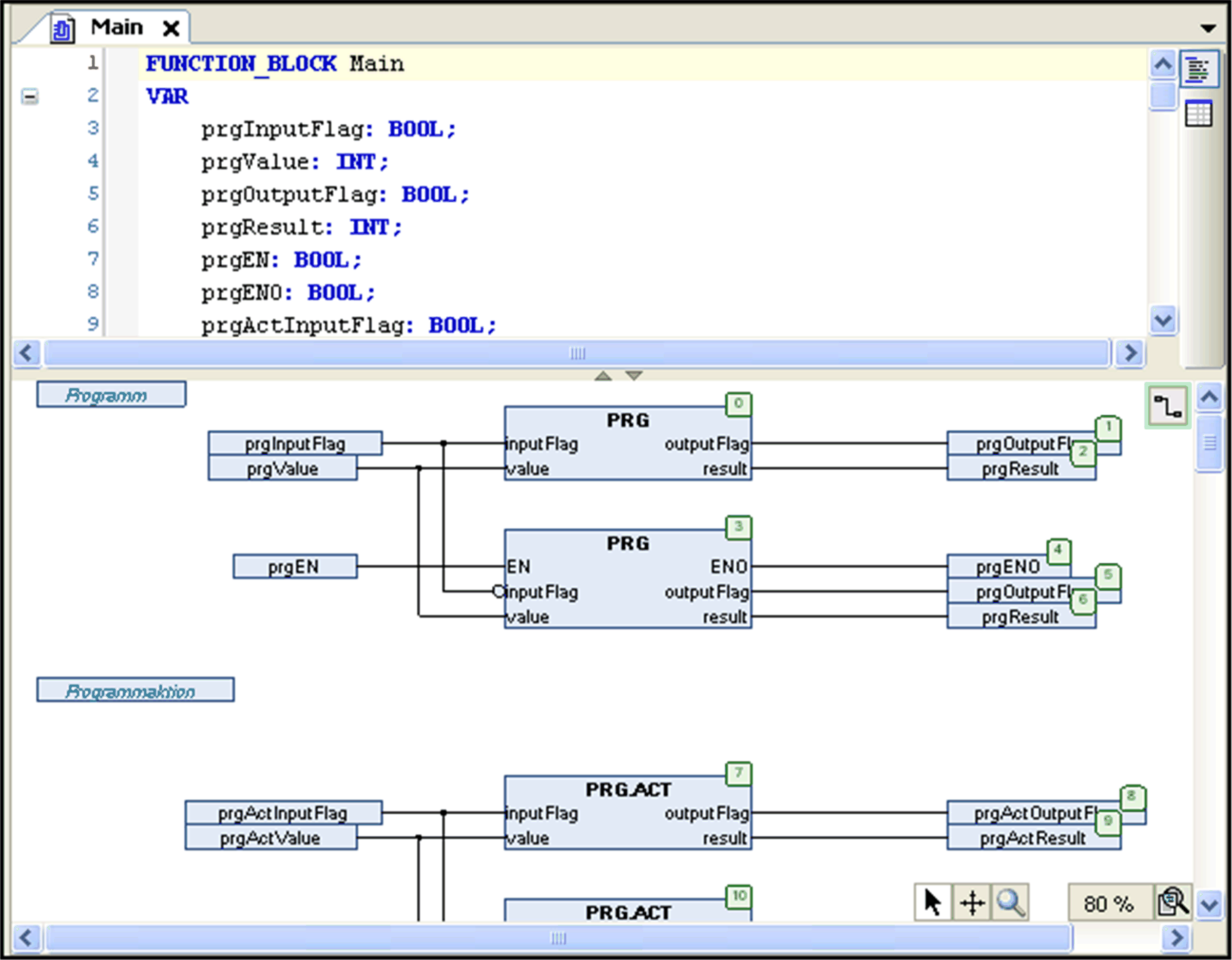

可在窗口的下半部分中使用编辑器，该编辑器在打开 CFC POU 对象时打开。该窗口在其上半部分还具有声明编辑器。
CFC 编辑器
与 FBD/LD 编辑器相比，CFC 编辑器可自由定位元素，由此允许直接插入反馈路径。处理顺序由列表确定，该列表中包含所有当前插入的元素，并且可修改该列表。
在工具箱中有以下元素可使用，并且可通过拖放操作插入：
o运算块（操作符、功能、功能块和程序）
o输入的上升沿递增
o输出
o跳转
o标签
o返回
o合成器
o选择器
o连接标志
o注释
您可通过用鼠标拖动线条来连接元素的输入和输出引脚。将自动创建连接线的路径，并且将采用最短的路线。一旦元素移动，即会自动调整连接线。有关更多信息，请参阅插入和排布元素的说明。对于复杂的图表，您可使用连接标志而非线条。您也可考虑修改路线的可能性。
有时元素的位置可能涵盖已确定路线的连接。这些冲突将用红色线条指示。如果在图表中有任何冲突，编辑器视图右上角的按钮将具有红色轮廓：
。要逐步编辑冲突，可单击该按钮并执行命令 Show next collision。然后将选择下个找到的相关连接。
对于复杂的图表，您可使用连接标志而非线条。您也可能希望使用 CFC 编辑器的页面定向版本。
缩放功能可让您更改编辑器窗口的尺寸：使用窗口右下角的
按钮并在列出的缩放系数之间选择。您也可选择条目 ... 来打开对话框，在其中您可键入任何系数。
您可从上下文菜单或在 CFC 编辑器激活后立即可用的 CFC 菜单中调用可在 CFC 编辑器中使用的命令。
