功能块

FB_SntpClient

概述

类型：	功能块
适用的版本：	V1.0.7.0

任务

FB_SntpClient 功能块提供 SNTP 客户端功能。

功能描述

FB_SntpClient 功能块是 SNTP 通讯的用户接口。

功能块需要处于启用状态并且为执行请求做好了准备。开始执行请求时，使用来自输入的信息生成包含时间请求的 SNTP 报文。利用 UDP 将报文发送到单个服务器。

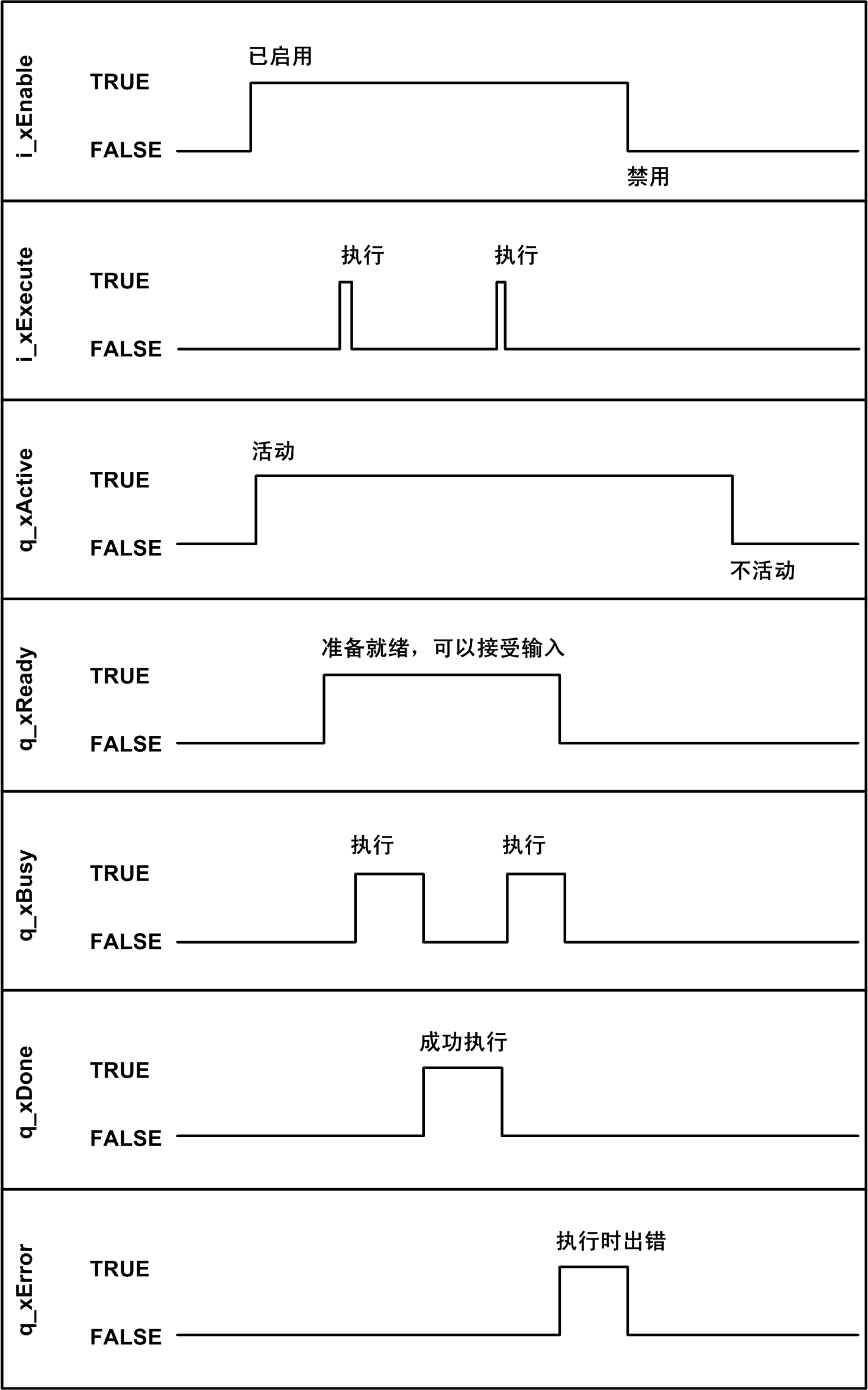

功能块等待来自服务器的响应、处理这个响应并在输出 q_stTimeResponse 处呈现所接收的信息。只要功能块正在执行请求，输出 q_xBusy 便被设置为 TRUE，并且 q_etResult 会显示操作状态。输出 q_xDone 指示成功执行，q_xError 显示在执行期间功能块是否检测到任何问题，其中 q_etResult 和 q_sResultMsg 显示与所检测到的错误的性质和原因有关的信息。如果检测到错误，则需要通过禁用并再次启用的方式复位功能块。

根据输入 i_xSyncRtc，使用计算值来将控制器的 RTC 设置为已从服务器接收的值（包含利用输入 i_diTimeZone 定义的偏移）。UTC 同步的最大精确度可达到 1 秒。

注意：此功能块不考虑夏令时。您必须在应用程序中进行相应设置。另请参阅 RTC Control / Timezone / Daylight Saving Time Example Guide 文档。

输入 i_uiMaxRtcOffset 可用作真实性检查，以用于在设置控制器的 RTC 之前验证来自服务器的结果。

注意：在对控制器的 RTC 进行设置之后，会在控制器日志文件中生成相应条目。因此，为保证自动调整，每天使用该功能的次数不要超过一次。

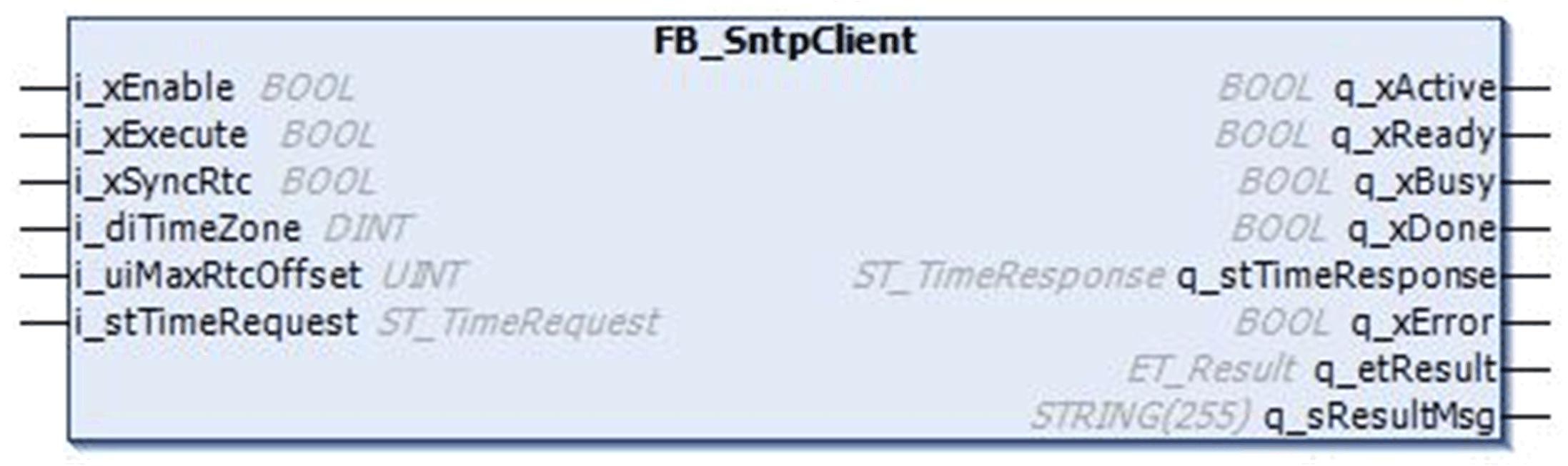

接口

输入	数据类型	描述
i_xEnable	BOOL	功能块的激活与初始化。
i_xExecute	BOOL	利用输入 iq_stTimeRequest 指定的请求在此输入的上升沿时执行。
i_xSyncRtc	BOOL	如果此输入设置为 TRUE，则会在从 (S)NTP 时间服务器接收到响应之后，自动设置控制器的 RTC。缺省值：FALSE 注意：在对控制器的 RTC 进行设置之后，会在控制器日志文件中生成相应条目。因此，为保证自动调整，每天使用该功能的次数不要超过一次。
i_diTimeZone	DINT	加到从 (S)NTP 时间服务器接收的时间戳（以秒为单位）中的偏移。缺省值：0 值范围：-86400...+86400（24 小时 x 60 分钟 x 60 秒）
i_uiMaxRtcOffset	UINT	i_xSyncRtc 为 TRUE 时，RTC 的当前值与新值之间允许的最大差。可用作真实性检查，以便防止意外设置 RTC。例如，如果 RTC 与时间服务器同步一次，则任何后续同步（偏移）应在 ±30 秒的范围内。缺省值：0（功能不活动）最大值：7200 秒（2 小时）
i_stTimeRequest	ST_TimeRequest	包含与 (S)NTP 时间服务器有关的必需用户输入数据的结构。

输出	数据类型	描述
q_xActive	BOOL	如果此功能块活动，则该输出设置为 TRUE。
q_xReady	BOOL	如果功能块已准备好接收用户输入，则为 TRUE。
q_xBusy	BOOL	如果此输出设置为 TRUE，则功能块正在处理。
q_xDone	BOOL	如果此输出设置为 TRUE，则功能块已成功完成所请求的命令。可从 iq_stTimeRequest 收集其他数据。
q_stTimeResponse	ST_TimeResponse	包含以下信息的结构：同步时间戳（包括偏移 i_diTimeZone）、控制器本地 RTC 与 (S)NTP 时间服务器之间的时钟偏移、以及往返延迟。
q_Error	BOOL	如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。
q_etResult	ET_Result	以数字值的形式提供诊断和状态信息。
q_sResultMsg	STRING[255]	以文本消息的形式提供附加的诊断和状态信息。
