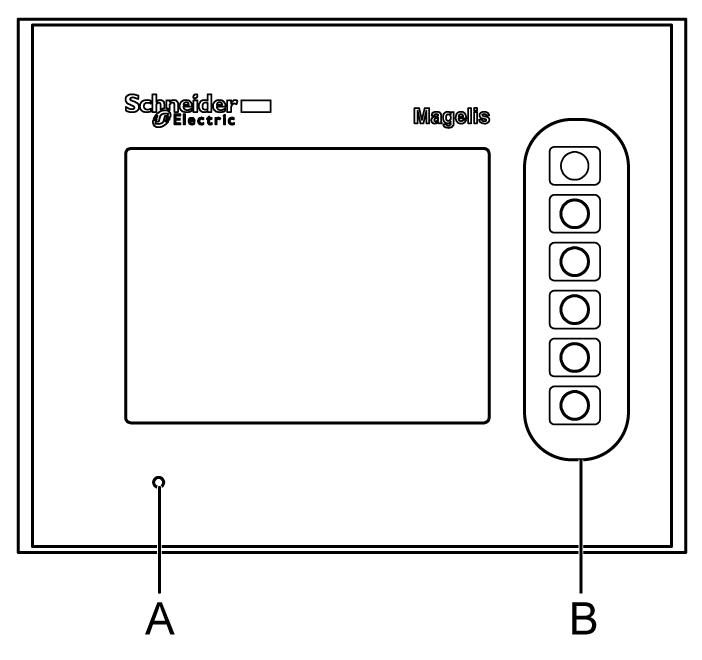

正面

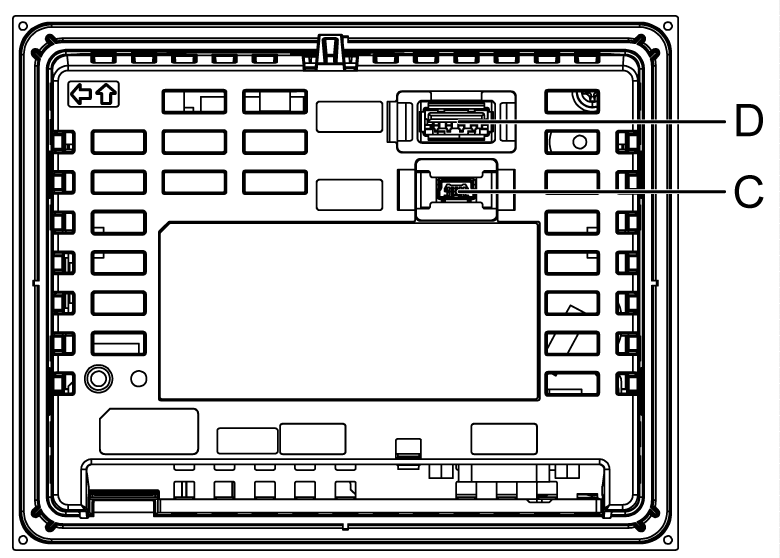

背面

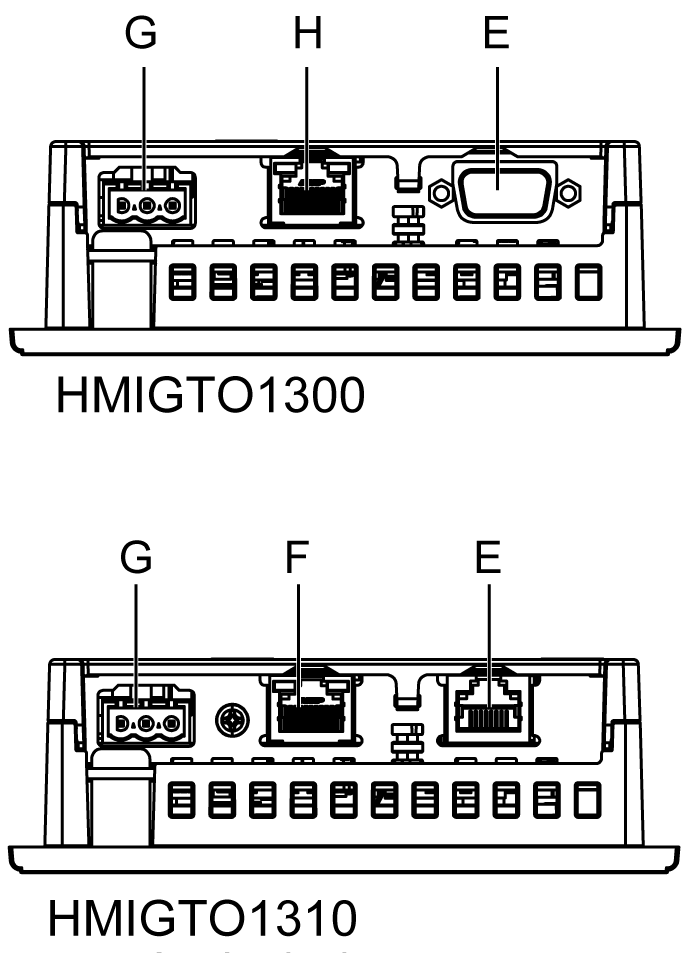

底部

A

状态 LED

^*1

B

功能开关

六个开关（F1 到 F6）。您可以使用 Vijeo Designer 为这些开关定义操作。

C

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。通讯距离：5 m (16.4 ft) 或更短。

D

USB（A 型）接口

支持一个 USB2.0 (A 型)。电源电压：5 Vdc+/-5%。输出电流：500 mA 或更低。最大通讯距离：5 m (16.4 ft)。

E

串行接口 (COM1)

HMIGTO1300：RS-232C 串行接口。连接器：1 个 D-Sub 9 针 (插头)。

HMIGTO1310：RS-232C/485 串行接口。（您可以通过软件来切换通讯方法。）连接器：模块插孔 (RJ45)。

F

以太网接口^*2

以太网传输接口 (10BASE-T/100BASE-TX)。

连接器：1 个模块插孔 (RJ45)。以太网接口不与 HMIGTO1300 相连。

G

电源插头连接器

-

H

串行接口 (COM2)

HMIGTO1300：RS-485 串行接口。连接器：1 个模块插孔 (RJ45)。

绿色

亮起

操作中

橙色

闪烁

软件启动。

红色

亮起

接通电源。

-

熄灭

断开电源。

绿色（活动状态）

闪烁

正在进行数据传输。

熄灭

无数据传输。

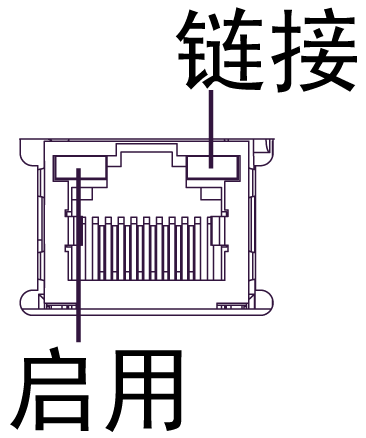

绿色（连接状态）

亮起

数据传输可用于 10BASE-T/100BASE-TX。

熄灭

无连接或后续传输失败。

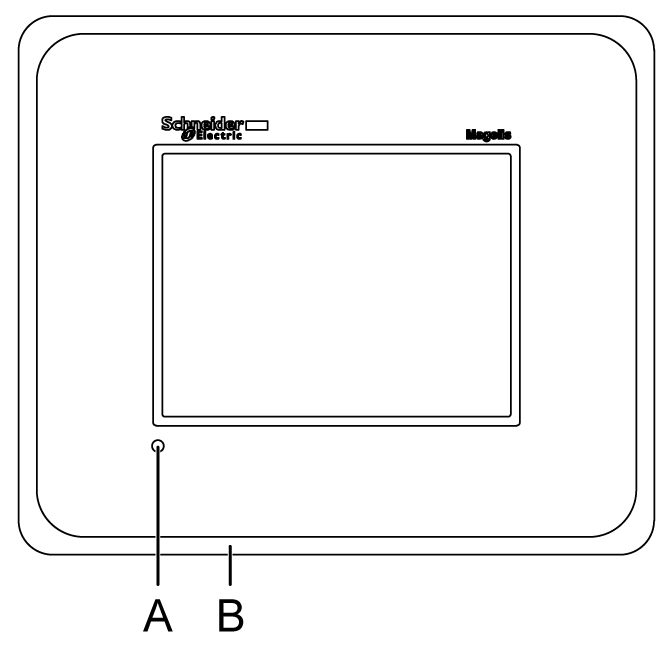

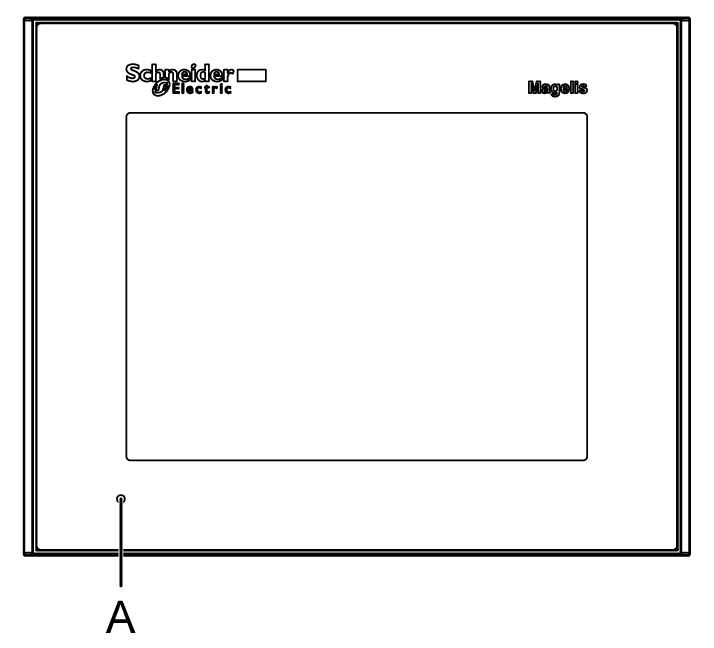

正面

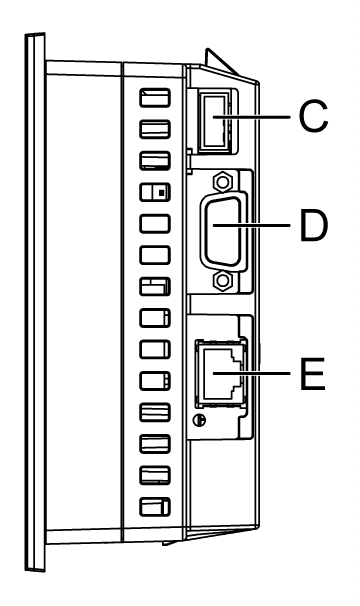

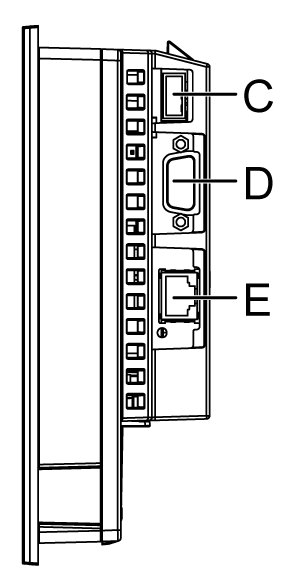

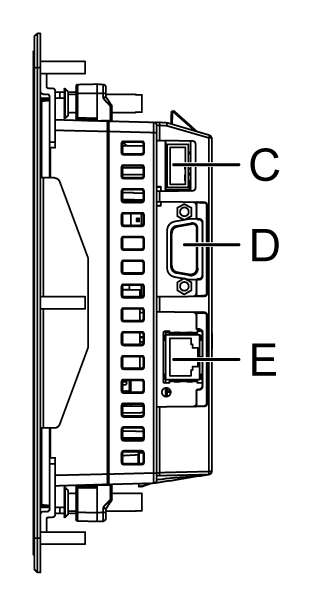

右

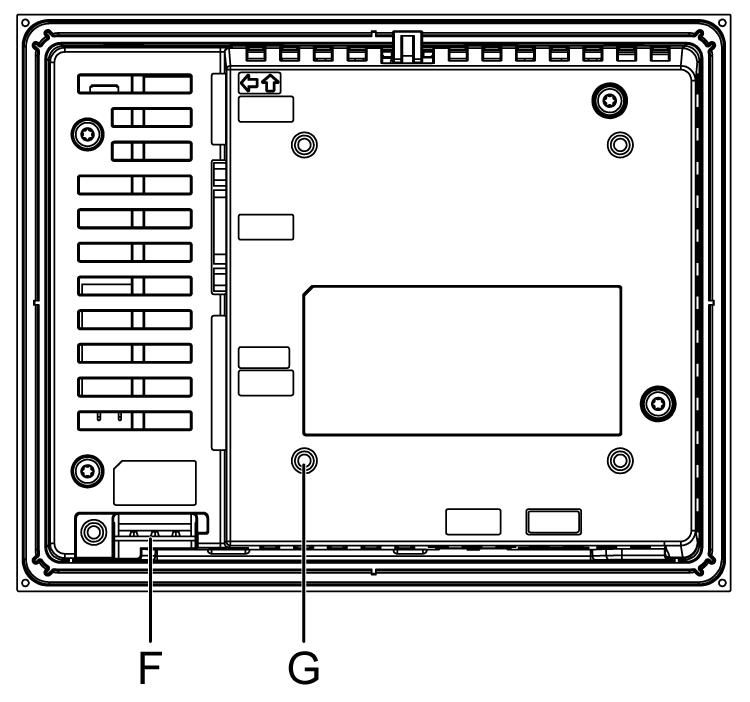

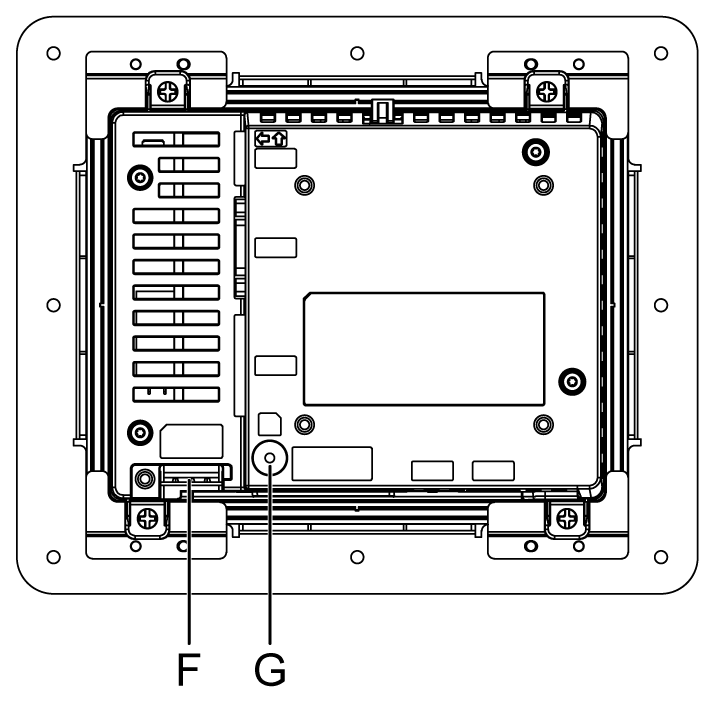

背面

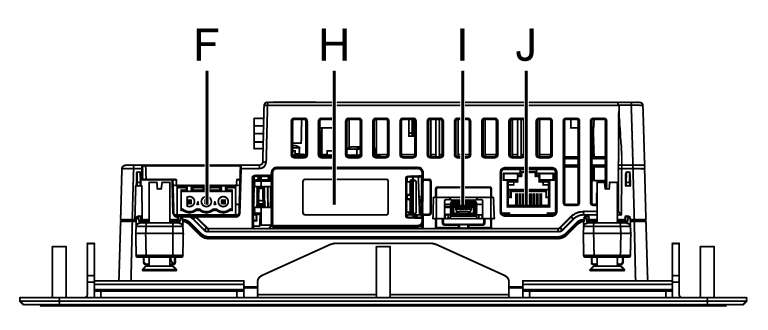

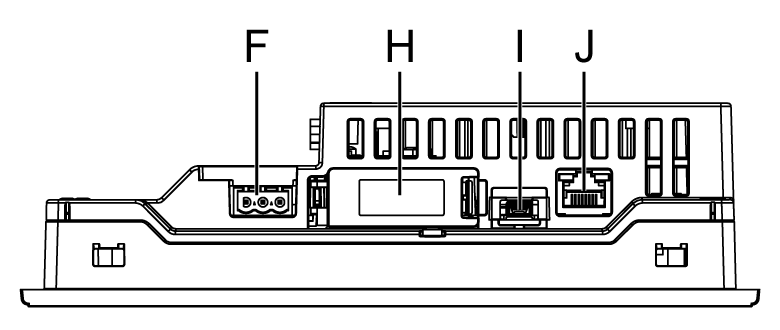

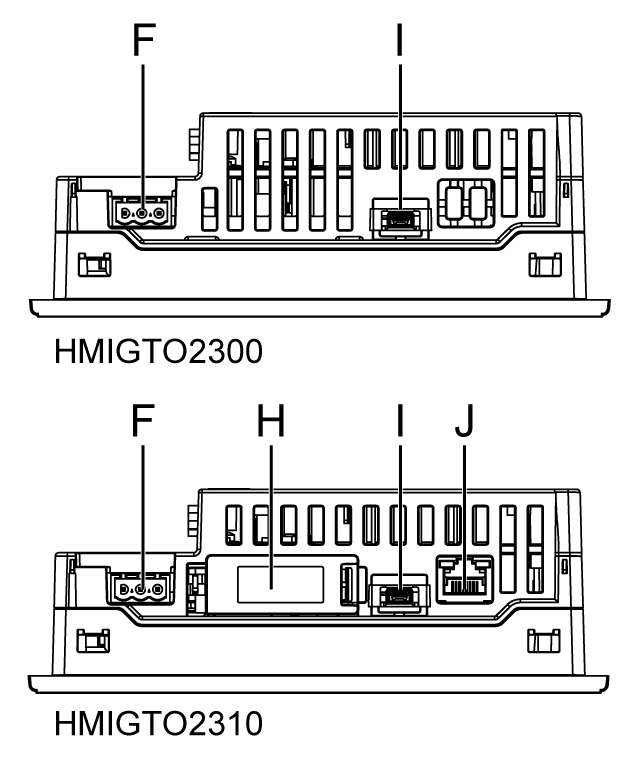

底部

A

状态 LED

^*1

B

不锈钢座圈（304 级）

HMIGTO2315 。

C

USB（A 型）接口

支持一个 USB2.0 (A 型)。

电源电压：5 Vdc+/-5%。

输出电流：500 mA 或更低。

最大通讯距离：5 m (16.4 ft)。

D

串行接口 (COM1)

RS-232C 串行接口。连接器：1 个 D-Sub 9 针 (插头)。

E

串行接口 (COM2)^*2

RS-485 串行接口。连接器：模块插孔 (RJ45)。

F

电源插头连接器

-

G

SD 卡访问 LED^*3

当 SD 卡已插入时，该指示灯将亮起。

关于更多信息，请参阅 SD 卡插入/拔出。

注意： HMIGTO2300 上没有 SD 卡访问 LED。

H

SD 卡接口盖/备用电池插入盖

关于如何打开护盖、插入或拔出 SD 卡的信息，请参阅 SD 卡插入/拔出。

关于如何打开护盖和更换电池的信息，请参阅更换主电池。

注意： HMIGTO2300 上没有此护盖。

I

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

通讯距离：5 m (16.4 ft) 或更短。

J

以太网接口^*4

以太网传输接口 (10BASE-T/100BASE-TX)。

连接器：1 个模块插孔 (RJ45)。

注意： HMIGTO2300 上没有以太网接口。

绿色

亮起

操作中

橙色

闪烁

软件启动。

红色

亮起

接通电源。

-

熄灭

无电源输入。

黄色

开启

通信（发送或接收数据）正在发生。

熄灭

无通信。

绿色（活动状态）

亮起

SD 卡已插入。

熄灭

SD 卡未插入或没有被访问。

绿色（活动状态）

闪烁

正在进行数据传输。

熄灭

无数据传输。

绿色（连接状态）

亮起

数据传输可用于 10BASE-T/100BASE-TX。

熄灭

无连接或后续传输失败。

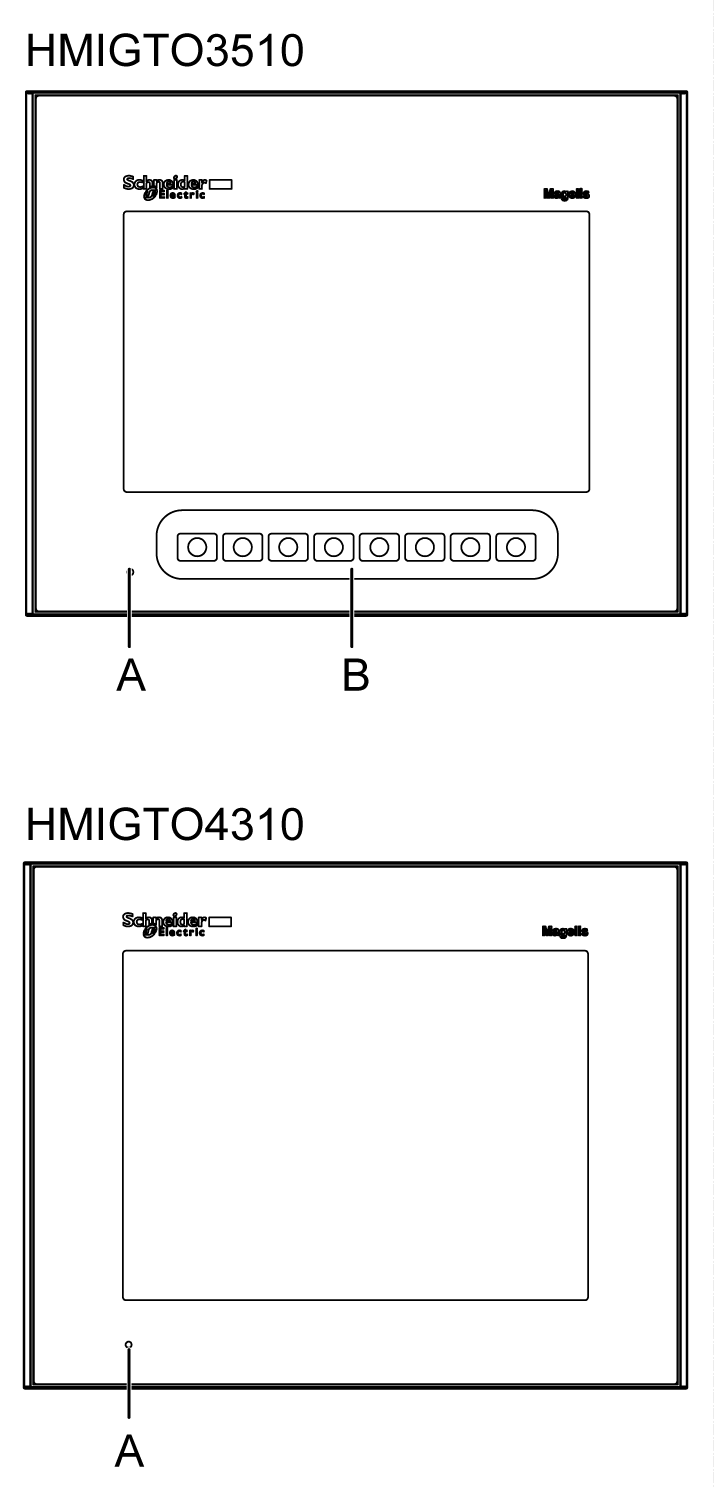

正面

右

背面

底部

A

状态 LED

^*1

B

功能开关

八个开关（F1 到 F8）。您可以使用 Vijeo Designer 为这些开关定义操作。

C

USB（A 型）接口

支持一个 USB2.0 (A 型)。电源电压：5 Vdc+/-5%。输出电流：500 mA 或更低。最大通讯距离：5 m (16.4 ft)。

D

串行接口 (COM1)

RS-232C 串行接口。连接器：1 个 D-Sub 9 针 (插头)。

E

串行接口 (COM2)^*2

RS-485 串行接口。连接器：1 个模块插孔 (RJ45)。

F

电源插头连接器

-

G

SD 卡访问 LED^*3

当 SD 卡已插入时，该指示灯将亮起。

关于更多信息，请参阅 SD 卡插入/拔出。

H

SD 卡接口盖/备用电池插入盖

关于如何打开护盖、插入或拔出 SD 卡的信息，请参阅 SD 卡插入/拔出。

关于如何打开护盖和更换电池的信息，请参阅更换主电池。

I

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。通讯距离：5 m (16.4 ft) 或更短。

J

以太网接口^*4

以太网传输接口(10BASE-T/100BASE-TX)。

连接器：1 个模块插孔 (RJ45)。

绿色

亮起

操作中

橙色

闪烁

软件启动。

红色

亮起

接通电源。

-

熄灭

无电源输入。

黄色

亮起

通信（发送或接收数据）正在发生。

熄灭

无通信。

绿色（活动状态）

亮起

SD 卡已插入。

熄灭

SD 卡未插入或没有被访问。

绿色（活动状态）

闪烁

正在进行数据传输。

熄灭

无数据传输。

绿色（连接状态）

亮起

数据传输可用于 10BASE-T/100BASE-TX。

熄灭

无连接或后续传输失败。

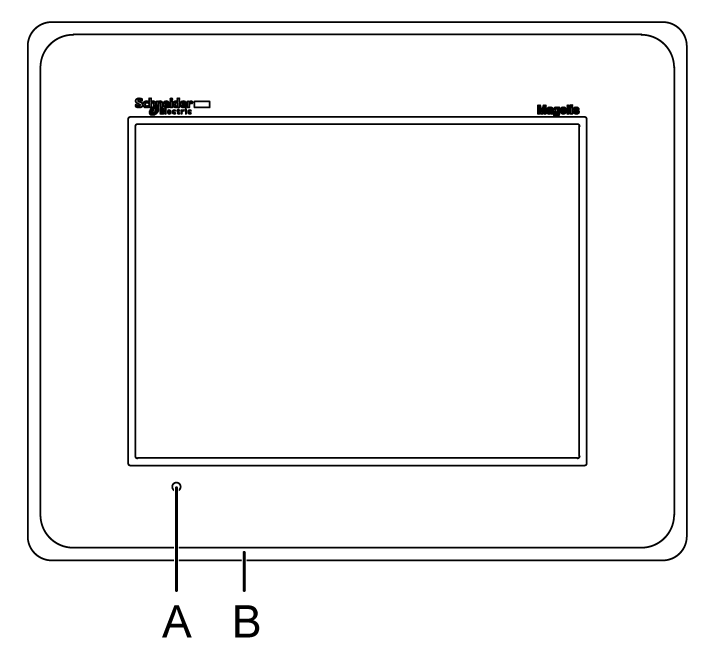

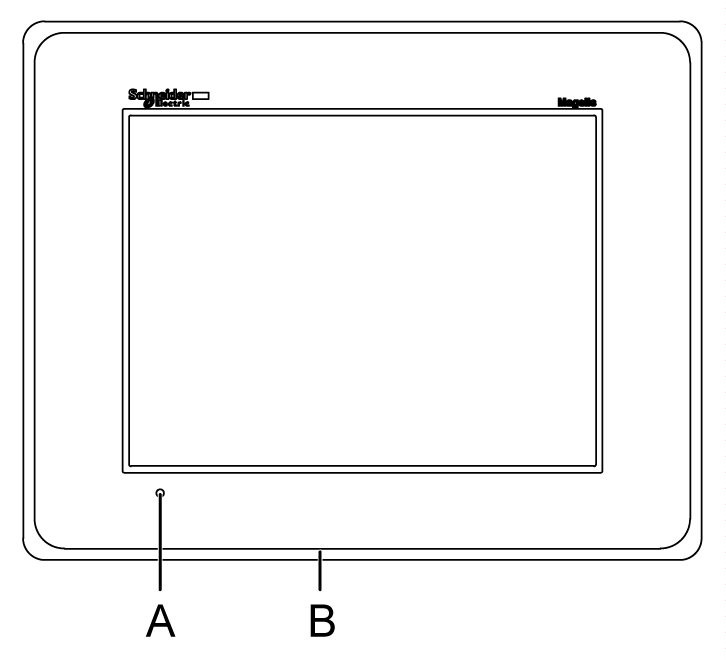

正面

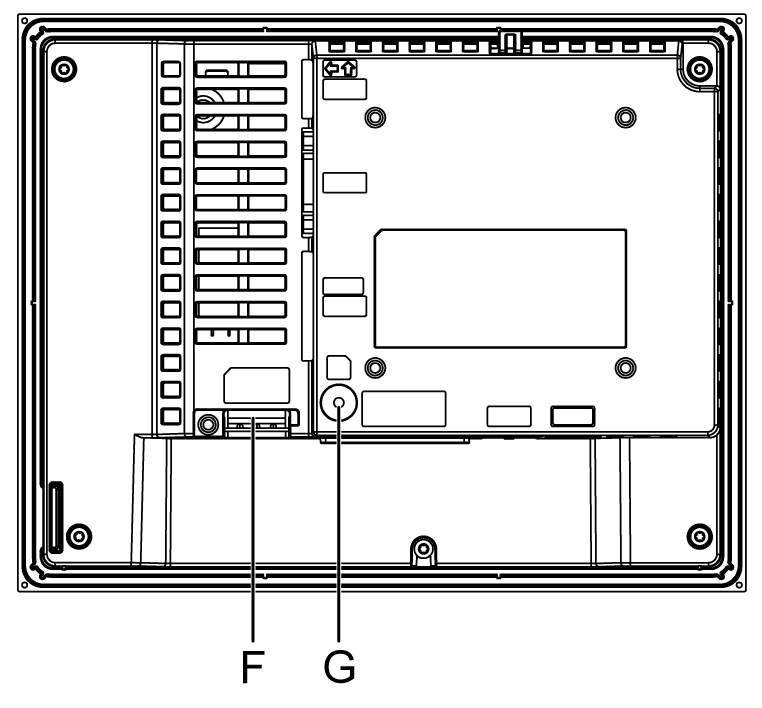

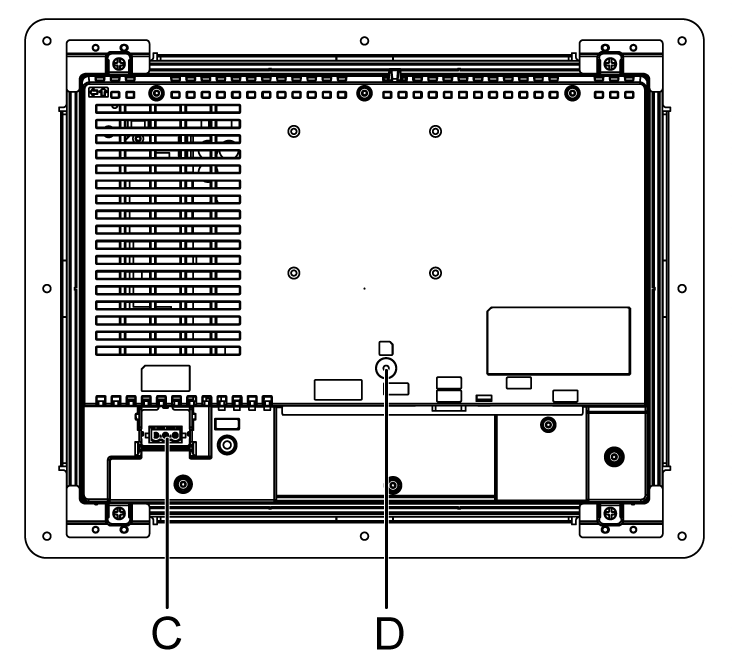

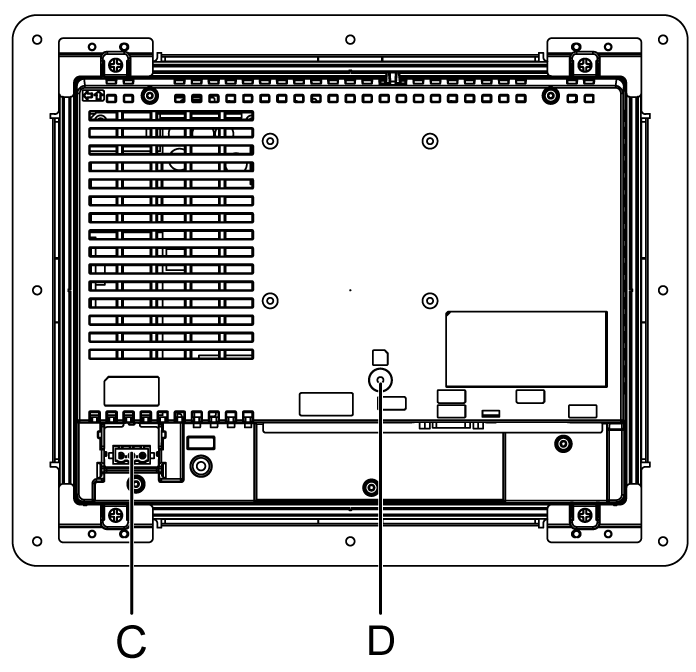

背面

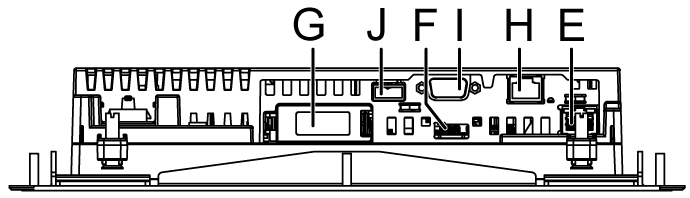

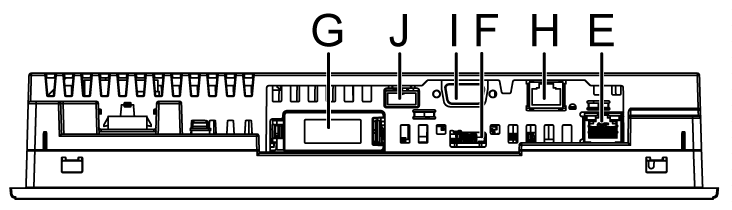

底部

A

状态 LED

^*1

B

不锈钢座圈（304 级）

HMIGTO5315 。

C

电源插头连接器（DC 型）

-

D

SD 卡访问 LED^*2

当 SD 卡已插入时，该指示灯将亮起。

注意： 请不要在 LED 指示灯点亮的时候插拔 SD 卡。否则可能会损坏 SD 卡上的数据。

E

以太网接口^*3

以太网传输接口 (10BASE-T/100BASE-TX)。

连接器：1 个模块插孔 (RJ45)。

F

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

通讯距离：5 m (16.4 ft) 或更短。

G

SD 卡接口盖/备用电池插入盖

关于如何打开护盖、插入或拔出 SD 卡的信息，请参阅 SD 卡插入/拔出。

关于如何打开护盖和更换电池的信息，请参阅更换主电池。

H

串行接口 (COM2)^*4

RS-485 串行接口。

连接器：模块插孔 (RJ45)。

I

串行接口 (COM1)

RS-232C 串行接口。

连接器：1 个 D-Sub 9 针 (插头)。

J

USB（A 型）接口

支持一个 USB2.0 (A 型)。电源电压：5 Vdc+/-5%。输出电流：500 mA 或更低。最大通讯距离：5 m (16.4 ft)。

绿色

亮起

操作中

橙色

闪烁

软件启动。

红色

开启

接通电源。

-

熄灭

无电源输入。

绿色（活动状态）

亮起

SD 卡已插入。

熄灭

SD 卡未插入或没有被访问。

绿色（活动状态）

闪烁

正在进行数据传输。

熄灭

无数据传输。

绿色（连接状态）

亮起

数据传输可用于 10BASE-T/100BASE-TX。

熄灭

无连接或后续传输失败。

黄色

亮起

通信（发送或接收数据）正在发生。

熄灭

无通信。

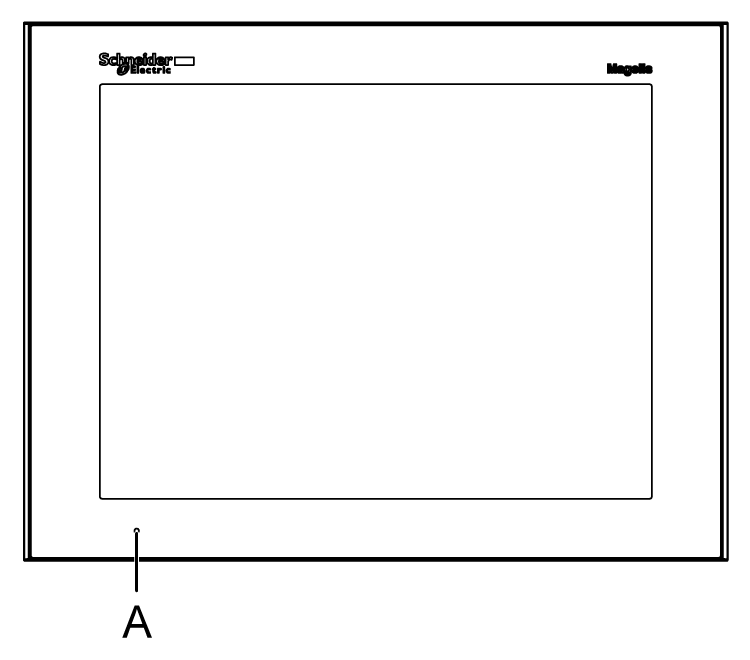

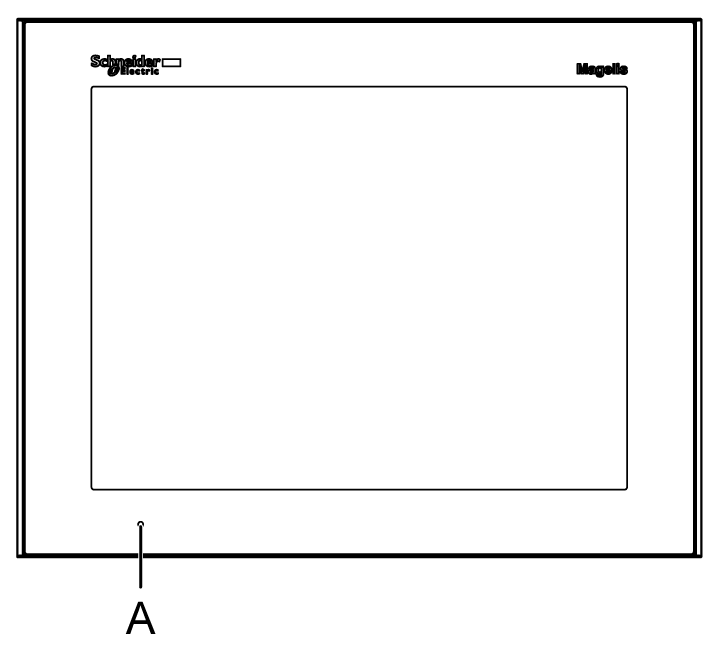

正面

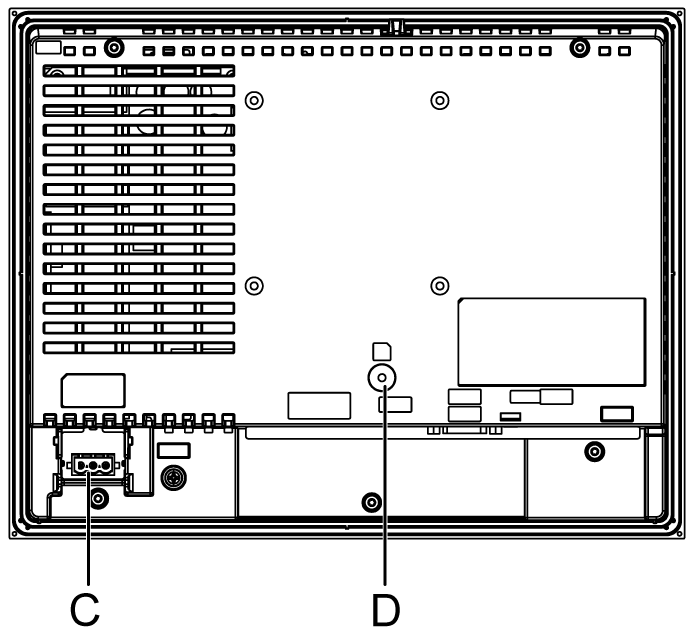

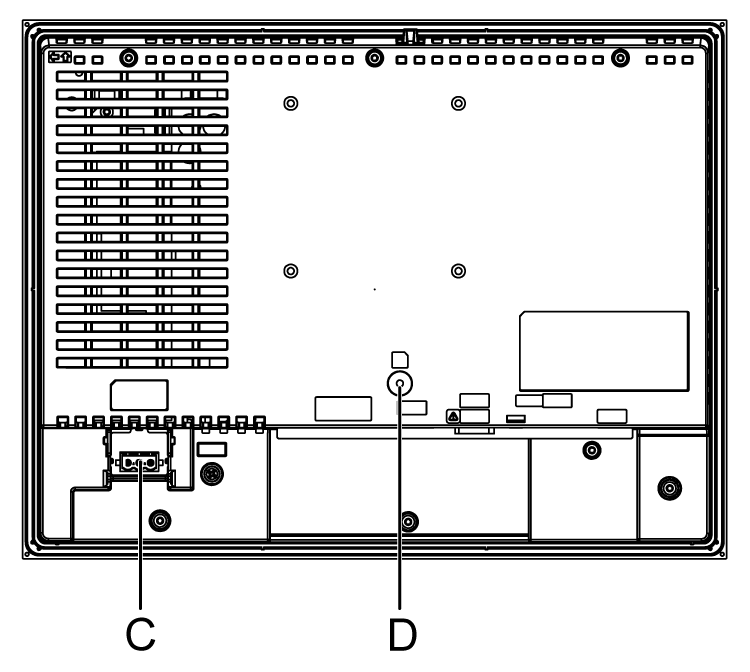

背面

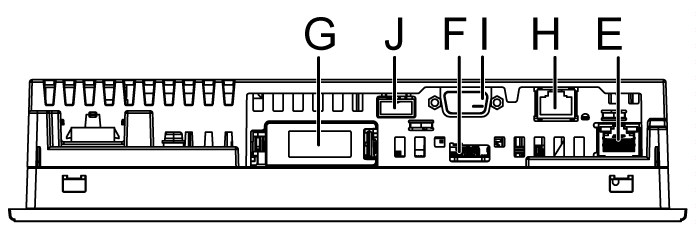

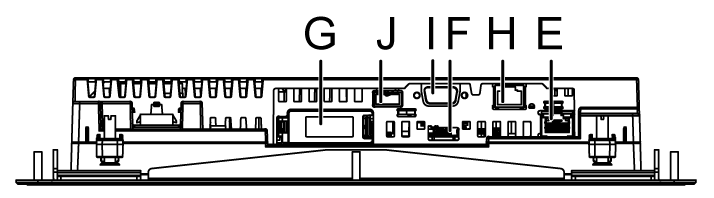

底部

状态 LED

^*1

B

不锈钢座圈（304 级）

HMIGTO6315 。

C

电源插头连接器（DC 型）

-

D

SD 卡访问 LED^*2

当 SD 卡已插入时，该指示灯将亮起。

注意： 请不要在 LED 指示灯点亮的时候插拔 SD 卡。否则可能会损坏 SD 卡上的数据。

E

以太网接口^*3

以太网传输接口 (10BASE-T/100BASE-TX)。

连接器：1 个模块插孔 (RJ45)。

F

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

通讯距离：5 m (16.4 ft) 或更短。

G

SD 卡接口盖/备用电池插入盖

关于如何打开护盖、插入或拔出 SD 卡的信息，请参阅 SD 卡插入/拔出。

关于如何打开护盖和更换电池的信息，请参阅更换主电池。

H

串行接口 (COM2)^*4

RS-485 串行接口。连接器：模块插孔 (RJ45)

I

串行接口 (COM1)

RS-232C 串行接口。连接器：1 个 D-Sub 9 针 (插头)。

J

USB（A 型）接口

支持一个 USB2.0 (A 型)。

电源电压：5 Vdc+/-5%。

输出电流：500 mA 或更低。

最大通讯距离：5 m (16.4 ft)。

绿色

亮起

操作中

橙色

闪烁

软件启动。

红色

亮起

接通电源。

-

熄灭

无电源输入。

绿色（活动状态）

亮起

SD 卡已插入。

熄灭

SD 卡未插入或没有被访问。

绿色（活动状态）

闪烁

正在进行数据传输。

熄灭

无数据传输。

绿色（连接状态）

亮起

数据传输可用于 10BASE-T/100BASE-TX。

熄灭

无连接或后续传输失败。

黄色

亮起

通信（发送或接收数据）正在发生。

熄灭

无通信。
