TM5 系统 总线基板分为三组：
oTM5ACBM11 和 TM5ACBM15 白色总线基板是针对 24 Vdc 电子模块设计的。
oTM5ACBM01R 和 TM5ACBM05R 灰色总线基板是针对配电模块 (PDM) 和接收器模块设计的。
oTM5ACBM12 黑色总线基板是针对输入和输出交流电流 (AC) 电子模块设计的。

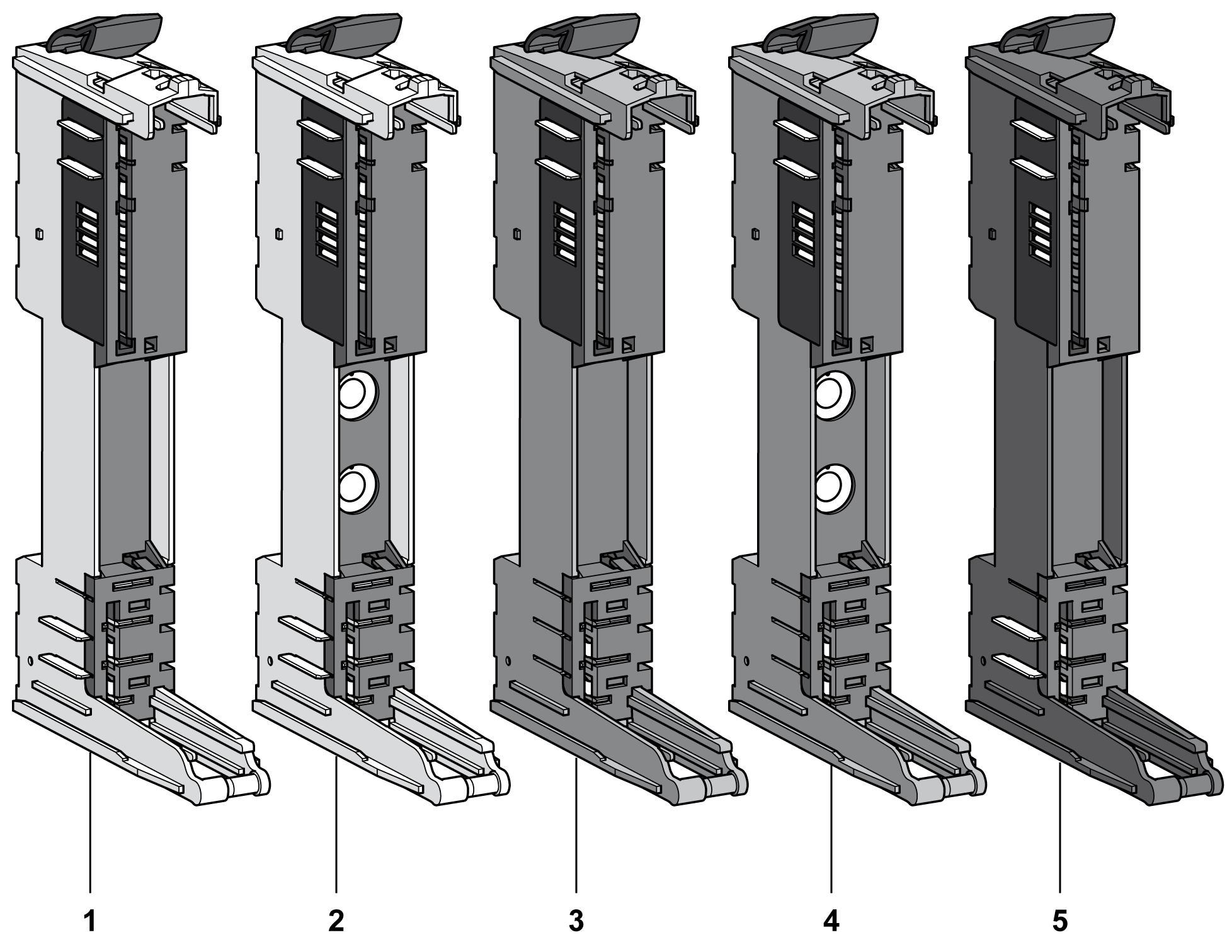

下图显示 TM5 系统 总线基板：
|
编号 |
型号 |
描述 |
颜色 |
|---|---|---|---|
|
1 |
TM5ACBM11 |
总线基板24 Vdc 24 Vdc I/O 电源段直通 |
白色 |
|
2 |
TM5ACBM15 |
总线基板 24 Vdc 带有地址设置的 24 Vdc I/O 电源段直通 |
白色 |
|
3 |
TM5ACBM01R |
用于 PDM 和接收器模块的总线基板 24 Vdc 24 Vdc I/O 电源段，左侧隔离 |
灰色 |
|
4 |
TM5ACBM05R |
用于 PDM 和接收器模块的总线基板 24 Vdc 带有地址设置的 24 Vdc I/O 电源段，左侧隔离 |
灰色 |
|
5 |
TM5ACBM12 |
用于 AC 模块的总线基板 24 Vdc I/O 电源段直通 |
黑色 |
注意： 带有 30 Vdc/230 Vac 继电器的电子模块必须与 TM5ACBM12 总线基板关联。
一个片段只能由一种颜色组成。例如，灰色总线基板只应与灰色电子模块和灰色端子台组装在一起。不过，仅凭颜色是不足以证明兼容性的；应始终确认片段组件的功能也相匹配。
|
|
|
不兼容组件会造成电击或电弧危险 |
|
o不要将某个片段中具有不同颜色的组件关联在一起。 o安装前，请始终使用本手册中的关联表来确认片段组件和模块的兼容性。 o确认相应的电子模块上安装了正确的端子排（至少颜色匹配且端子数量正确）。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
本节介绍 TM5 系统 总线基板特性。另请参阅环境特性。
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表显示 TM5 系统 总线基板的技术数据：
|
一般特性 |
|
|---|---|
|
TM5 电源总线电流消耗 |
26 mA |
|
功耗 |
最大 0.13 W |
