首先，在 EcoStruxure Machine Expert 软件中创建一个新项目或打开现有项目。
有关如何执行以下操作的信息，请参阅《EcoStruxure Machine Expert 编程指南》：
o将控制器添加到项目
o将扩展模块添加到控制器
o更换现有控制器
o将控制器转换为不同但兼容的设备

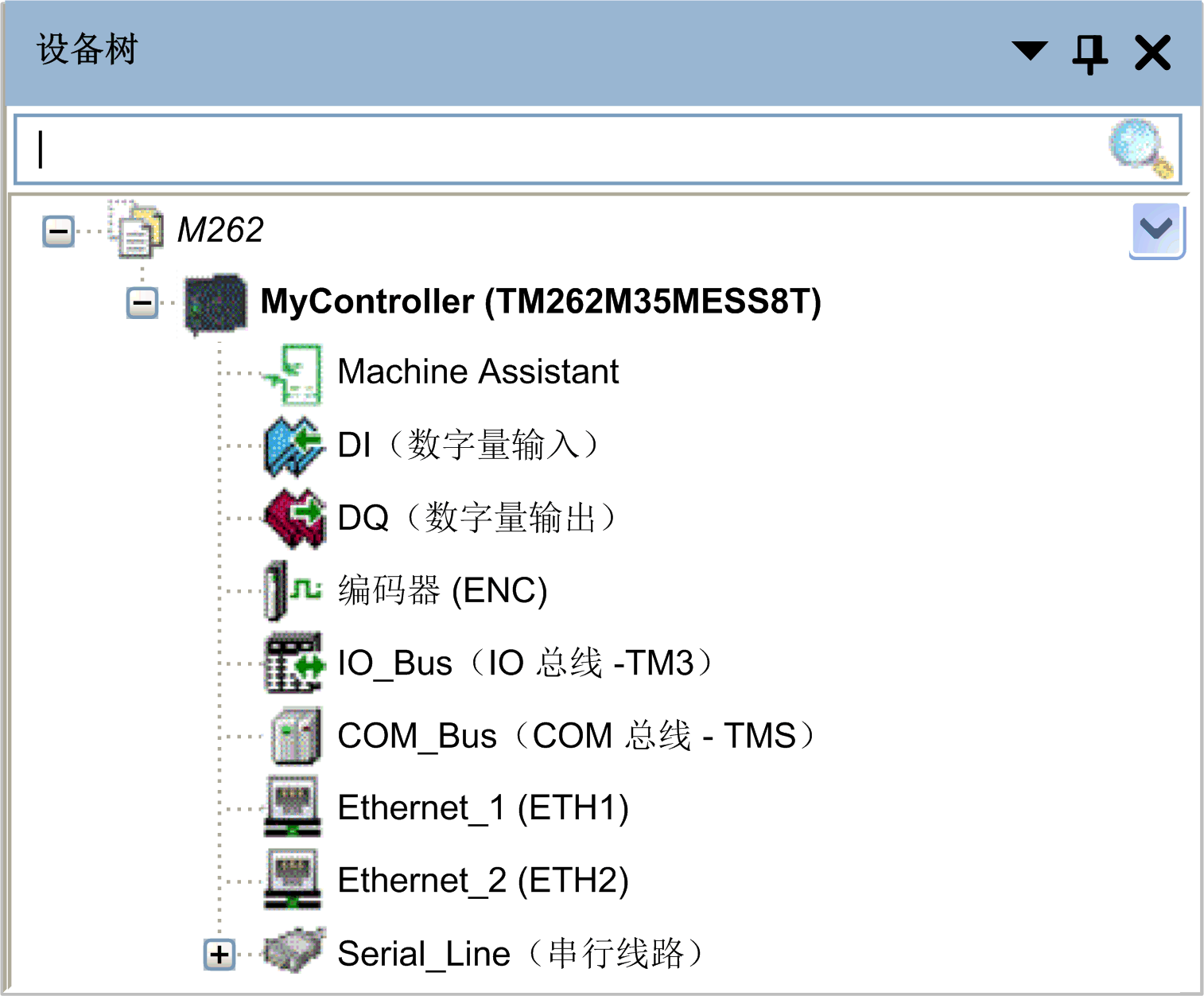

设备树显示了当前硬件配置的结构化视图。当您将控制器添加到项目时，会将许多节点添加到设备树，具体取决于控制器提供的功能。
|
项目 |
用于配置... |
|---|---|
|
Machine Assistant |
设备发现和配置 |
|
DI |
控制器的嵌入式数字量输入 |
|
DQ |
控制器的嵌入式数字量输出 |
|
ENCODER |
控制器的增量或 SSI 编码器接口 |
|
IO_Bus |
连接到控制器的扩展模块 |
|
COM_Bus |
连接到控制器的通讯模块 |
|
Ethernet_1 |
专用于 TM262M• 上的运动总线 Sercos 的嵌入式以太网，专用于 TM262L• 上的设备。 |
|
Ethernet_2 |
嵌入式以太网通讯 |
|
Serial_Line |
串行线路通讯接口 |
应用程序树可用于管理项目特定的应用程序以及全局应用程序、POU 和任务。
工具树可用于配置项目的 HMI 部分及对库进行管理。
工具树可让您：
o配置项目的 HMI 部分。
o访问库管理器工具。
o访问消息记录器工具。
