ADDMADDM：将字符串转换为地址

功能描述

ADDM 功能块可将显示为字符串的目标地址转换为 ADDRESS 结构。您可以将 ADDRESS 结构用作通讯功能块中的条目。

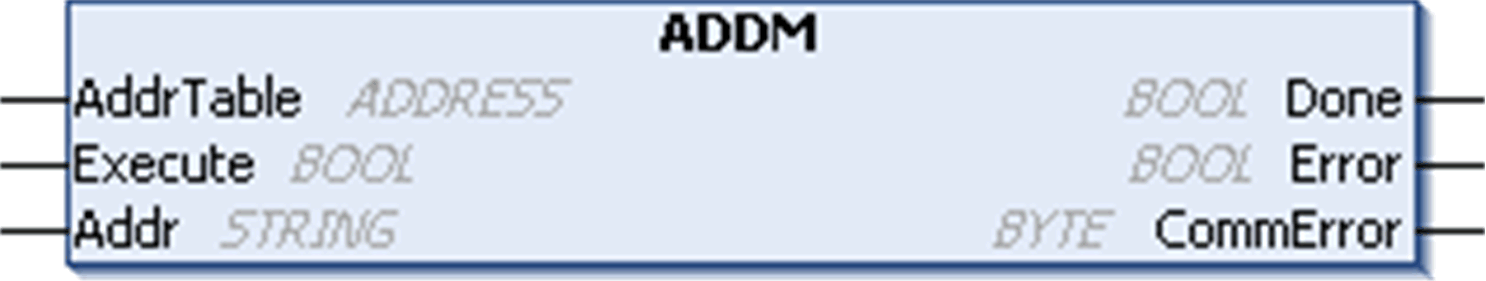

图形表示形式





ADDM - 具体参数描述

注意： Execute 输入上的上升沿执行转换，并返回 AddrTable 的立即更新。但是，当检测到错误时（即当 Addr 字符串不正确时），AddrTable 保持上一个值。

功能块需要上升沿才能进行初始化。功能块需要先看到 Execute 输入为 FALSE，然后才能检测后续的上升沿。

ASCII 地址格式的 Addr STRING

对于 ASCII 寻址，只请求通讯端口号：

'<communication port number>'

例如，要在串行线路 2 上发送用户定义的消息，请使用字符串 '2'。

下表定义了 ASCII 地址格式的 ADDM 输出中的字段：

Modbus TCP 地址格式的 Addr STRING

Modbus TCP 标准从站的地址

对于 Modbus TCP 标准从站地址格式，会请求通讯端口号（对于嵌入式以太网端口为 3）和目标 IP 地址：

'<communication port number>{<IP address>}'

注意： Modbus TCP 标准从站使用 Modbus 地址 255（UnitId 缺省值）。但是，Modbus TCP 设备的值可能不同（例如，TeSys 具有 Modbus 地址 1）。在这种情况下，请添加 UnitId 值：

'<communication port number>{<IP address>}<UnitId>'

默认情况下使用 TCP 端口 502。也可以使用非标准端口，方法是将请求的端口号添加到 IP 地址：

'<communication port number>{<IP address>:<port>}'

例如，要使用标准 TCP 端口 502 在 Modbus TCP 从站 IP 地址 192.168.1.2 上发送消息，请使用以下字符串：'3{192.168.1.2}'

ADDM 功能使用以下这些值填充 AddrTable 输入/输出：

通过以太网/串行线路网关对 Modbus 串行从站进行寻址

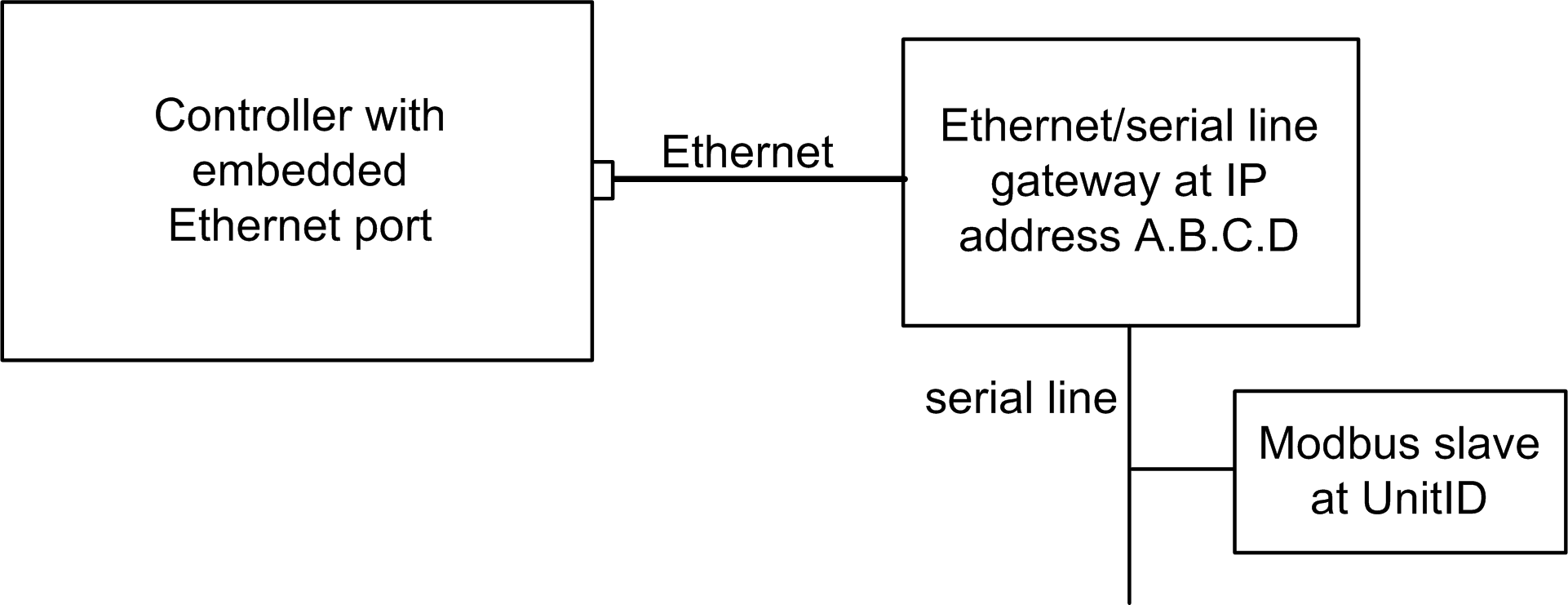

也可以通过以太网/串行线路网关对 Modbus 从站进行寻址：





请求包括通讯端口号、网关 IP 地址（包括或不包括 TCP 端口）以及 Modbus 串行从站地址（UnitId 参数）：

'<communication port number>{<IP address>}<slave address>'

例如，要使用标准 TCP 端口 502 通过以太网/串行线路网关（IP 地址为 192.168.1.2）在 Modbus 串行从站地址 5 上发送消息，请使用以下字符串：'3{192.168.1.2}5'

ADDM 功能使用以下这些值填充 AddrTable 输入/输出：

示例

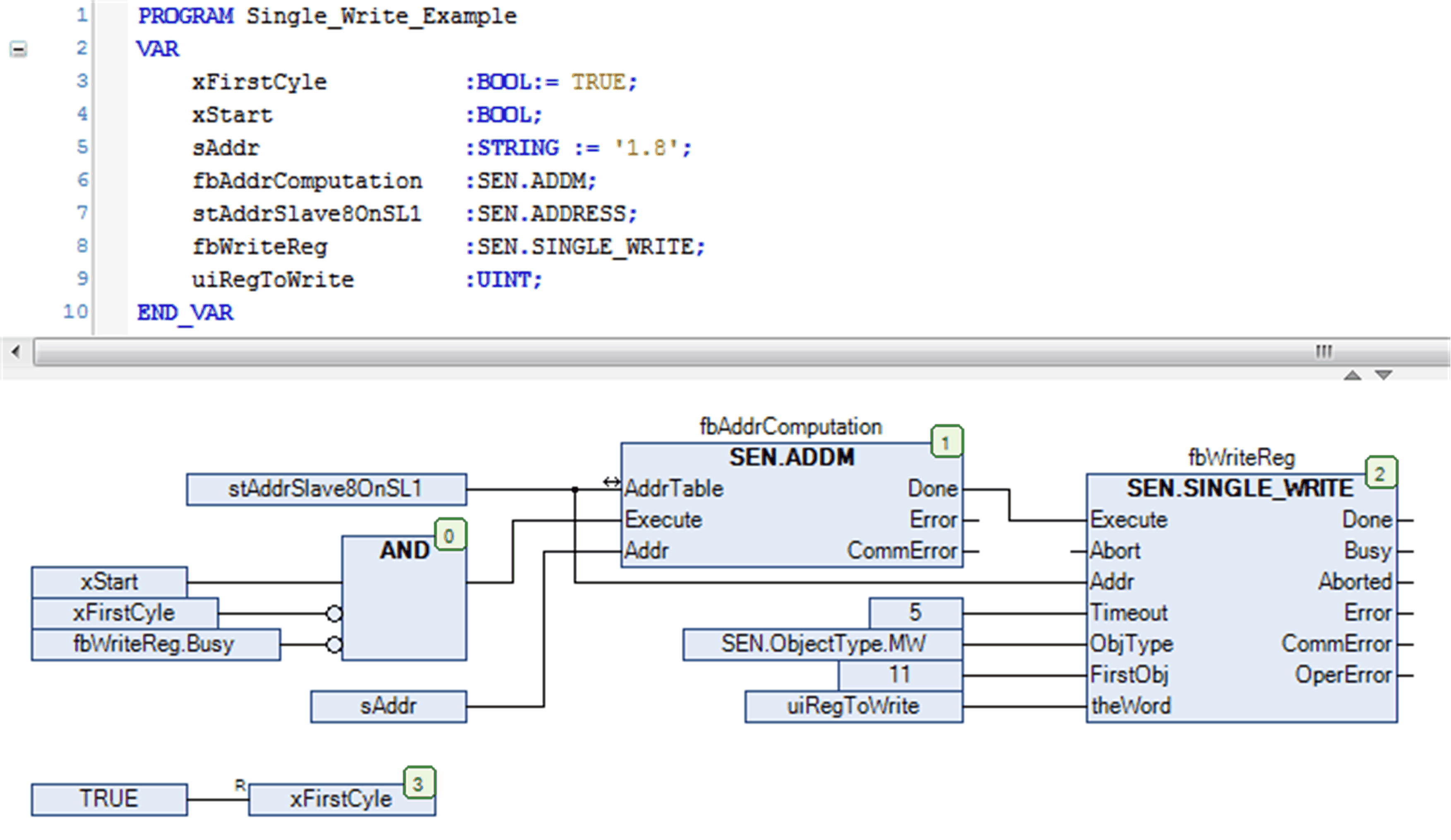

这个示例显示结合 SINGLE_WRITE 功能块执行 ADDM 功能块。ADDM 功能块将给定的 STRING '1.8’ 转换成 ADDRESS 类型的变量 stSlave8OnSL1。如果转换成功，便会触发后续功能块 SINGLE_WRITE 的输入 Execute。
