SEND_RECV_MSG：发送和/或接收用户定义的消息

功能描述

SEND_RECV_MSG 功能块用于发送和接收用户定义的消息。它在选定介质（如串行线路）上发送消息，然后等待响应。另外，它也可以发送消息但不等待响应，或者仅接收消息而不发送消息。

此功能应与 ASCII 管理器配合使用。如果您要发送一个未在通讯库中实现的请求，则也可以将它与 Modbus 管理器配合使用。在这种情况下，您必须自己构建请求。

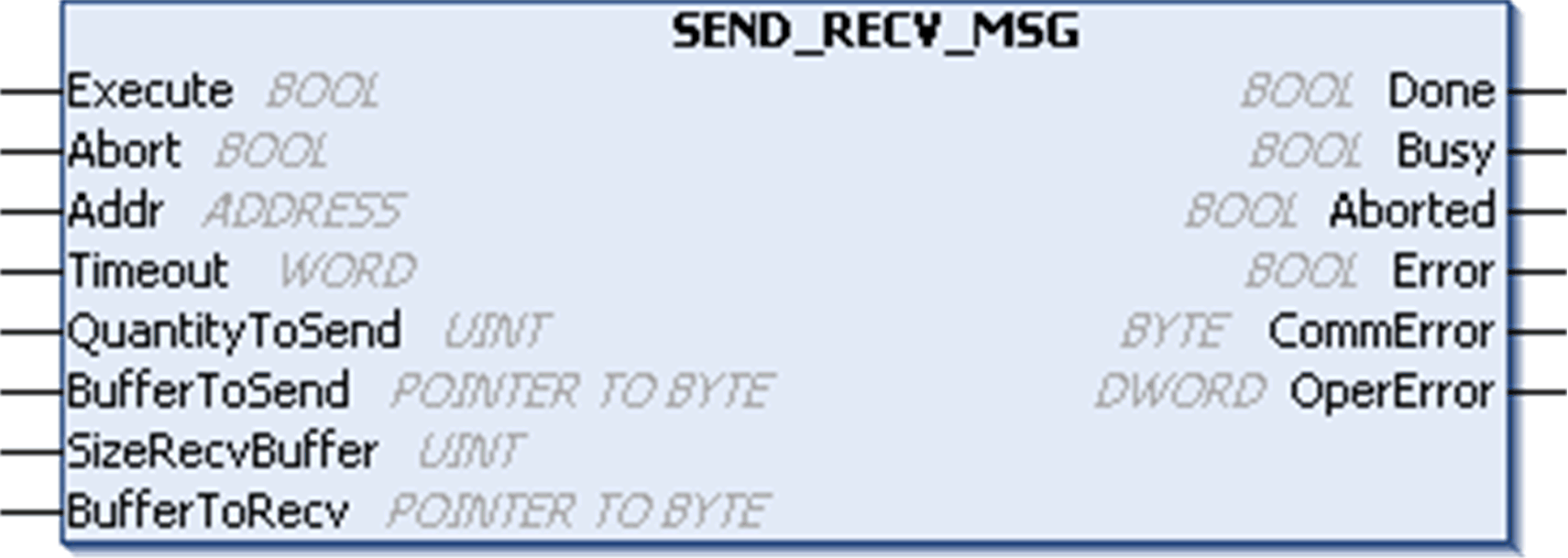

图形表示形式

特定于 SEND_RECV_MSG 的参数介绍

输入	类型	注释
QuantityToSend	UINT	QuantityToSend 为要发送的字节数。控制器限制： oM258/LMC058：1050 字节 oM241/M251：252 字节
BufferToSend	POINTER TO BYTE	BufferToSend 为存储要发送的消息的缓冲区（字节数组）的地址。ADR 标准功能必须用于定义关联指针。（请参见下面的示例。）如果为 0，则该功能进行“仅接收”操作。
SizeRecvBuffer	UINT	SizeRecvBuffer 为接收缓冲区的可用大小（以字节为单位）。接收数据的大小（以字节为单位）显示在功能块实例内部属性（内部变量）中：<实例名称>.NbRecvBytes。控制器限制： oM258/LMC058：1050 字节 oM241/M251：252 字节
BufferToRecv	POINTER TO BYTE	BufferToRecv 为存储收到的消息的缓冲区（SizeRecvBuffer 字节数组）的地址。ADR 标准功能必须用于定义关联指针。（请参见下面的示例。）如果为 0，则该功能进行“仅发送”操作。

对于“仅发送”操作，当向线路发送完所有数据（包括最后的起始和停止字符）时，交换完成（Busy 复位为 0）。

对于发送/接收或“仅接收”操作，系统直到出现结束条件时才接收字符。当达到结束条件时，交换完成（Busy 复位为 0）。接收到的字符随后将被复制到接收缓冲区（最多 sizeRecvBuffer 个字符），接收数据的大小（以字节为单位）显示在功能块实例属性（内部变量）中：<实例名称>。NbRecvBytes。sizeRecvBuffer 输入不表示结束条件。

所有 PLCCommunication 库功能块共有的输入和输出参数在其他部分中介绍。

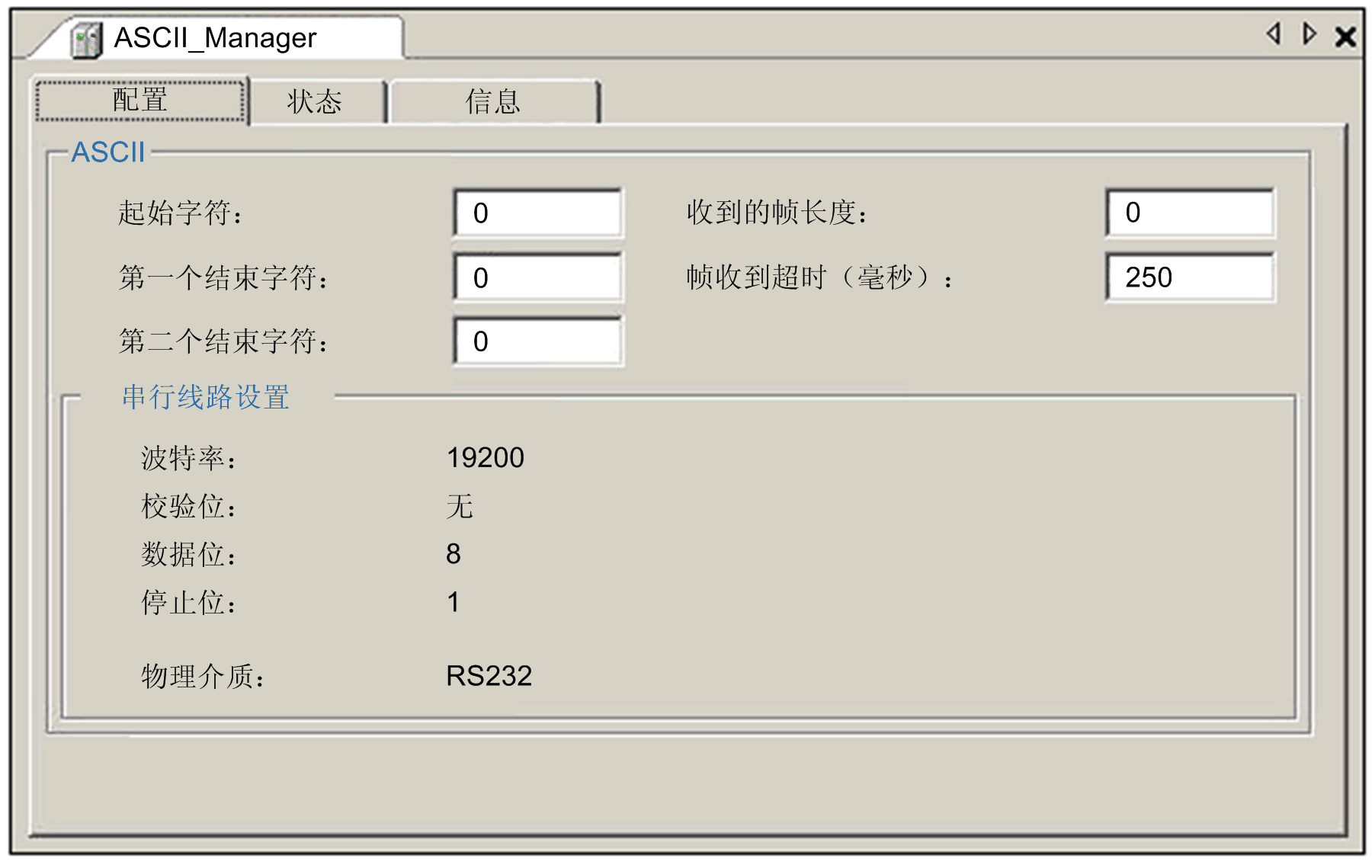

用户定义的消息的起始和结束条件在 ASCII 管理器的配置对话框中配置：

注意：此示例中无起始和结束字符。收到的帧的结束条件为超时 250 毫秒。

示例

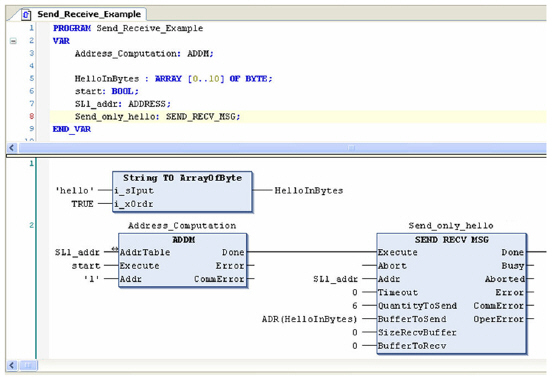

此 POU 允许在串行线路 1 上对用户定义的消息“hello”执行“仅发送”操作：

注意： Start 变量上的上升沿启动地址转换和消息发送。
