本节介绍 TM3TI4/TM3TI4G 扩展模块的输入特性。
另请参阅环境特性。
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

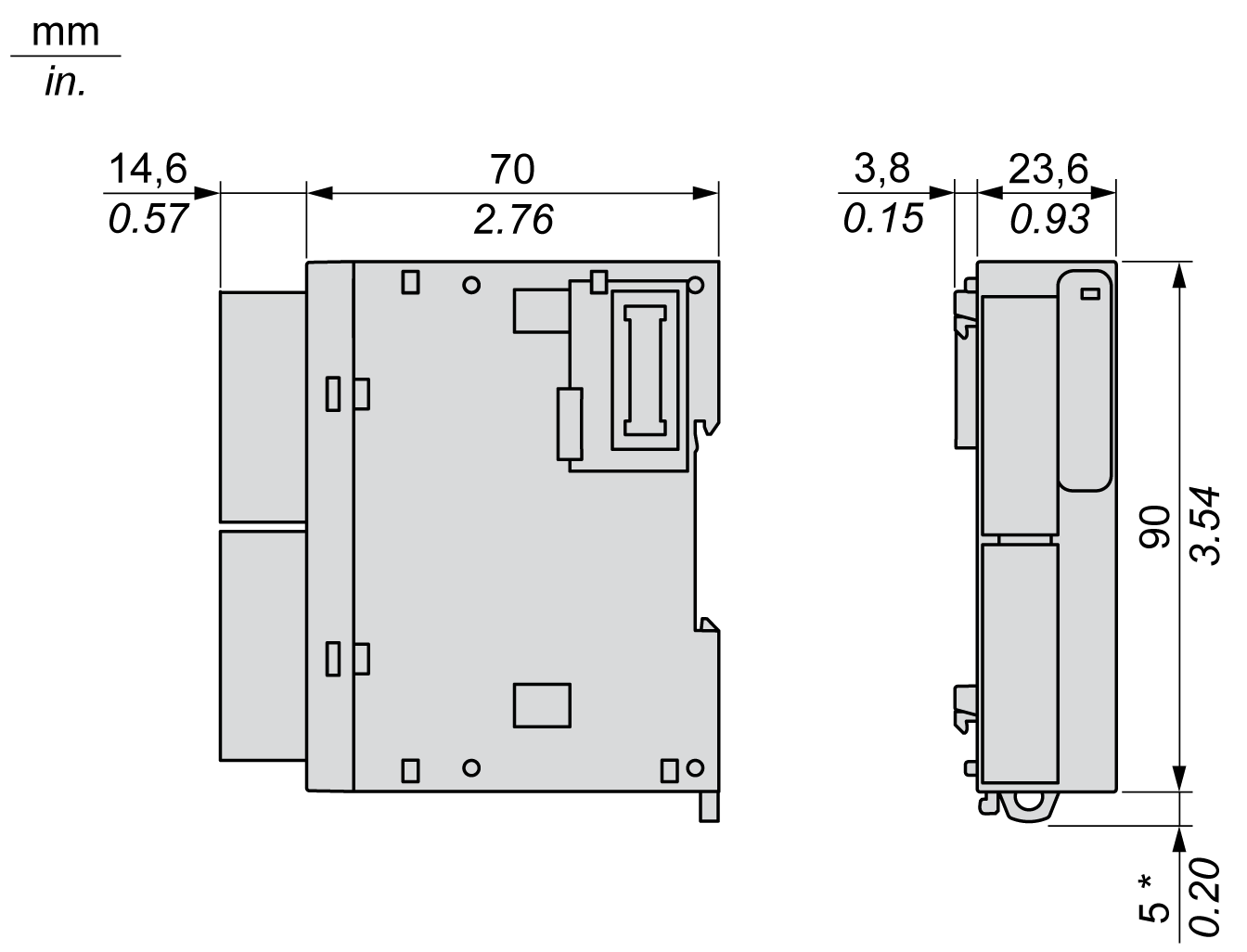

下图显示 TM3TI4/TM3TI4G 扩展模块的外部尺寸：
注意： * 拔出卡扣后为 8.5 毫米（0.33 英寸）。
|
特性 |
值 |
|---|---|
|
额定电源电压 |
24 Vdc |
|
电源 范围 |
20.4...28.8 Vdc |
|
连接器插入/拔出耐久性 |
最少 100 次 |
|
5 Vdc 内部总线上的最大电流 |
40 mA（无负载） 40 mA（满负载） |
|
24 Vdc 内部总线上的最大电流 |
0 mA |
|
外部 24 Vdc 时的最大电流 |
35 mA（无负载） 40 mA（满负载） |
下表介绍了 TM3TI4/TM3TI4G 扩展模块的输入特征：
|
特性 |
值 |
||||||
|---|---|---|---|---|---|---|---|
|
电压 输入 |
电流输入 |
热电偶类型 |
3 线 RTD |
||||
|
输入范围 |
0...10 Vdc –10...+10 Vdc |
0...20 mA 4...20 mA |
K |
–200...1300 °C (–328...2372 °F) |
PT100 |
–200...850 °C (–328...1562 °F) |
|
|
J |
–200...1000 °C (–328...1832 °F) |
PT1000 |
–200...600 °C (–328...1112 °F) |
||||
|
R |
0...1760 °C (32...3200 °F) |
NI100 |
–60...180 °C (–76...356 °F) |
||||
|
S |
0...1760 °C (32...3200 °F) |
NI1000 |
–60...180 °C (–76...356 °F) |
||||
|
B |
0...1820 °C (32...3308 °F) |
– |
|||||
|
设置为 |
–200...800 °C (–328...1472 °F) |
||||||
|
T |
–200...400 °C (–328...752 °F) |
||||||
|
N |
–200...1300 °C (–328...2372 °F) |
||||||
|
C |
0...2315 °C (32...4199 °F) |
||||||
|
输入阻抗 |
1 MΩ（最小值） |
50 Ω（最大值） |
1 MΩ（最小值） |
||||
|
采样持续时间（可以由软件配置） |
每个启用的通道 10 ms 或 100 ms |
每个启用的通道 100 ms |
|||||
|
输入类型 |
单端 输入。请仅使用绝缘热电偶。传感器电缆的所有屏蔽层必须使用 Logic Controller 接地。 |
||||||
|
操作模式 |
自扫描 |
||||||
|
转换模式 |
Sigma delta ADC |
||||||
|
环境温度 25 °C (77 °F) 时的最大精度 |
±0.2 % 全标度 |
||||||
|
– |
冷端精度 ±4.0 °C(±7.2 °F) |
– |
|||||
|
例外： |
|||||||
|
R S |
±6.0 °C (0...200 °C) (±10.8 °F (32...392 °F)) |
||||||
|
B |
不可用 (0...300 °C (32...572 °F)) |
||||||
|
K J 设置为 T N |
在低于 0 °C 时，满刻度的 ±0.4 %(32 °F) |
||||||
|
温度漂移 |
±0.01 % 全标度 |
||||||
|
稳定时间后的可重复性 |
±0.5 % 全标度 |
||||||
|
非线性 |
±0.2 % 全标度 |
||||||
|
最大输入偏差 |
±1.0 % 全标度 |
||||||
|
精度 |
16 位或 15 位 + 符号（65536 个点） |
K J R S B 设置为 T N C |
15000 个点 12000 个点 17600 个点 17600 个点 18200 个点 10000 个点 6000 个点 15000 个点 23150 个点 |
PT100 PT1000 NI100 NI1000 |
10500 个点 8000 个点 2400 个点 2400 个点 |
||
|
LSB 的输入值 |
2.44 mV（范围是 0 到 10 Vdc） 4.88 mV（范围是 -10 到 +10 Vdc） |
4.88 µA（范围是 0 到 20 mA） 3.91 µA（范围是 4 到 20 mA） |
0.1 °C (0.18 °F) |
||||
|
应用程序中的数据类型 |
可从 –32768 扩展到 32767 |
||||||
|
输入数据溢出检测 |
是 |
||||||
|
抑噪性 |
扰动期间的最大温度偏差 |
当 EMC 扰动对电源与 I/O 接线产生作用时不超过 ±4 % |
|||||
|
电缆 |
屏蔽双绞线 |
||||||
|
串扰 |
1 LSB 最大值 |
||||||
|
隔离 |
外部电源与输入之间 |
1500 Vac |
|||||
|
输入与内部逻辑电路之间 |
500 Vac |
||||||
|
输入间 |
未隔离 |
||||||
|
所允许的最大连续过载（无损坏） |
13 Vdc |
40 mA |
不适用 |
||||
|
输入滤波器 |
软件过滤：0 到 10 s（单位是 0.01） |
||||||
|
温度传感器损坏时的行为 |
不适用 |
输入值是最高限制值 最高限制值标志为开启 |
|||||
|
外部电源关闭时的行为 |
输入值为 0 |
输入值是最高限制值 |
|||||
|
控制器中的外部电源错误状态位是 ON。 |
|||||||
