本节介绍 TM3AQ2/TM3AQ2G 扩展模块的电源限制与输出特性。
另请参阅环境特性。
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

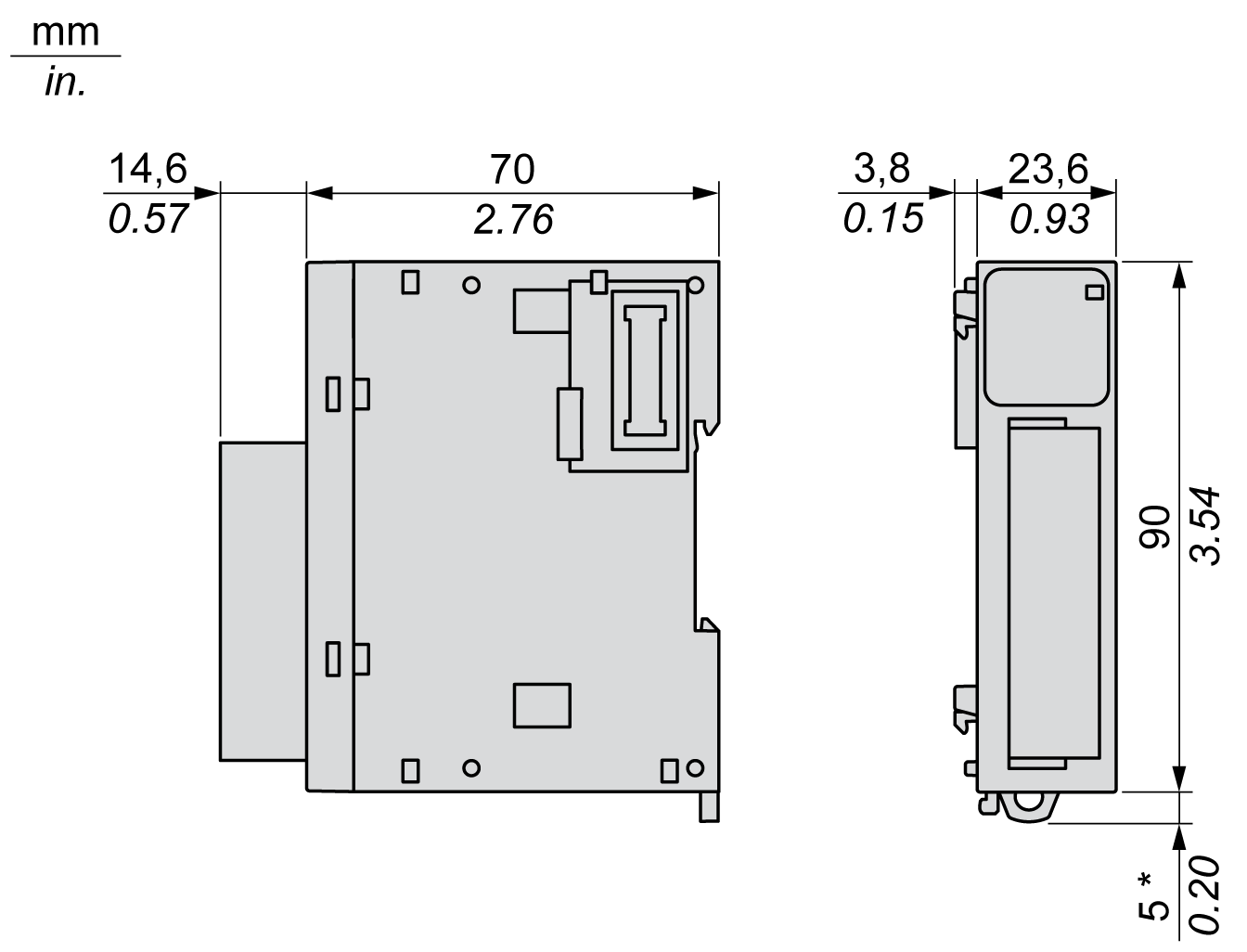

下图显示 TM3AQ2/TM3AQ2G 扩展模块的外部尺寸：
注意： * 拔出卡扣后为 8.5 毫米（0.33 英寸）。
|
特性 |
值 |
|---|---|
|
额定电源电压 |
24 Vdc |
|
电源 范围 |
20.4 到 28.8 Vdc |
|
连接器插入/拔出耐久性 |
最少 100 次 |
|
5 Vdc 内部总线上的最大电流 |
30 mA（无负载） 40 mA（满负载） |
|
24 Vdc 内部总线上的最大电流 |
0 mA |
|
外部 24 Vdc 时的最大电流 |
30 mA（无负载） 70 mA（满负载） |
下表介绍了 TM3AQ2/TM3AQ2G 扩展模块的输出特性：
|
特性 |
值 |
||
|---|---|---|---|
|
电压输出 |
电流输出 |
||
|
可由软件配置的信号类型 |
电压输出 |
电流输出 |
|
|
输出范围 |
0 到 10 Vdc –10 到 +10 Vdc |
0 到 20 mA 4 到 20 mA |
|
|
负载阻抗 |
最小 1 kΩ |
最大 300 Ω |
|
|
应用程序负载类型 |
电阻式负载 |
||
|
稳定时间 |
1 ms |
||
|
环境温度 25 °C (77 °F) 时的最大精度 |
±0.1 % 全标度 |
||
|
温度漂移 |
±0.006 % 全标度 |
||
|
稳定时间后的可重复性 |
±0.4 % 全标度 |
||
|
非线性 |
±0.01 % 全标度 |
||
|
输出波纹电压 |
最大 20 mV |
||
|
过冲 |
0 % |
||
|
最大输出偏差 |
±1.0 % 全标度 |
||
|
精度 |
12 位或 11 位 + 符号（4096 个点） |
||
|
LSB 的输入值 |
2.44 mV（范围是 0 到 10 Vdc） 4.88 mV（范围是 -10 到 +10 Vdc） |
4.88 µA（范围是 0 到 20 mA） 3.91 µA（范围是 4 到 20 mA） |
|
|
应用程序中的数据类型 |
0 到 4095（范围是 0 到 10 Vdc） –2048 到 +2047（范围是 –10 到 +10 Vdc） |
0 到 4095 |
|
|
可从 –32768 扩展到 32767 |
|||
|
输入数据溢出检测 |
是 |
||
|
抑噪性 |
扰动期间的最大温度偏差 |
当 EMC 扰动对电源与 I/O 接线产生作用时不超过 ±4 % |
|
|
电缆 |
屏蔽双绞线 |
||
|
串扰 |
1 LSB 最大值 |
||
|
隔离 |
外部电源与输入之间 |
1500 Vac |
|
|
输入与内部逻辑电路之间 |
500 Vac |
||
|
输出保护 |
短路保护 |
开路保护 |
|
|
外部电源关闭时的行为 |
输入值为 0 控制器中的外部电源错误状态位是 ON。 |
||
