TM3DM24R/TM3DM24RG 接线图

简介

这些扩展模块具有用于连接输入、输出和电源的内置可插拔螺钉或卡簧端子块。

接线规则

请参阅接线优化方法。

接线图

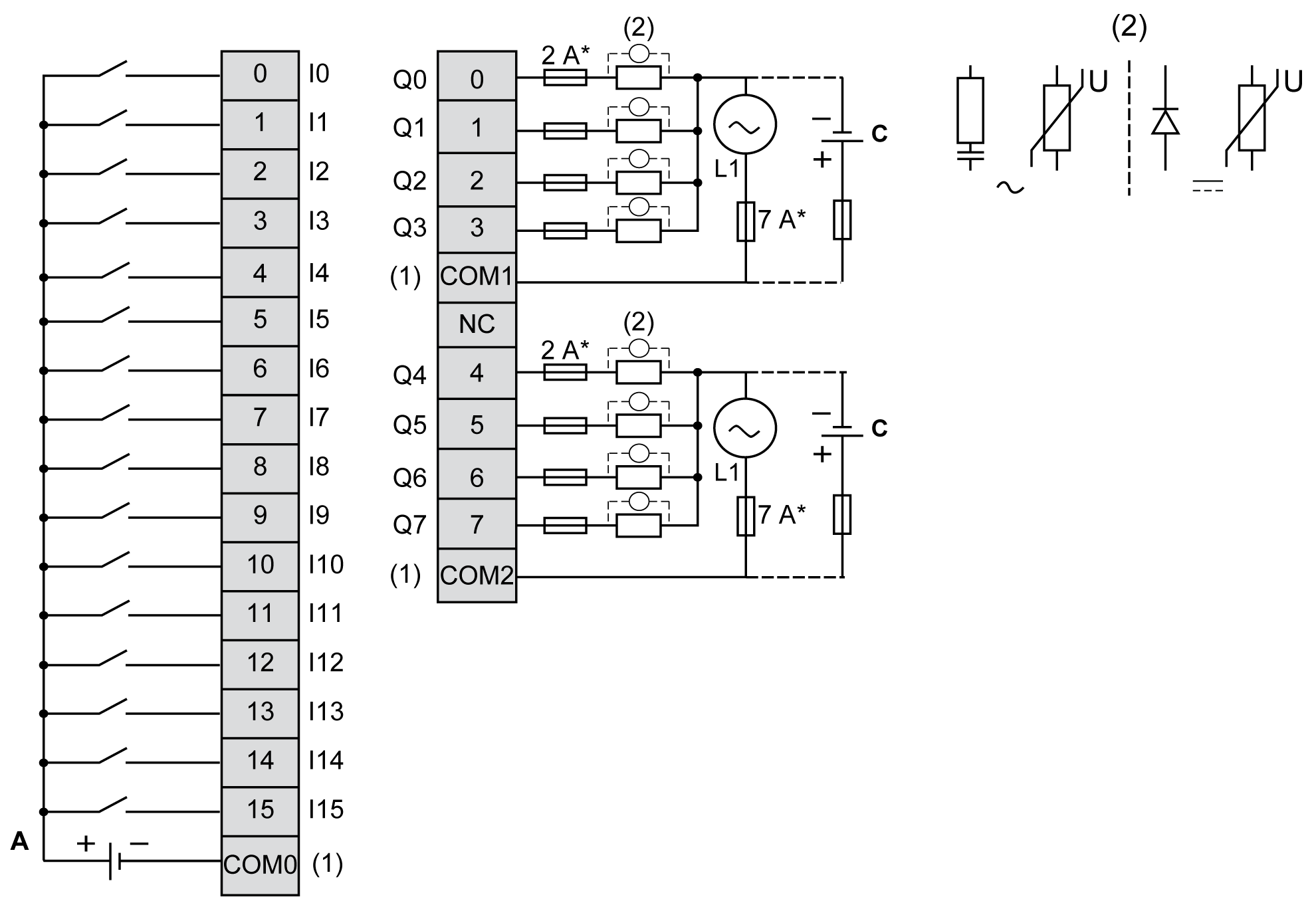

下图说明了输入和输出、传感器和执行器及其正逻辑的公共端之间的连接：



*   T 型熔断器

(1)   COM0、COM1 和 COM2 端子未在内部连接。

(2)   为了延长触点的使用寿命，以及防止潜在的电感式负载损坏，您必须将续流二极管并行连接到每个电感式直流负载或将 RC 缓冲器并行连接到每个电感式交流负载或任一种负载的变阻器。

C   源型接线（正逻辑）

注意： 将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。

下图说明了输入和输出、传感器和执行器及其负逻辑的公共端之间的连接：



*   T 型熔断器

(1)   COM0、COM1 和 COM2 端子未在内部连接。

(2)   为了延长触点的使用寿命，以及防止潜在的电感式负载损坏，您必须将续流二极管并行连接到每个电感式直流负载或将 RC 缓冲器并行连接到每个电感式交流负载或任一种负载的变阻器。

D   漏型接线（负逻辑）

注意： 将 TM3 扩展模块与 TM3 以太网总线耦合器一起使用时，必须先将 RC 缓冲器并行连接到每个电感式交流负载。

有关 24 Vdc 电源的信息，请参阅 DC 电源特征。
