TMSES4 Ethernet 为控制器提供了另外一个 Ethernet 接口。只能在系统中配置一个 TMSES4 模块。
下表描述了 TMSES4 Ethernet 通讯模块的主要特性：

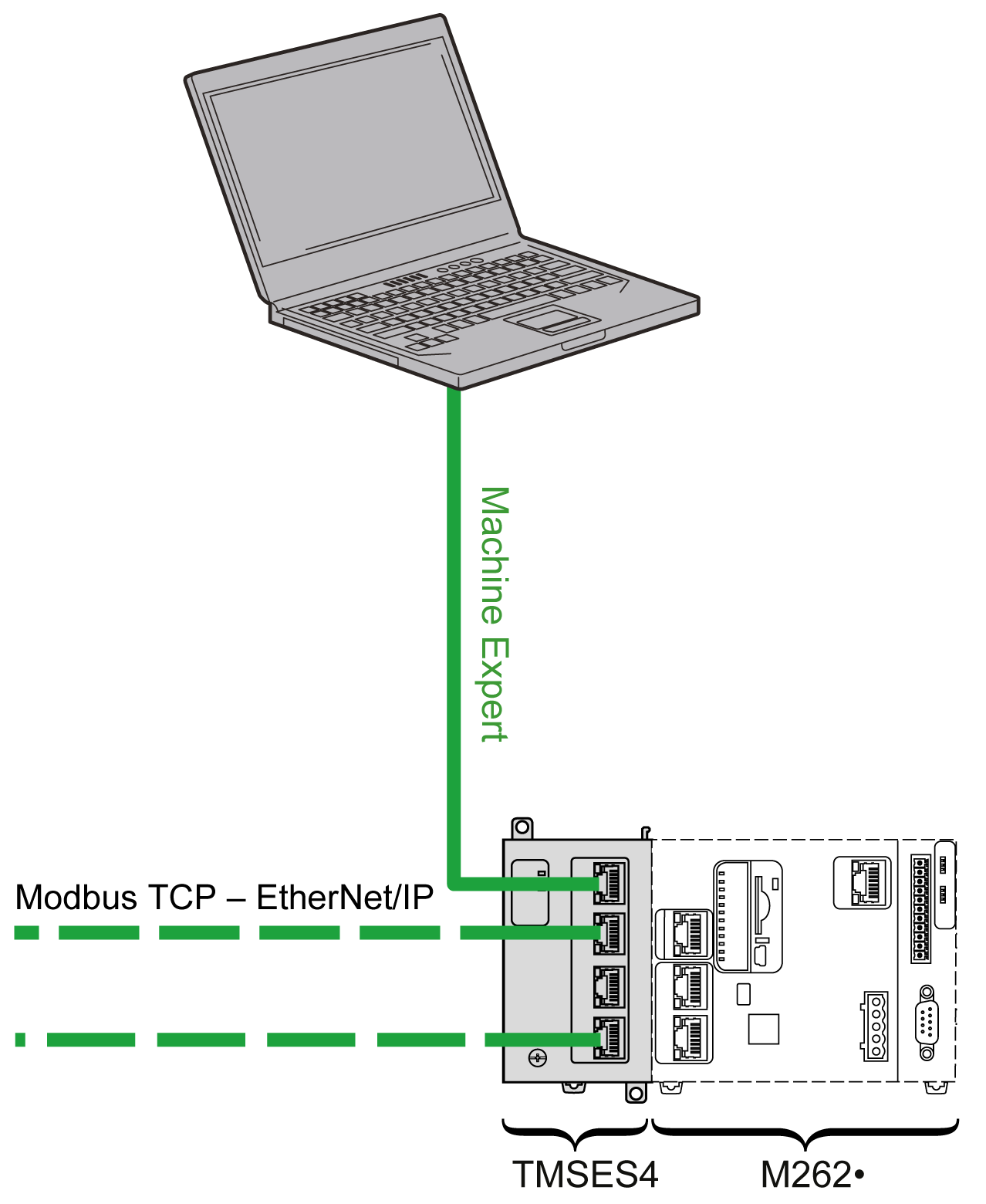

下图显示控制器到 Ethernet 网络之间的连接。

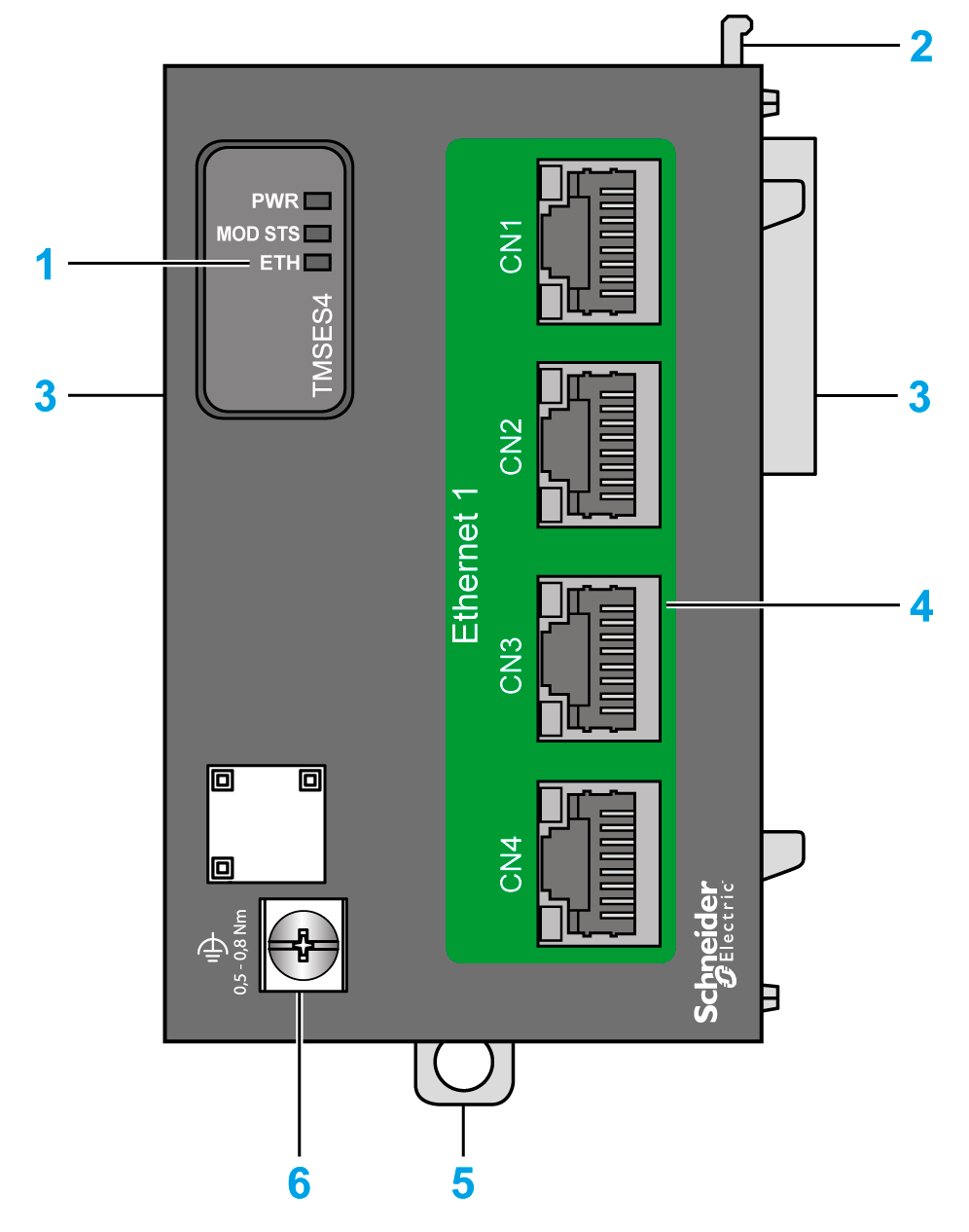

下图显示了 TMSES4 模块的主要元件：

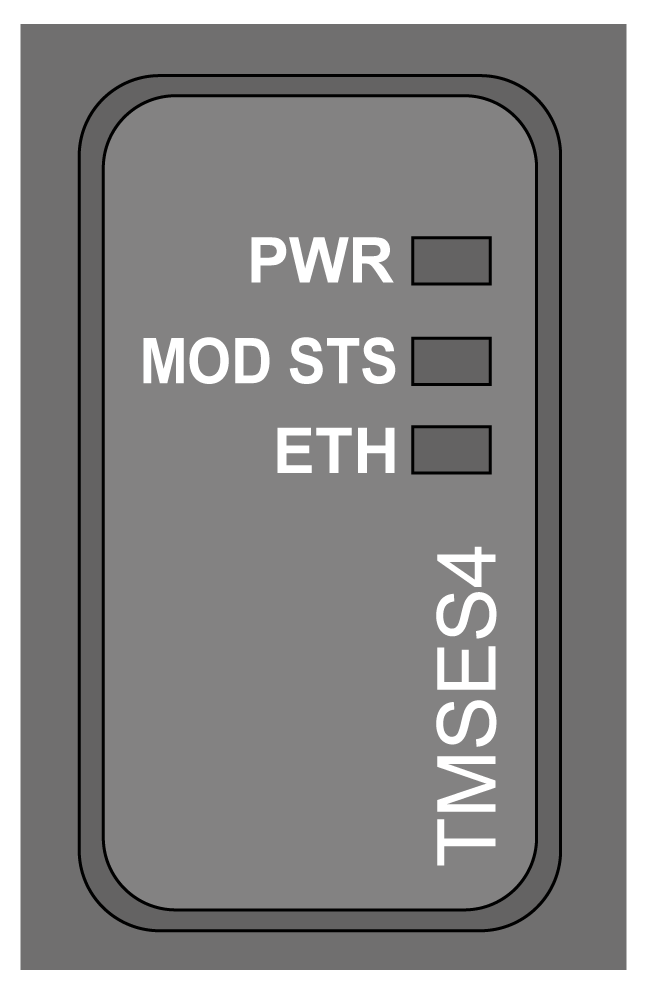

下表介绍了 TMSES4 状态 LED：
下表介绍TMSES4状态 LED：
|
LED 指示灯 |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
PWR |
绿色 |
亮起 |
已通电。 |
|
熄灭 |
已断电。 |
||
|
MOD STS |
绿色 |
亮起 |
模块正在运行。 |
|
红色 |
亮起 |
模块未在运行。 |
|
|
闪烁 |
检测到连接错误。 |
||
|
ETH |
绿色 |
亮起 |
模块正在运行，且一个端口已连接。 |
|
闪烁 |
如果正在闪烁： o3 次：没有连接任何端口。 o4 次：IP 地址重复。 o5 次：IP 地址正在等待。 o6 次：应用了默认 IP 地址。 |
||
|
熄灭 |
模块正在初始化。 |

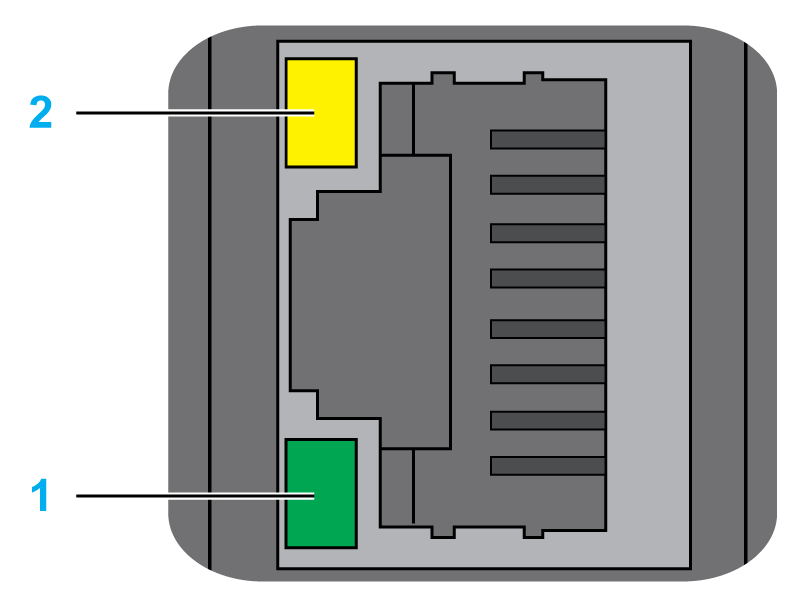

下图显示了 RJ45 连接器状态 LED：
下表描述了 RJ45 连接器状态 LED：
|
标签 |
描述 |
LED 指示灯 |
||
|---|---|---|---|---|
|
颜色 |
状态 |
描述 |
||
|
1 |
Ethernet 活动 |
绿色 |
熄灭 |
无活动 |
|
亮起 |
传输或接收数据 |
|||
|
2 |
Ethernet 链路 |
绿色/黄色 |
熄灭 |
无链路 |
|
黄色 |
链路速率为 10 或 100 Mbit/s |
|||
|
绿色 |
链路速率为 1 Gbit/s |
|||
