直接在面板表面安装

概述

本节介绍如何使用面板安装套件（随附）安装 TMS 扩展模块。本节还提供了所有模块的安装孔布局。

面板安装套件

下图显示了面板安装套件的安装：




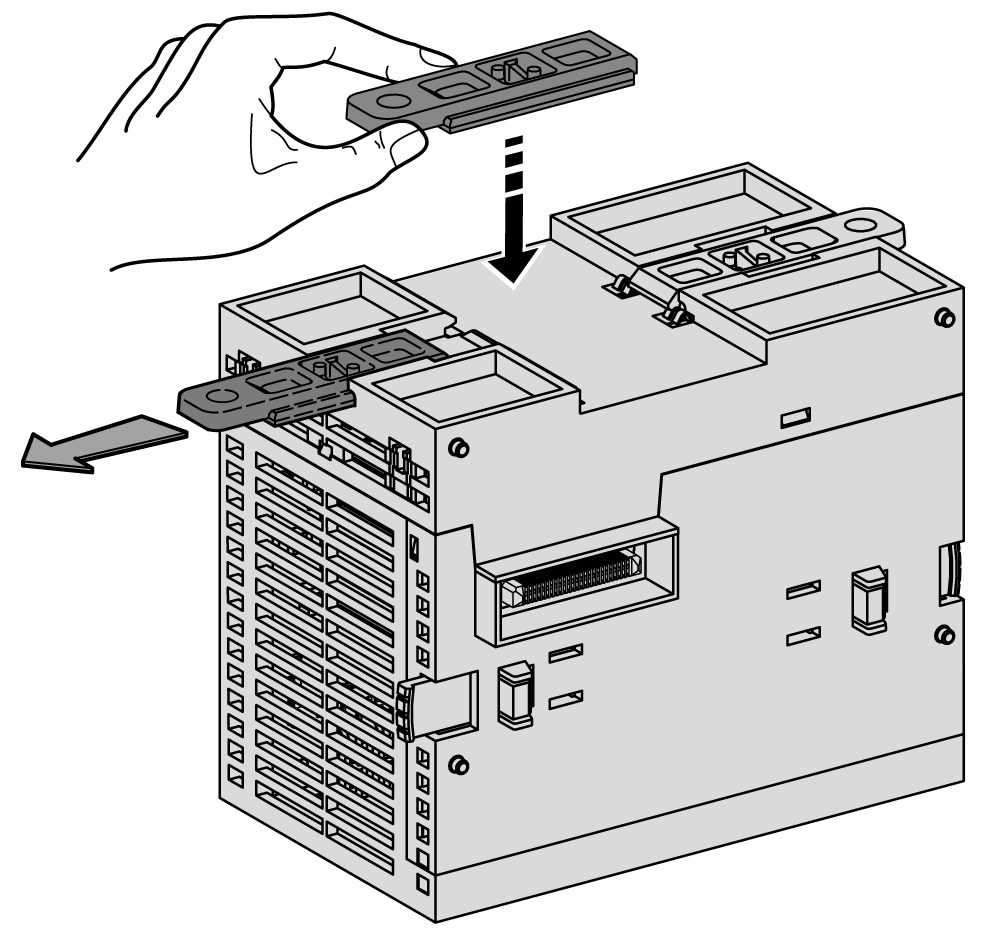

TMSES4

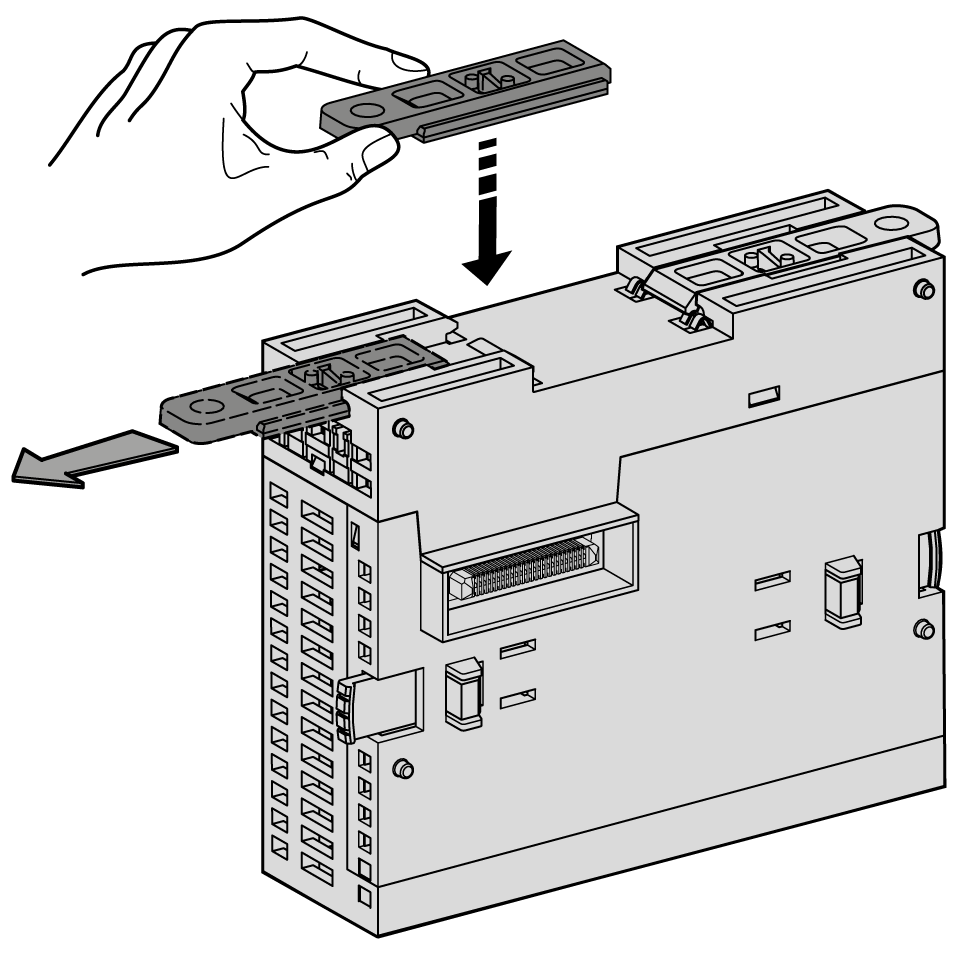

TMSCO1

安装孔布局

下图显示了 TMS 扩展模块的安装孔：

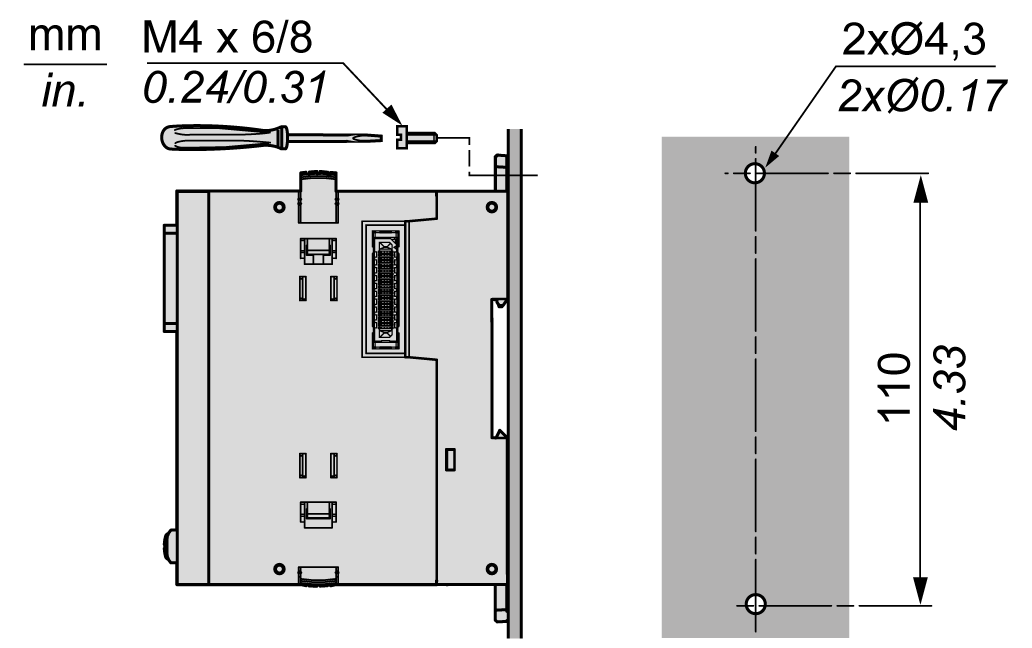

TMSES4

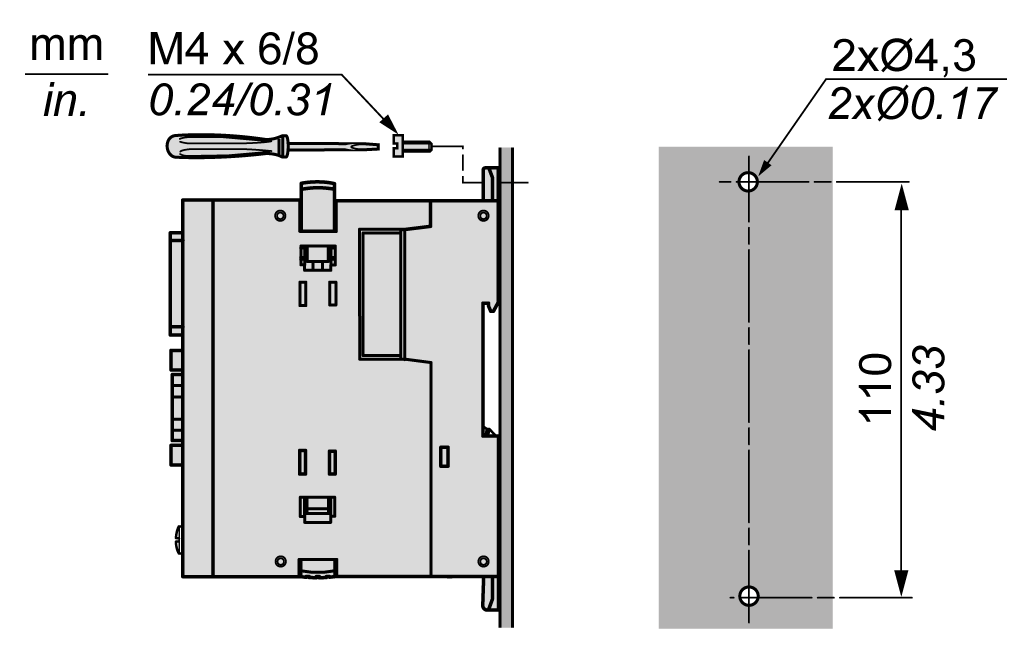

TMSCO1
