Anzeigen von Fehlermeldungen über das HMI

Fehler der Fehlerklasse 0 zurücksetzen

Bei einem Fehler der Fehlerklasse 0 blinken die beiden rechten Punkte in der 7-Segment-Anzeige (2). Der Fehlercode wird nicht direkt auf der 7-Segment-Anzeige ausgegeben, sondern muss vom Anwender abgefragt werden.

Zum Auslesen und Zurücksetzen gehen Sie folgendermaßen vor:

oBeheben Sie die Ursache.

oDrücken und halten Sie die Navigationstaste.

Der Fehlercode wird auf der 7-Segment-Anzeige angezeigt.

oLassen Sie die Navigationstaste los.

Auf der 7-Segment Anzeige wird (fres) angezeigt.

oDrücken Sie auf die Navigationstaste, um die Fehlermeldung zurückzusetzen.

Die 7-Segment-Anzeige kehrt zur Ausgangsanzeige zurück.

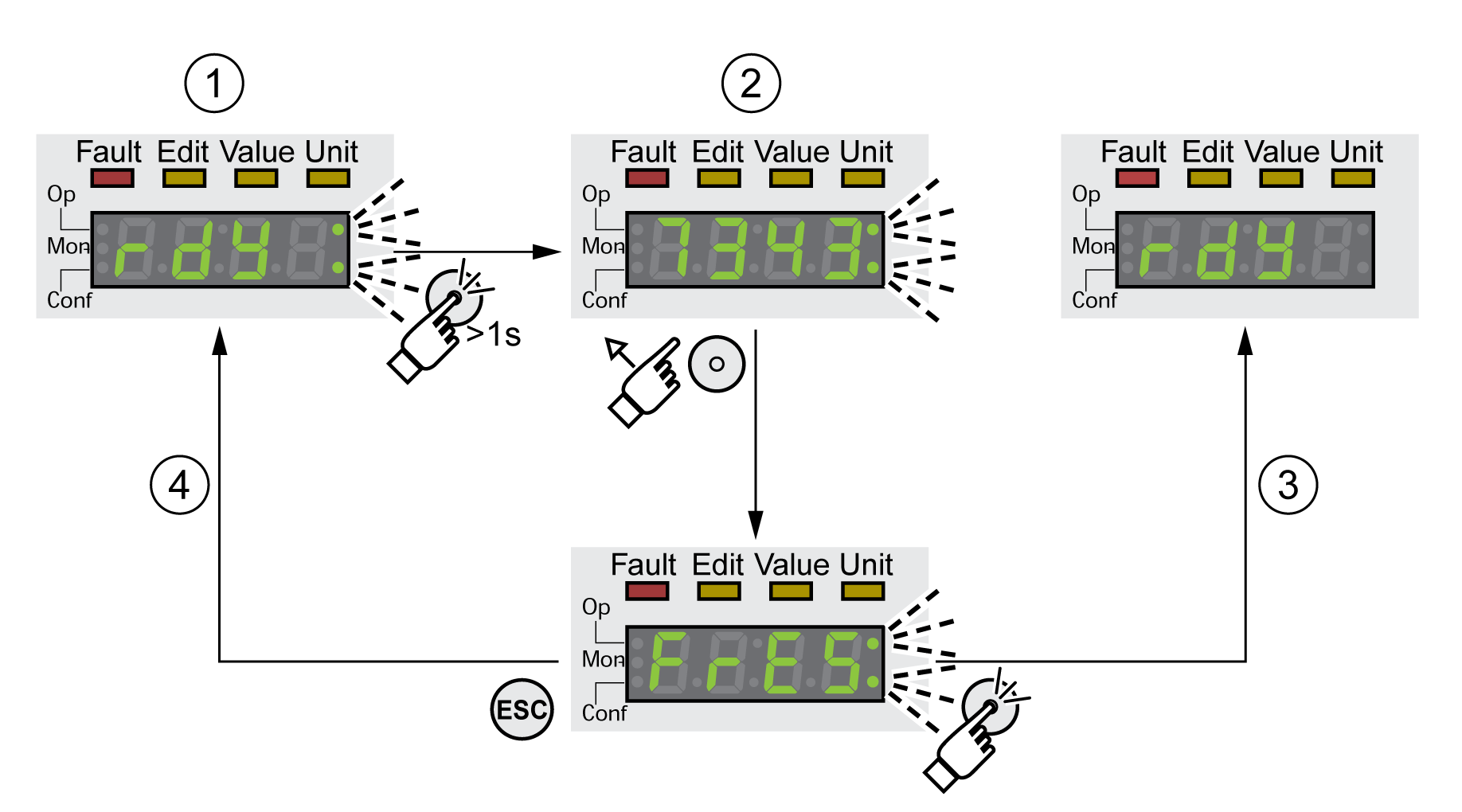

1   HMI zeigt einen Fehler der Fehlerklasse 0

2   Anzeige des Fehlercodes

3   Zurücksetzen einer Fehlermeldung

4   Abbrechen (Fehlermeldung bleibt im Speicher)

Die Bedeutungen der Fehlercodes finden Sie im Kapitel Fehlermeldungen.

Fehler der Fehlerklasse 1 ... 4 auslesen und quittieren

Bei einem Fehler der Fehlerklasse 1 wird der Fehlercode im Wechsel mit der Anzeige (stop) auf der 7-Segment-Anzeige ausgegeben.

Bei einem Fehler der Fehlerklasse 2 ... 4 wird der Fehlercode im Wechsel mit der Anzeige (flt) auf der 7-Segment-Anzeige ausgegeben.

Zum Auslesen und Zurücksetzen gehen Sie folgendermaßen vor:

oBeheben Sie die Ursache.

oDrücken Sie die Navigationstaste.

Auf der 7-Segment Anzeige wird (fres) angezeigt.

oDrücken Sie auf die Navigationstaste, um die Fehlermeldung zurückzusetzen.

Das Produkt wechselt in den Betriebszustand 4 Ready To Switch On.

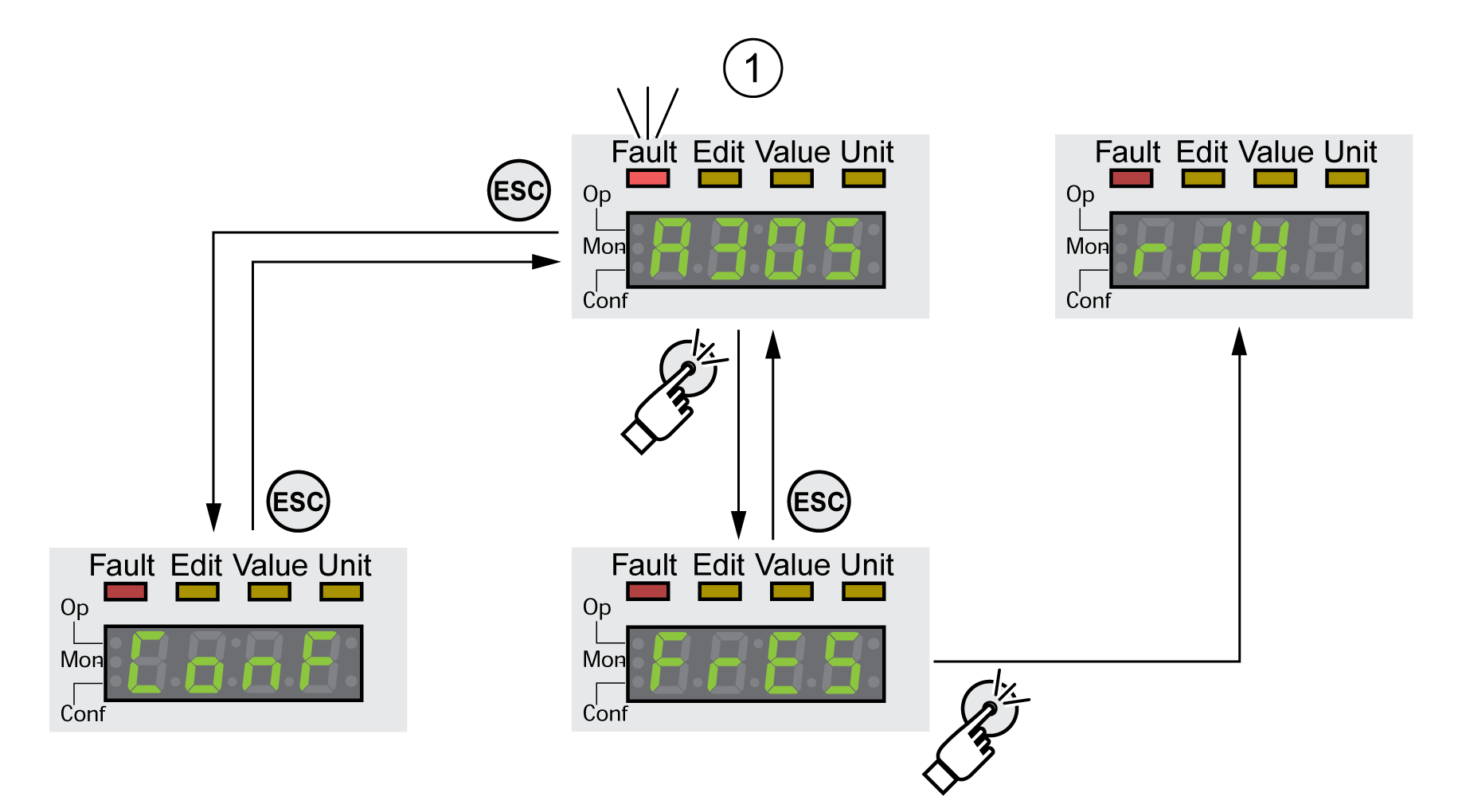

1   HMI zeigt eine Fehlermeldung mit Fehlercode

Die Bedeutungen der Fehlercodes finden Sie im Kapitel Fehlermeldungen.
