MC_AbortTrigger

Funktionsbeschreibung

Dieser Funktionsbaustein beendet die Positionserfassung.

Name der Bibliothek und Namespace

Name der Bibliothek: PLCopen MC part 1

Namespace: PLCO

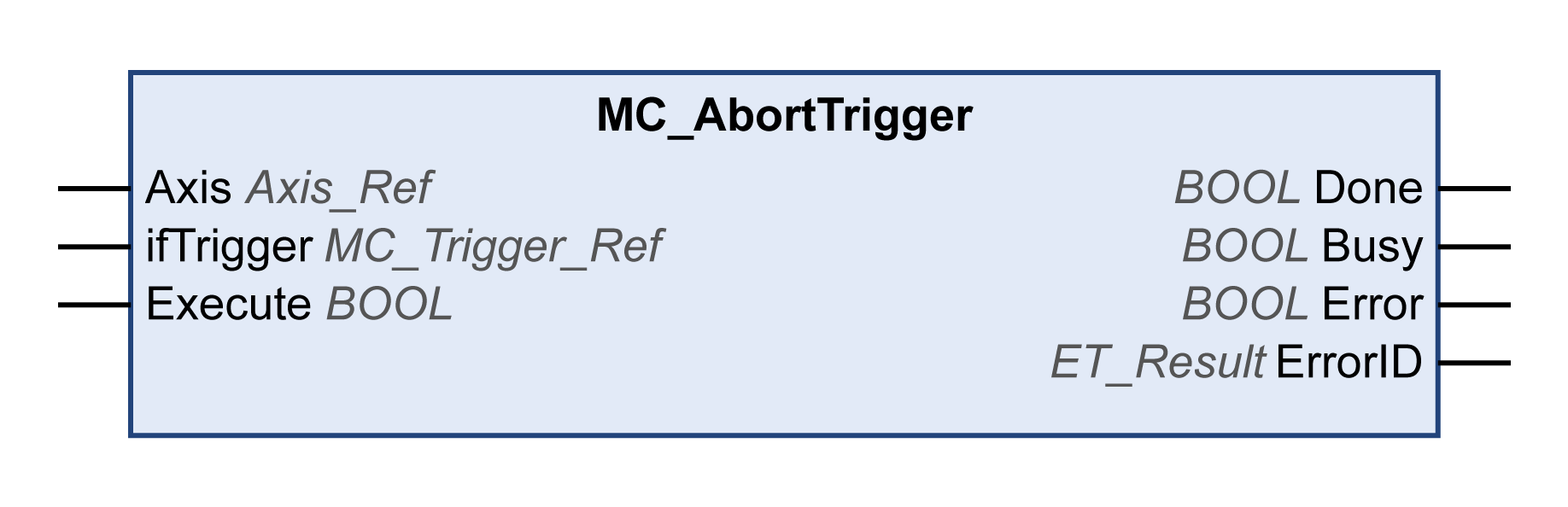

Grafische Darstellung

Eingänge

Eingang	Datentyp	Beschreibung
Axis	Axis_Ref	Verweis auf die Achse, für die der Funktionsbaustein ausgeführt werden soll.
Execute	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt. Während der Ausführung des Funktionsbausteins wird eine steigende Flanke am Execute-Eingang ignoriert.
ifTrigger	MC_Trigger_Ref	Flanke zum Auslösen der Positionserfassung. Eine Beschreibung finden Sie unter MC_Trigger_Ref.

Eingang

Datentyp

Beschreibung

Axis

Axis_Ref

Verweis auf die Achse, für die der Funktionsbaustein ausgeführt werden soll.

Execute

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt.

Während der Ausführung des Funktionsbausteins wird eine steigende Flanke am Execute-Eingang ignoriert.

ifTrigger

MC_Trigger_Ref

Flanke zum Auslösen der Positionserfassung.

Eine Beschreibung finden Sie unter MC_Trigger_Ref.

Ausgänge

Ausgang	Datentyp	Beschreibung
Done	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Die Ausführung wurde nicht beendet, oder es wurde ein Fehler erkannt. oTRUE: Ausführung ohne Fehler beendet.
Busy	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Der Funktionsbaustein wird nicht ausgeführt. oTRUE: Der Funktionsbaustein wird ausgeführt.
Error	BOOL	Wertebereich: FALSE, TRUE. Standardwert: FALSE. oFALSE: Der Funktionsbaustein wird ausgeführt. Während der Ausführung wurde kein Fehler erkannt. oTRUE: Bei der Ausführung des Funktionsbausteins ist ein Fehler aufgetreten.
ErrorID	ET_Result	Diese Aufzählung stellt Diagnoseinformationen zur Verfügung.

Mögliche Werte von ET_Result

ErrorId	Ursache	Abhilfemaßnahme
AxisInvalid	Es wurde keine Achse für den Eingang Axis angegeben, oder die angegebene Achse unterstützt die erforderliche Funktion nicht, Für MC_Touchprobe und MC_AbortTrigger: Die angegebene Achse unterstützt die Erfassung nicht.	Verbinden Sie die Achse, für die der Funktionsbaustein ausgeführt werden soll, mit dem Eingang Axis. Für MC_Touchprobe und MC_AbortTrigger: Verwenden Sie eine Achse, die die Erfassung unterstützt.
DeviceAccessFailed	Fehler beim Lesen/Schreiben über den Servicekanal in Sercos-Phase 4 erkannt.	Reduzieren Sie die Häufigkeit des Zugriffs auf den Servicekanal mit FB_WriteIDN und/oder FB_ReadIDN.
InvalidCaptureSource	Die angegebene Erfassungsquelle existiert nicht.	Stellen Sie sicher, dass die Erfassungsquelle vom Gerät unterstützt wird.
InvalidDigitalInputConfiguration	Die Konfiguration des digitalen Eingangs der Steuerung für den Geber ist ungültig.	Überprüfen Sie die korrekte Konfiguration des digitalen Eingangs für den Geber.
NoEncoderSupplyDetected	Keine Spannungsversorgung des Gebers	Stellen Sie sicher, dass die richtige Spannungsversorgung des Gebers vorhanden ist.
UnexpectedReturnValue	Nicht bestimmbarer Rückgabewert vom System.	Wenden Sie sich an Ihren Schneider Electric Ansprechpartner.
