Zustandsbeschreibung ohne Halt
Wenn der Eingang am Pin i_xEn auf High ist, die Zeit i_tBase auf 1 s gesetzt ist und der Eingang i_xHold FALSE ist, dann wird q_dwOput nach Ablauf des Zeitintervalls i_tBase um eins inkrementiert.
DWORD_AS_BIT (Eingang: = Frequency_Multiplier. q_dwOput):
oDWORD_AS_BIT.q_x00 ist 1 s nach dem Aktivieren des Funktionsblocks für die Dauer der Zeitbasis EIN
oDWORD_AS_BIT.q_x01 ist 2 s nach dem Aktivieren des Funktionsblocks für 2 * die Dauer der Zeitbasis EIN
oDWORD_AS_BIT.q_x02 ist 4 s nach dem Aktivieren des Funktionsblocks für 4 * die Dauer der Zeitbasis EIN

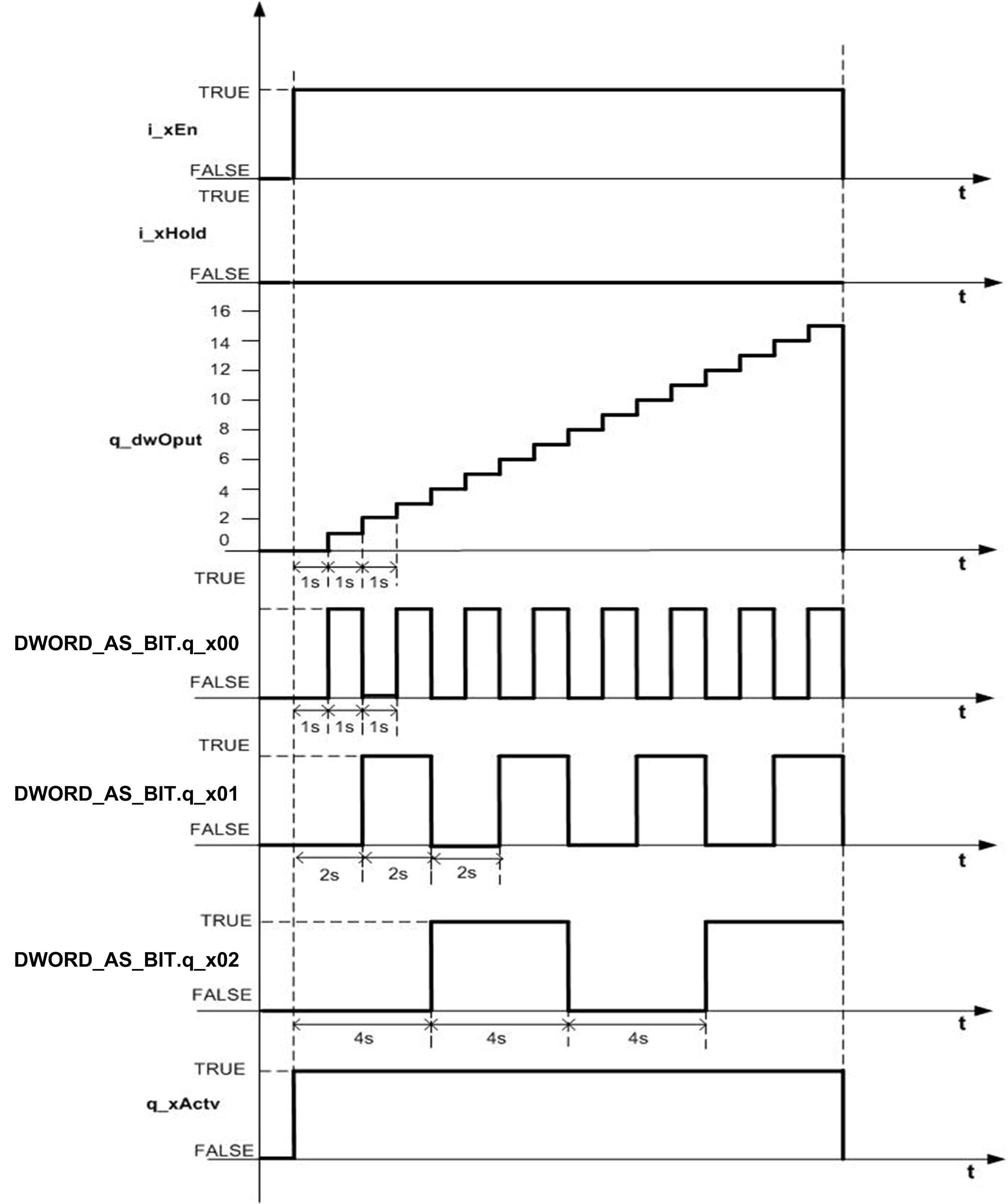

Diese Abbildung zeigt das Timing-Diagramm für den Funktionsbaustein Frequency_Multiplier ohne Halteeingang:
