Mappage des E/S EtherNet/IP

Présentation

Lorsque les échanges de données sont configurées, vous pouvez mapper des variables qui seront utilisées par le programme.

Configurer le mappage d'E/S EtherNet/IP Scanner

Étape	Action
1	Dans l'arborescence Equipements, double-cliquez sur Gestionnaire de protocole. Résultat : la fenêtre de configuration s'affiche.
2	Sélectionnez l'onglet EtherNet/IP Scanner I/O Mapping.

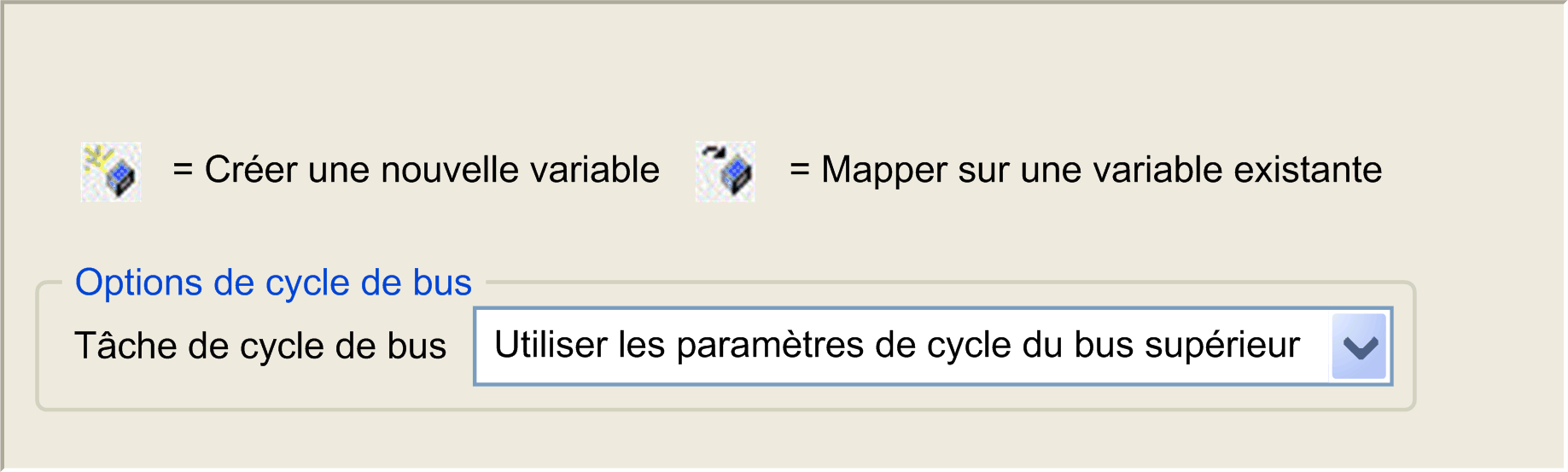

3	Sélectionnez une option dans la liste Tâche de cycle de bus : oUtiliser les paramètres de cycle du bus supérieur (option par défaut) ; oMAST NOTE : Le paramètre Tâche de cycle de bus indiqué dans l'éditeur de mappage d'E/S de l'équipement qui contient le Gestionnaire de protocole définit la tâche responsable de l'actualisation des images d'E/S (%QW, %IW). Ces images d'E/S correspondent à la requête EtherNet/IP envoyée aux équipements cibles EtherNet/IP et aux bits de validité.

Étape

Action

Dans l'arborescence Equipements, double-cliquez sur Gestionnaire de protocole.

Résultat : la fenêtre de configuration s'affiche.

Sélectionnez l'onglet EtherNet/IP Scanner I/O Mapping.

Sélectionnez une option dans la liste Tâche de cycle de bus :

oUtiliser les paramètres de cycle du bus supérieur (option par défaut) ;

oMAST

NOTE : Le paramètre Tâche de cycle de bus indiqué dans l'éditeur de mappage d'E/S de l'équipement qui contient le Gestionnaire de protocole définit la tâche responsable de l'actualisation des images d'E/S (%QW, %IW). Ces images d'E/S correspondent à la requête EtherNet/IP envoyée aux équipements cibles EtherNet/IP et aux bits de validité.

NOTE : Lorsque Gestionnaire de protocole est configuré, le fichier de post-configuration du réseau de l'équipement est ignoré.

Configurer un mappage d'E/S d'équipement EtherNet/IP cible

Lorsque les échanges de données sont configurés dans des connexions prédéfinies ou nouvelles, vous pouvez mapper des variables qui seront utilisées par le programme.

Étape	Action
1	Dans l'arborescence Equipements, double-cliquez sur l'équipement EtherNet/IP cible : Résultat : la fenêtre de configuration associée s'affiche.

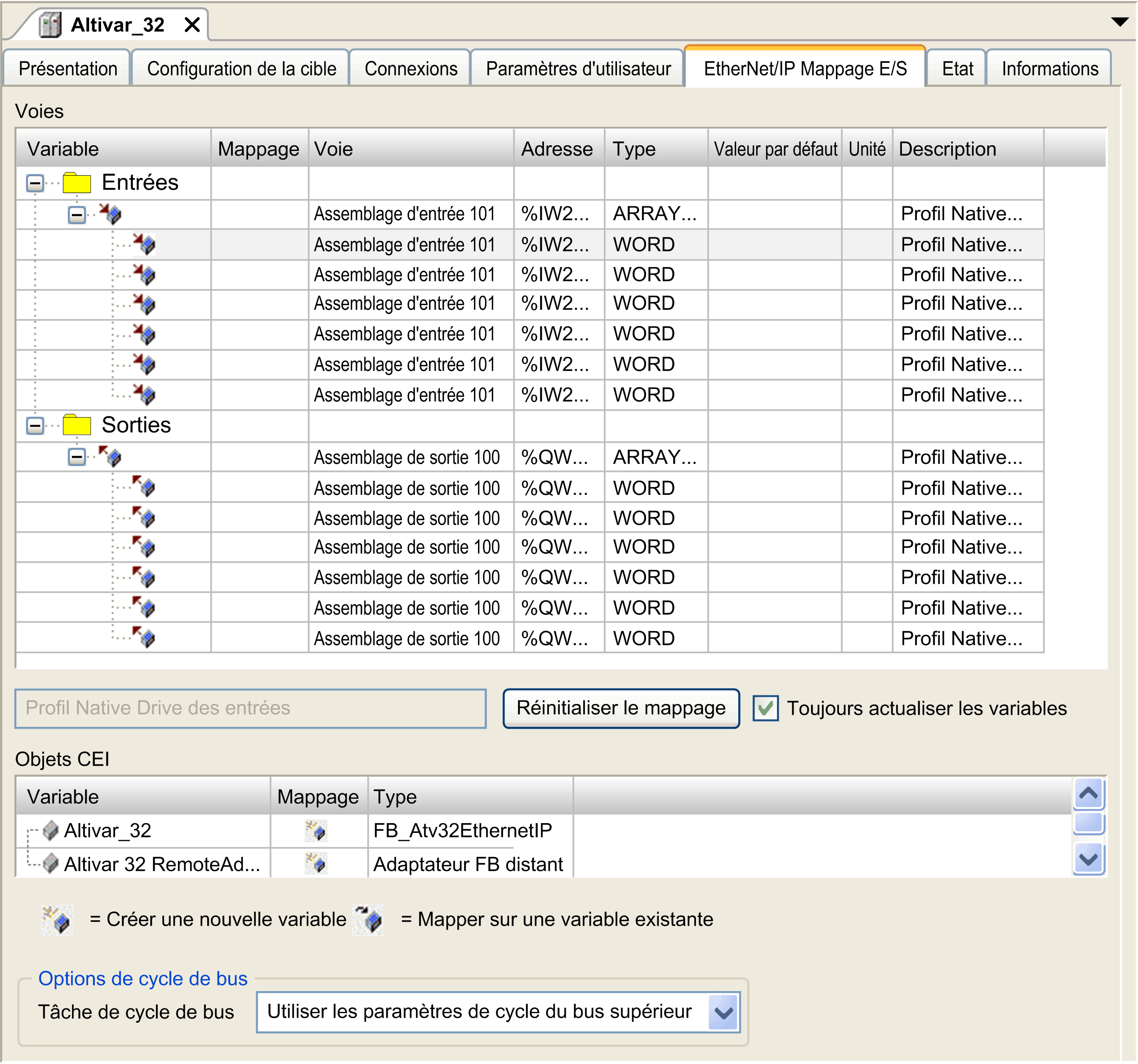

2	Sélectionnez l'onglet EtherNet/IP Mappage E/S.
3	Sélectionnez une option dans la liste Tâche de cycle de bus : oUtiliser les paramètres de cycle du bus supérieur (option par défaut) ; oMAST NOTE : Le paramètre Tâche de cycle de bus indiqué dans l'éditeur de mappage d'E/S de l'équipement qui contient le Gestionnaire de protocole définit la tâche responsable de l'actualisation des images d'E/S (%QW, %IW). Ces images d'E/S correspondent à la requête EtherNet/IP envoyée aux équipements cibles EtherNet/IP et aux bits de validité.
4	Double-cliquez dans une cellule de la colonne Variable pour ouvrir un champ texte. Saisissez le nom d'une variable ou cliquez sur le bouton […] et choisissez une variable au moyen de l'aide à la saisie.
