Caractéristiques des modules TM3AQ2/TM3AQ2G
Cette section décrit les limites d'alimentation et les caractéristiques des sorties des modules d'extension TM3AQ2/TM3AQ2G.
Consultez également la section Caractéristiques environnementales.
|
|
|
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

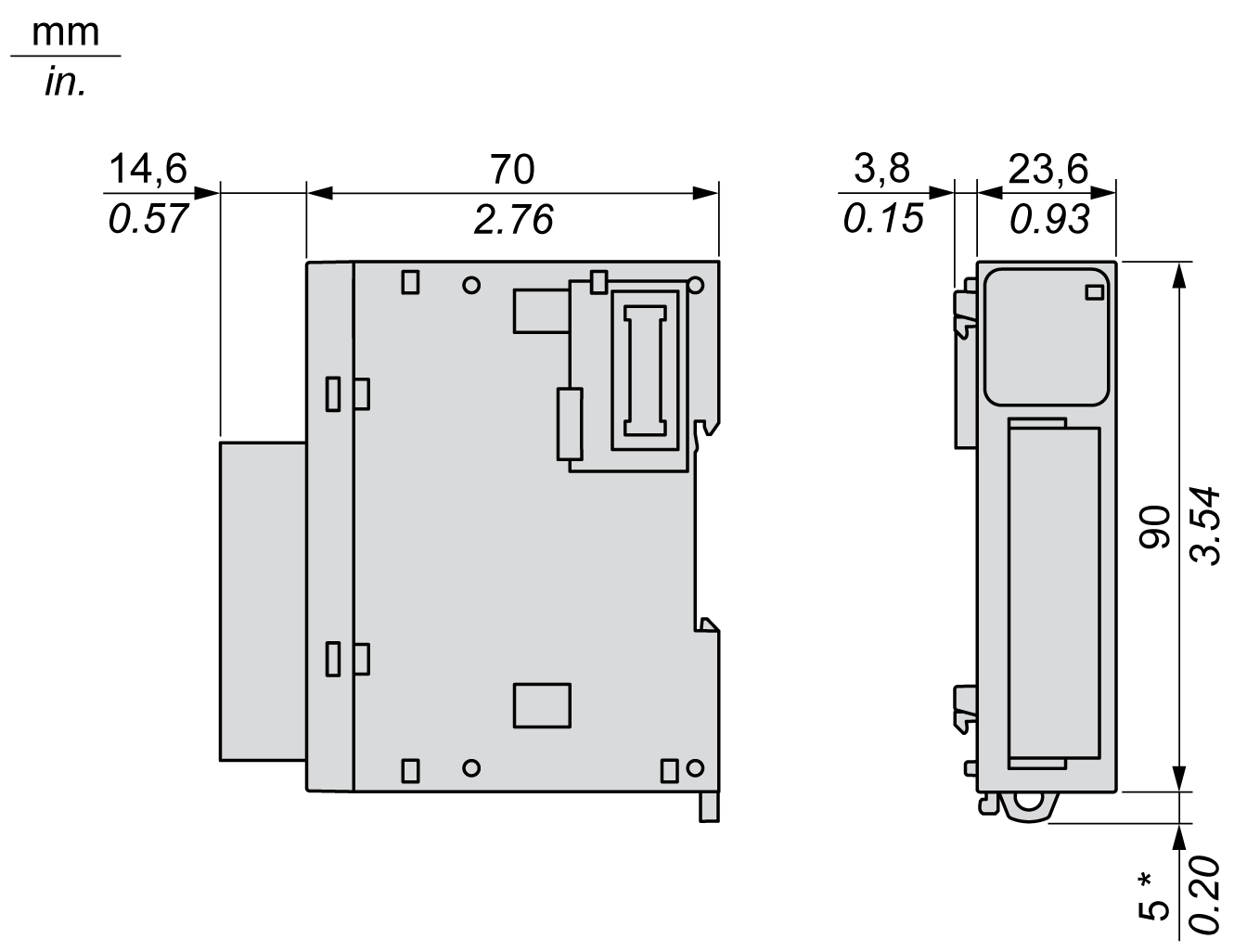

Les schémas suivants indiquent les dimensions externes des modules d'extension TM3AQ2/TM3AQ2G :
NOTE : * 8,5 mm (0,33 in) lorsque la bride est tirée.
|
Caractéristiques |
Valeur |
|---|---|
|
Tension d'alimentation nominale |
24 VCC |
|
Plage d'alimentation |
20,4 à 28,8 VCC |
|
Nombre moyen d'insertions/retraits de connecteur |
100 au minimum |
|
Consommation sur le bus interne 5 VCC |
30 mA (charge nulle) 40 mA (pleine charge) |
|
Consommation sur le bus interne 24 VCC |
0 mA |
|
Consommation sur le segment 24 VCC externe |
30 mA (charge nulle) 70 mA (pleine charge) |
Le tableau ci-dessous décrit les caractéristiques des sorties des modules d'extension TM3AQ2/TM3AQ2G :
|
Caractéristiques |
Valeur |
||
|---|---|---|---|
|
Sortie de tension |
Sortie d'intensité |
||
|
Type de signal configurable par voie logicielle |
Sortie de tension |
Sortie d'intensité |
|
|
Plage de sortie |
0 à 10 VCC –10 à +10 VCC |
0 à 20 mA 4 à 20 mA |
|
|
Impédance de la charge |
1 kΩ min |
300 Ω max |
|
|
Type de charge de l'application |
Charge résistive |
||
|
Temps de stabilisation |
1 ms |
||
|
Précision max. à 25 °C (77 °F) |
±0,1 % de la pleine échelle |
||
|
Dérive en température |
±0,006 % de la pleine échelle |
||
|
Répétabilité après la durée de stabilisation |
±0,4 % de la pleine échelle |
||
|
Non-linéarité |
±0,01 % de la pleine échelle |
||
|
Ondulation de sortie |
20 mV max |
||
|
Dépassement |
0 % |
||
|
Ecart de sortie maximum |
±1,0 % de la pleine échelle |
||
|
Résolution |
12 bits ou 11 bits + signe (4096 points) |
||
|
Valeur d'entrée du LSB |
2,44 mV (0 à 10 VCC) 4,88 mV (-10 à +10 VCC) |
4,88 µA (0 à 20 mA) 3,91 µA (4 à 20 mA) |
|
|
Type de données du programme d'application |
0 à 4095 (0 à 10 VCC) –2048 à +2047 (–10 à +10 VCC) |
0 à 4095 |
|
|
Entre –32 768 et 32 767 |
|||
|
Détection de données d'entrée hors plage |
Oui |
||
|
Résistance au bruit |
Ecart maximum temporaire pendant les perturbations |
±4 % maximum lorsqu'une perturbation CEM est appliquée au câblage d'alimentation et d'E/S |
|
|
Câble |
Blindé à paires torsadées |
||
|
Diaphonie |
1 LSB max. |
||
|
Isolement |
Entre les entrées et l'alimentation externe |
1 500 VCA |
|
|
Entre les entrées et les circuits logiques internes |
500 VCA |
||
|
Protection des sorties |
Protection contre les courts-circuits |
Protection contre les circuits ouverts |
|
|
Comportement si alimentation externe hors tension |
Valeur de l'entrée : 0 Le bit d'état d'erreur de l'alimentation externe est activé dans le contrôleur. |
||
