Pour ajouter un module d'extension à votre contrôleur ou à votre interface de bus de terrain, sélectionnez le module d'extension dans le Catalogue de matériels, faites-le glisser dans l'arborescence Équipements et déposez-le sur l'un des nœuds en surbrillance.
Pour plus d'informations sur l'ajout d'un équipement à votre projet, consultez :
• Utilisation de la méthode glisser-déposer
• Utilisation du Menu contextuel ou du bouton Plus
Pour configurer le module d'extension, double-cliquez sur le module que vous avez ajouté dans l'arborescence Équipements.
Résultat la fenêtre Module TM5 - Mappage d'E/S s'ouvre.

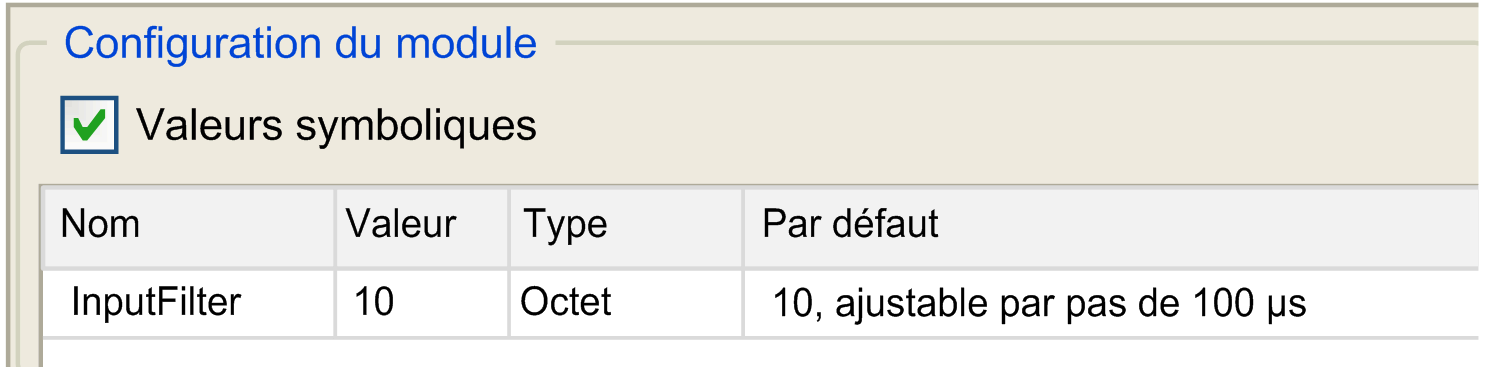

Description de l'onglet Paramètres définis par l'utilisateur
Définissez les paramètres du module d'extension à l'aide de l'onglet Paramètres définis par l'utilisateur :
L'onglet Paramètres définis par l'utilisateur contient les colonnes suivantes :
|
Colonne |
Description |
Modifiable |
|---|---|---|
|
Nom |
Nom de paramètre |
Non |
|
Valeur |
Valeur du paramètre |
Oui. Double-cliquez pour ouvrir une zone d'édition. |
|
Type |
Type de données du paramètre |
Non |
|
Par défaut |
Valeur par défaut du paramètre |
Non |

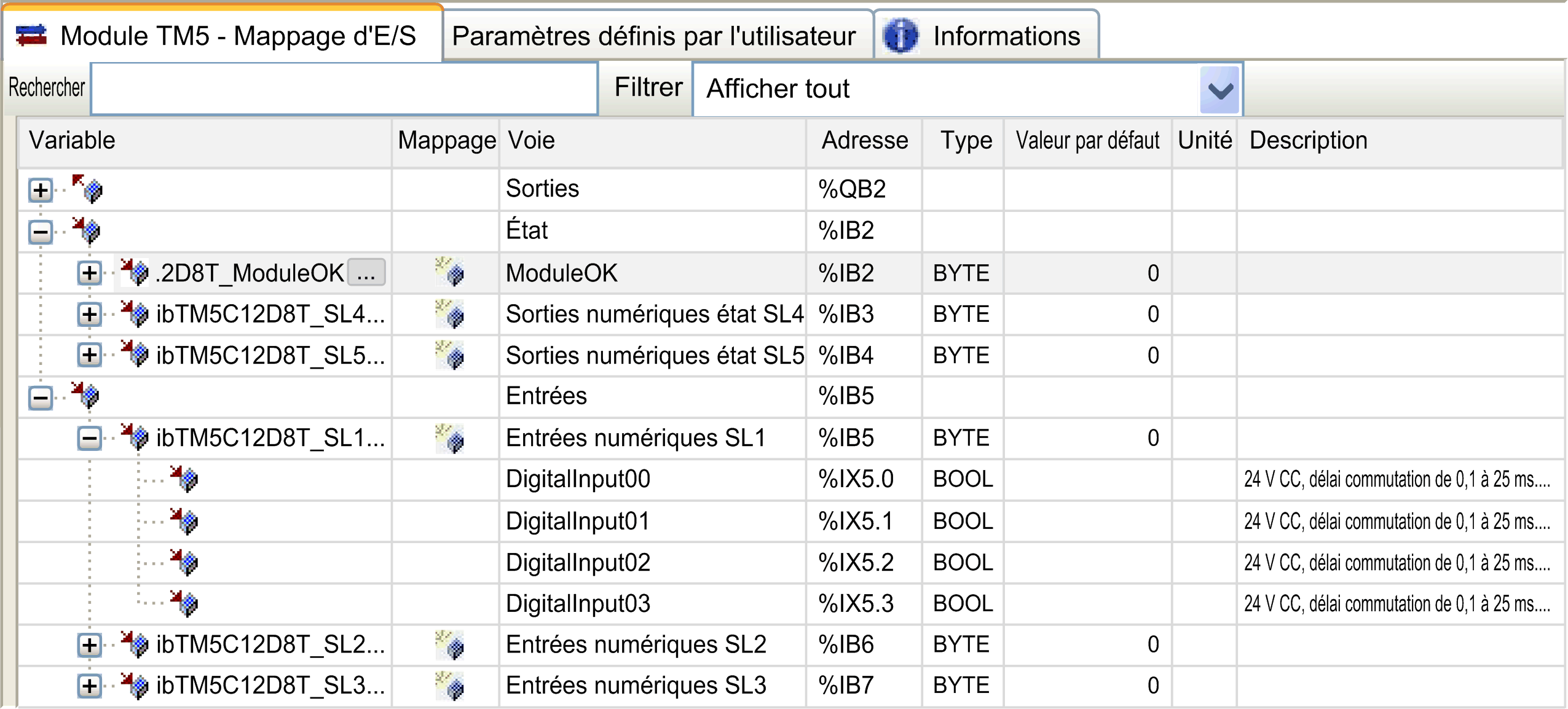

Description de l'onglet Module TM5 - Mappage d'E/S
L'onglet Module TM5 - Mappage d'E/S permet de définir et de nommer des variables. Cet onglet fournit également des informations complémentaires telles que l'adressage topologique :
L'onglet Module TM5 - Mappage d'E/S contient les colonnes suivantes :
|
Colonne |
Description |
|---|---|
|
Variable |
Permet de mapper le canal sur une variable. Double-cliquez sur l'icône de la variable pour saisir le nom de la variable. S'il s'agit d'une nouvelle variable, celle-ci est créée. Il est également possible de mapper une variable existante avec l'aide à la saisie des variables en cliquant sur le bouton d'aide à la saisie. |
|
Mappage |
Indique si le canal est mappé sur une variable nouvelle ou existante. |
|
Canal |
Nom du canal de l'équipement. |
|
Adresse |
Adresse du canal |
|
Type |
Type de données du canal. |
|
Unité |
Unité de la valeur du canal. |
|
Description |
Description du canal. |
Le paramètre Toujours actualiser les variables est défini sur Activé 1 (utiliser la tâche du cycle de bus si elle n'est utilisée dans aucune tâche) et ne peut pas être modifié.
NOTE : La valeur %I est mise à jour à partir des informations physiques disponibles au début de chaque tâche, au moyen de %I.
Le niveau de sortie physique est mis à jour à partir de la variable en mémoire correspondant à la valeur des sorties au sein de la tâche définie par la configuration de la Tâche de cycle de bus.
