Inserire un passo-transizione

Panoramica

Il comando SFC Editor > Inserire un passo transizione viene usato nell'editor SFC per inserire un passo e una transizione prima della posizione correntemente selezionata.

Il posizionamento (sequenza) del nuovo passo e la transizione dipendono dall'eventuale selezione di passo o transizione durante l'esecuzione del comando. Automaticamente, viene mantenuta la sequenza passo-transizione-passo-transizione-... Per gli esempi, vedere le immagini seguenti:

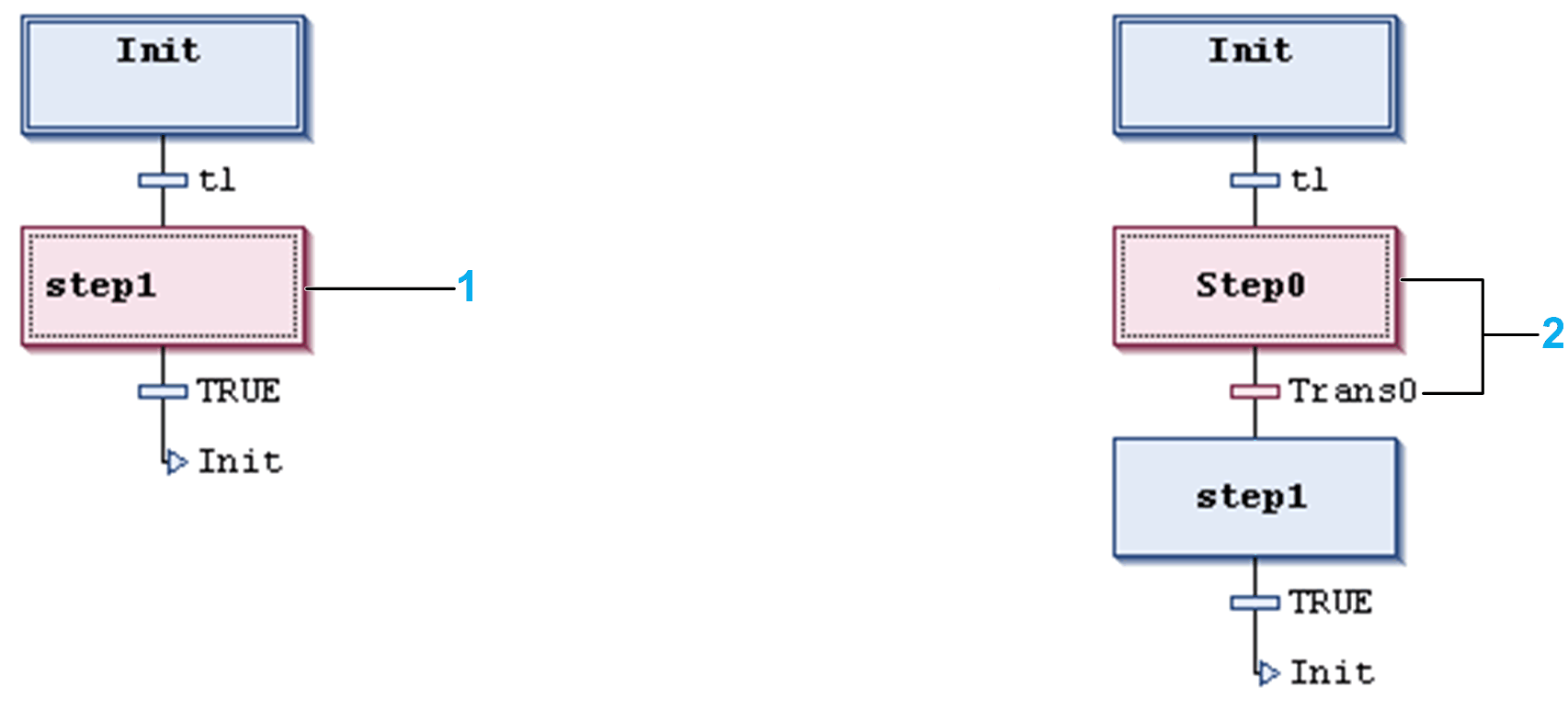

Passo e transizione inseriti prima del passo:




1   Passo 1 selezionato --> Inserire un passo-transizione

2   Nuovo passo + transizione

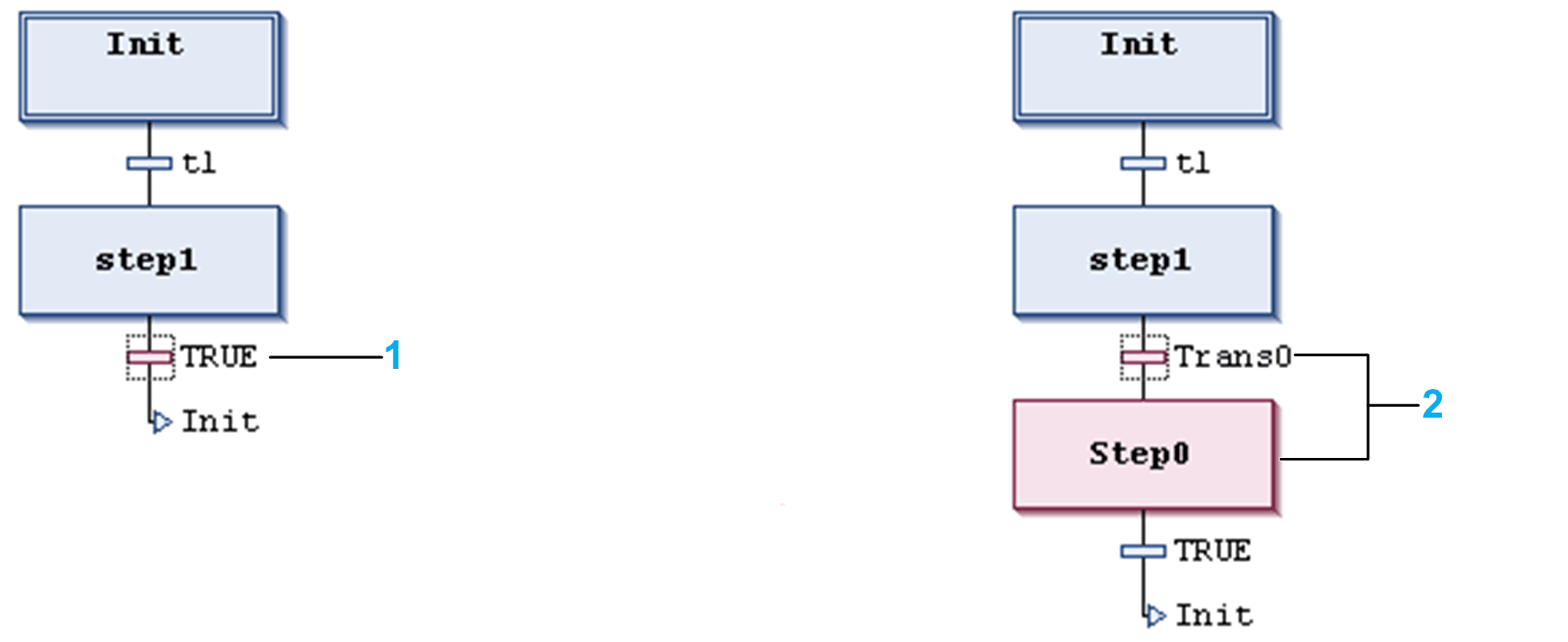

Passo e transizione inseriti dopo la transizione:




1   Transizione TRUE selezionata --> Inserire un passo-transizione

2   Nuovo passo + transizione

Per impostazione predefinita, il nuovo passo viene denominato Step<n>. n è un numero crescente che inizia con 0 per il primo passo che viene inserito in aggiunta al passo iniziale.

La nuova transizione è denominata di conseguenza per impostazione predefinita Trans <n>.

Per modificare i nomi predefiniti, fare clic sulla stringa del nome per renderla modificabile.
