Il TM5SPDG5D4F CDM dispone di 5 connessioni per morsetti 0 Vdc e di 5 connessioni per morsetti 24 Vdc da una sorgente di alimentazione esterna 24 Vdc. Non vi è nessuna connessione al segmento di alimentazione degli I/O a 24 Vdc.
Il modulo è dotato di un fusibile sostituibile tra il potenziale 24 Vdc sulla morsettiera e la sorgente di alimentazione esterna 24 Vdc. Lo stato del fusibile è indicato dai LED di stato e dalla scheda Mapping I/O del software EcoStruxure Machine Expert.
Nella tabella seguente sono riportate le caratteristiche principali del modulo elettronico TM5SPDG5D4F:
|
Caratteristiche principali |
||
|---|---|---|
|
Sorgente di alimentazione |
Alimentatore esterno 24 Vdc |
|
|
Tipo di connessioni comuni |
0 Vdc |
24 Vdc |
|
Numero di connessioni comuni |
5 |
5 |
Informazioni per l'ordinazione
La figura seguente mostra uno slice con il modulo elettronico TM5SPDG5D4F:
|
Numero |
Numero del modello |
Descrizione del |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM11 oppure TM5ACBM15 |
Base del bus
Base bus con impostazione dell'indirizzo |
Bianco
Bianco |
|
2 |
TM5SPDG5D4F |
Modulo elettronico |
Bianco |
|
3 |
TM5ACTB12 |
Morsettiera, a 12 pin |
Bianco |
NOTA: Per maggiori informazioni, fare riferimento a Basi del bus e morsettiere TM5.

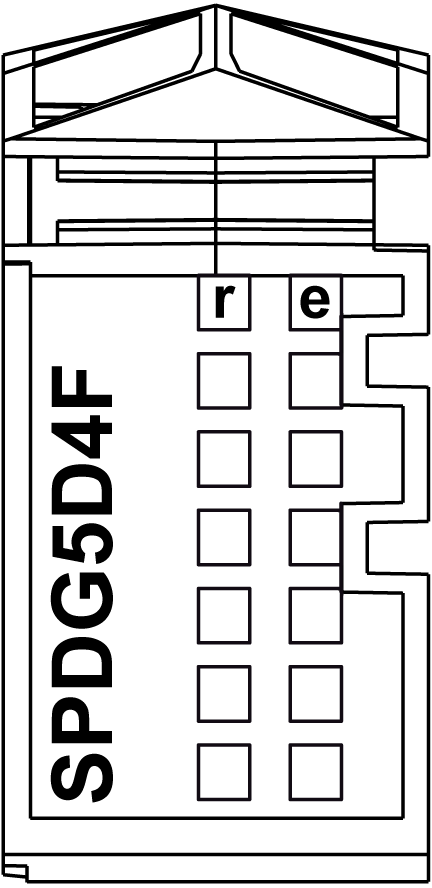

Nella figura seguente sono illustrati i LED di stato del TM5SPDG5D4F.
Nella seguente tabella sono descritti i LED di diagnostica del TM5SPDG5D4F:
|
di indirizzo |
Colore |
Stato |
Descrizione del |
|---|---|---|---|
|
r |
Verde |
Spento |
Modulo di alimentazione non collegato |
|
Lampeggio singolo |
Stato di reset |
||
|
Lampeggiante |
Stato pre-operativo |
||
|
Acceso |
Stato RUN |
||
|
e |
Rosso |
Spento |
OK o assenza di alimentazione |
|
On |
Errore rilevato o stato di reset |
||
|
Lampeggio singolo |
Fusibile bruciato o mancante |
||
|
Lampeggio doppio |
Tensione di alimentazione troppo bassa |
||
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
