在设备树中，双击内嵌功能 > HSC 节点。

2

从 HSC0• > 类型下拉菜单中将类型设置为 Main。

3

随即创建 Main 类型的实例，您可以通过变量字段重新命名该实例。

4

从 HSC0• > 参数 > 模式下拉菜单中将模式设置为自由大型。

5

通过参数 > 预设/模数设置预设值

对于自由大型，此参数为预设值。

6

从 HSC0• > 时钟输入 > A 过滤器和 B 过滤器 > 下拉菜单中设置抗跳动过滤值。

7

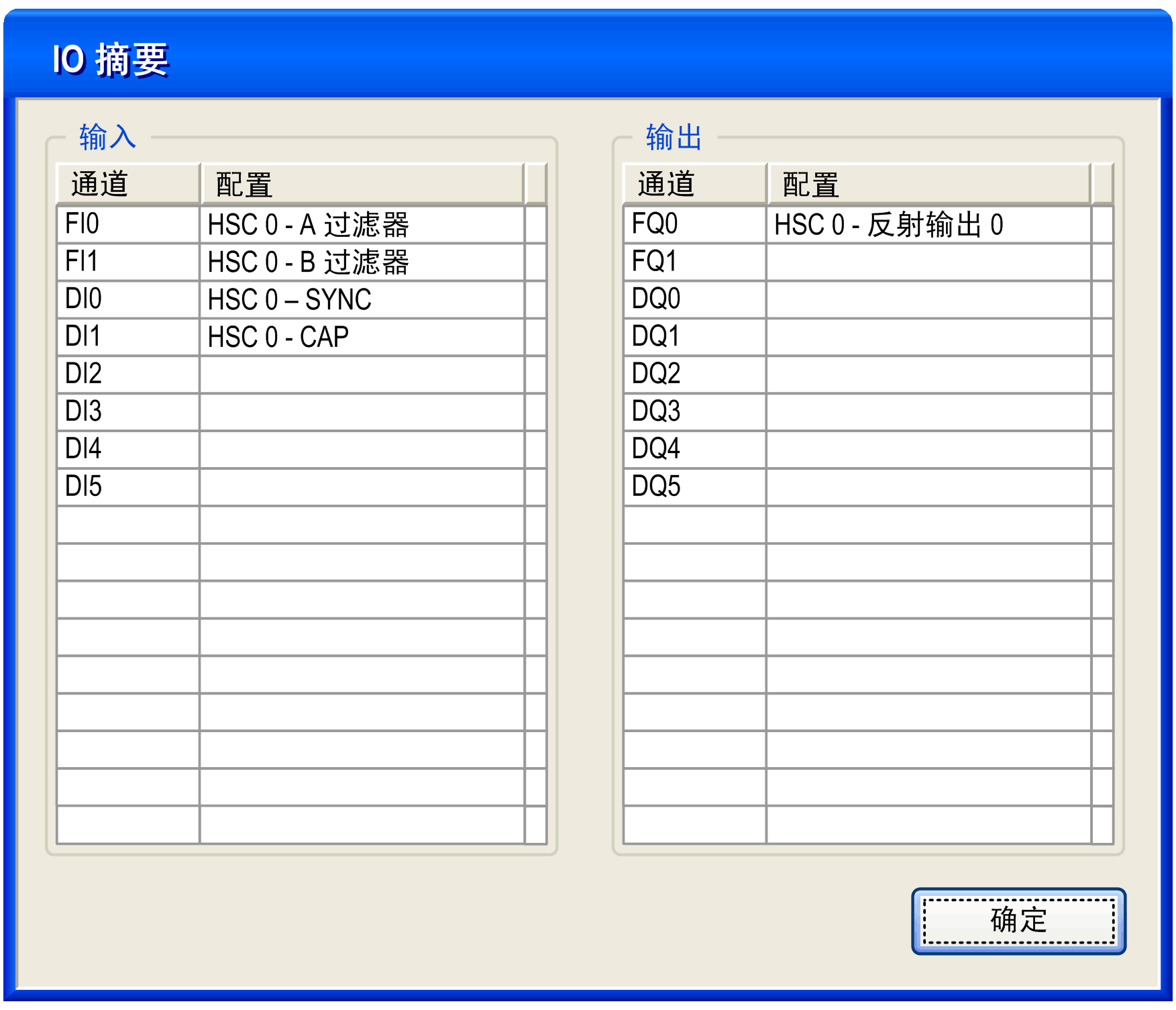

还可以从 HSC0• > 辅助输入 > SYNC 或 CAP 下拉菜单中启用 SYNC 和 CAP 辅助输入，以通过物理输入启用同步功能和捕捉功能。

8

还可以从下拉菜单中启用阈值，具体方法是选择 HSC0• > 阈值 > 阈值 0，以准许比较功能并配置反射输出。

注意： 对于自由大型模式，配置的值必须遵循以下规则：

0 < 阈值 0 值 < 阈值 1 值

对于自由大型模式，阈值不受预设值的限制。

A, B

4 微秒

50 kHz

40 微秒

14.5 kHz
